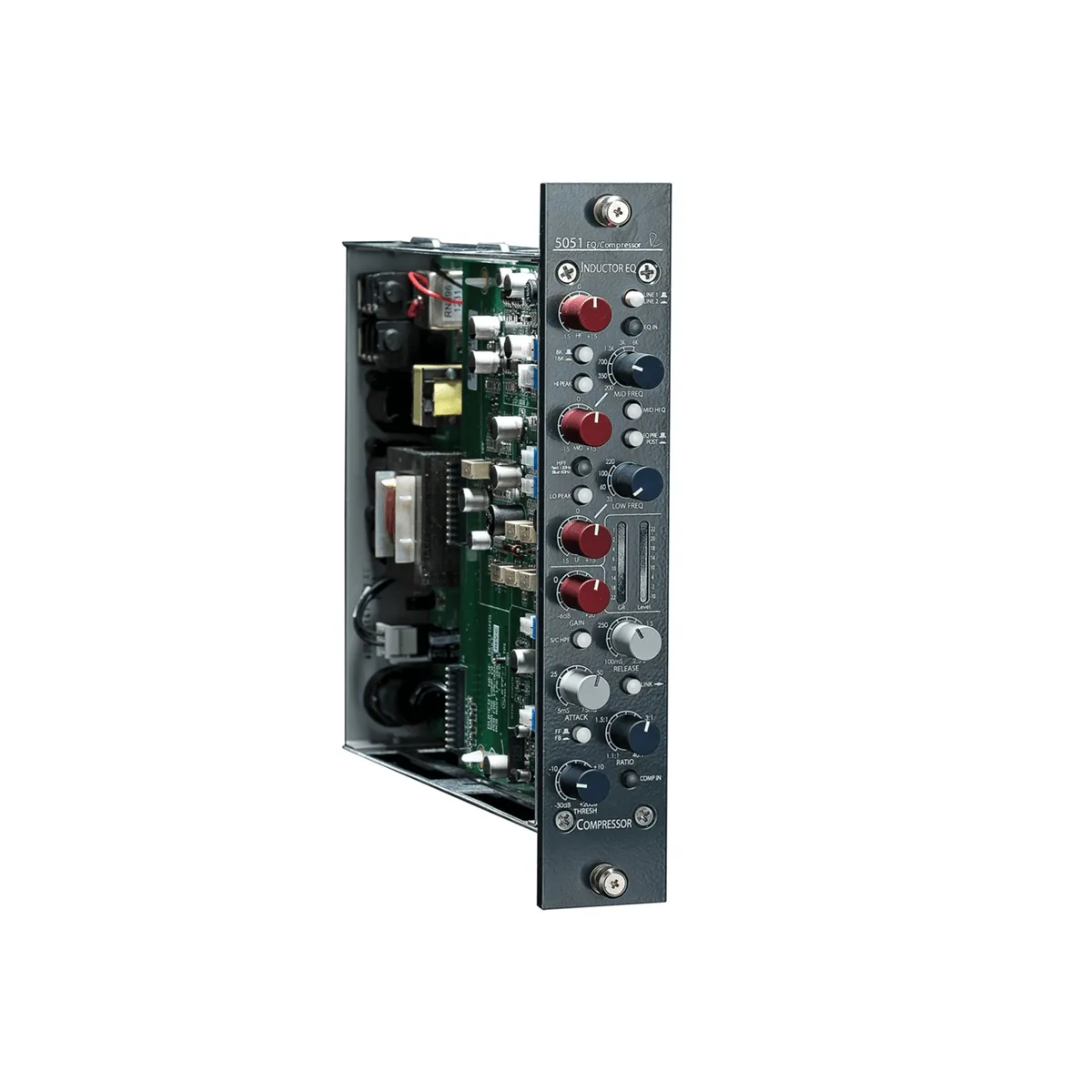

Rupert Neve Designs 5051 kombinuje klasický třípásmový ekvalizér vycházející z klasických designů Neve s výkonem a flexibilitou kompresoru Portico II. Použitím plně oddělené class-A signální cesty a vysoce výkonných vstupních a výstupních transformátorů poskytuje 5051 špičkový výkon a muzikálnost očekávanou od designu Rupert Neve.
Induktorové EQ třídy A / kompresor
Rupert Neve Designs 5051 kombinuje klasický třípásmový ekvalizér vycházející z klasických designů Neve s výkonem a flexibilitou kompresoru Portico II. Použitím plně oddělené class-A signální cesty a vysoce výkonných vstupních a výstupních transformátorů poskytuje 5051 špičkový výkon a muzikálnost očekávanou od designu Rupert Neve.
Ekvalizér
Design EQ 5051 evokuje zvukové podobnosti s některými klasickými ekvalizéry Rupert. 5051 pro středního pásma ekvalizéru využívá custom induktor s vybranými kondenzátory založené na vintage modulech Rupert, včetně podobného výběrů frekvencí. Samotný obvod EQ je však rozhodně aktualizovanou moderní verzí využívající techniku a komponenty, které jednoduše před 35 lety nebyly k dispozici. 5051 by tedy neměl být považován za "klon" těchto ikonických vintage produktů, ale spíše jako jejich pokročilejší nástupce.
Horní pásmo stejně jako dolní a středové nabízejí +15/-15 dB zesílení nebo ořezu s funkcí Shelf/Peak. Na horním pásmu jsou to frekvence signálu 8 kHz nebo 16 kHz, na dolním pásmu frekvence 35 Hz, 60 Hz, 100 Hz nebo 220 Hz a středové pásmo nabízí 6 poloh s frekvencemi 200 Hz, 350 Hz, 700 Hz, 1,5 kHz, 3 kHz a 6 kHz. Střední pásmo dále doplňuje přepínač High Peak pro zúžení pásma nebo rozšíření Q filtru. 5051 obsahuje 18 dB/octave high-pass filtr se dvěma kmitočty ovládané tlačítkem HPF v cyklech „OFF“, 60 Hz a poté 120 Hz. To je indikováno modrou nebo červenou LED.
Nechybí volba PRE/POST pro řazení ekvalizéru před, nebo za kompresor. 5051 má dva symetrické XLR vstupy, které lze přepínat z předního panelu. To uživateli umožňuje snadno vybírat například mezi připojeným mikrofonem a linkovým signálem z DAW.
Kompresor
Kompresor 5051 má samostatnou class-A signálovou cestu, která se osvědčila v řadě Portico, s individuálně nastavitelnými hodnotami threshold, attack, release, makeup gain, ratio, side-chain HPF, výběr Feed-Forward / Feed-back a detekcí Peak/RMS. Je-li kompresor neaktivní, může být 5051 použit jako vysoce výkonný, linkový zesilovač, případně je možno propojit dva 5051 pro stereofonní provoz.
Jak kompresor funguje
Za účelem kontroly zisku je využíván V.C.A. - Voltage Controlled Amplifier (nebo Attenuator). Existuje mnoho typů V.C. včetně elektronkových, tranzistorových a nelineárních zařízení, z nichž každý má své charakteristické chování, které se odráží ve výsledném zvuku, kterému tak dodávají určitý charakter nebo podpis. Ten může být atraktivní a žádoucí, nebo ne! Kompresor Portico 5051 využívá velmi přesného V.C.A. s nízkým šumem a zkreslením, který v podstatě žádný vlastní podpis nemá.
Část audio signálu je usměrněna, aby se vytvořilo vhodné řídicí napětí pro V.C.A. který musí reagovat velmi rychle s velice nízkým zkreslením. Pokud je odezva příliš pomalá, první cykly signálu nebudou komprimovány a signál snadno překročí limit. Stejně tak je nežádoucí pokud je odezva až příliš rychlá. Rychlost a přesnost reakce, známá jako „attack“, a časový rámec, po který gain zůstává pod určenou hodnotou „release“ nebo též „recovery“ hraje velkou roli ve způsobu, jakým se kompresor projeví na zvuku.
Feed-Forward nebo Feed-Back?
Feed forward je více "matematická" a hodí se spíše na sběrnice, paralelní kompresi stop nebo mastering. Feed back je zase více naturálně muzikální, takže se hodí dobře na jednotlivé nástroje, ale třeba i na zpěv. Feed back komprese je obecně přirozenější pro mono stopy. Proč se tak vlastně děje? Feed forward komprese má kontrolní detektor umístěný před vstupem do zesilovače, kdežto feed back komprese jej má umístěný na výstupu. S přepínačem FF / FB jsou k dispozici klasické i moderní VCA reakce kompresoru.
Induktorové EQ
První EQ založené na induktoru navržené Rupertem Nevem se objevují od poloviny 70. let 20. století, EQ 5051 tyto klasické EQ velmi připomíná, ovšem poskytuje zcela moderní výkon.
HPF
18 dB/octave přepínatelný High-pass s výběrem OFF > 60 Hz > 120 Hz (označeno modrou nebo červenou LED).
Low EQ
+/- 15dB Shelf nebo peak, volitelná na 35 Hz, 60 Hz, 100 Hz nebo 220 Hz.
Mid EQ
+/- 15 dB s 6 volitelnými frekvencemi; 200 Hz, 350 Hz, 700 Hz, 1,5 kHz, 3 kHz a 6 kHz, s přepínačem High Peak.
High Shelf
+/- 15dB Shelf nebo peak na 8 kHz až 16 kHz.
Komprese
U signálů pod nastavenou prahovou úrovní "Threshold", poskytuje kompresor lineární cestu umožňující zesílení signálů aniž by byl gain jakkoliv ovlivněn. Pokud signály přesáhnou nastavenou „Threshold“ úroveň, gain se redukuje řízeným způsobem, který závisí na nastaveném poměru.
Makeup Gain
Rozsah Gainu je od -6dB do +20 dB. Jak již bylo uvedeno, po kompresi může být nutné zvýšit celkový Gain k dosažení původní úrovně signálu před kompresí
SC HPF
Zapíná HPF na 250 Hz do VCA side-chain signálu. To umožňuje kompresoru ignorovat nežádoucí nízkofrekvenční obsah.
Ratio
Rozsah od 1: 1 do LIMIT (tj. 40:1)
Threshold
Rozsah od -30dBu do + 20dBU
Attack Time
Rozsah od 20 ms do 75 ms.
Release / Recovery Time
Rozsah doby release je 100 ms až 2,5 sekundy.
Stereo operace
Pokud je přepínač LINK zapojen do dvou modulů 5051 a nastavení je přibližně stejné, bude redukce gainu na obou kanálech stejná, aby se zachovala stereofonní rovnováha a pozice.
Ducking
Pokud je přepínač LINK zapojen do dvou připojených modulů 5051, signál procházející prvním modulem může být použit k řízení amplitudy druhého modulu. Například úroveň hudby na kanálu A může být řízena řečí na kanálu B, tj. snížení úrovně hudby tak aby ustoupila hlasu (speech-over).
Měřáky
K dispozici jsou dva špičkové LED měřáky, které zobrazují úroveň výstupu a redukci gainu.
Měřič výstupní úrovně pokrývá rozsah od -10 do +22 dBu a vyšší, což je považováno za přetížení.
Redukce gainu je kalibrováno v dB pokrývající rozmezí +1 až 22 dBu, odečítáno zprava doleva
