Mikrofonní předzesilovač a induktorový ekvalizér EQ

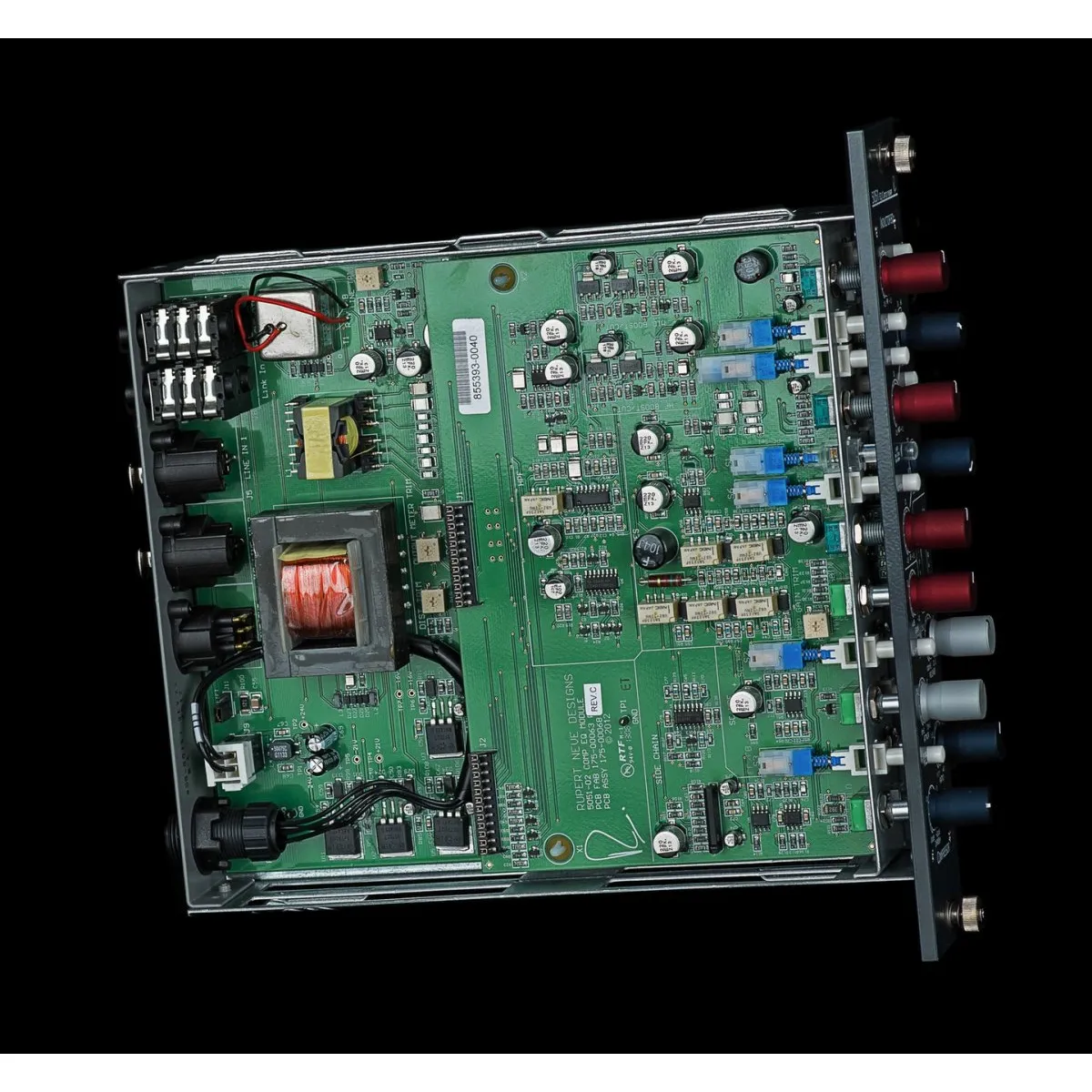

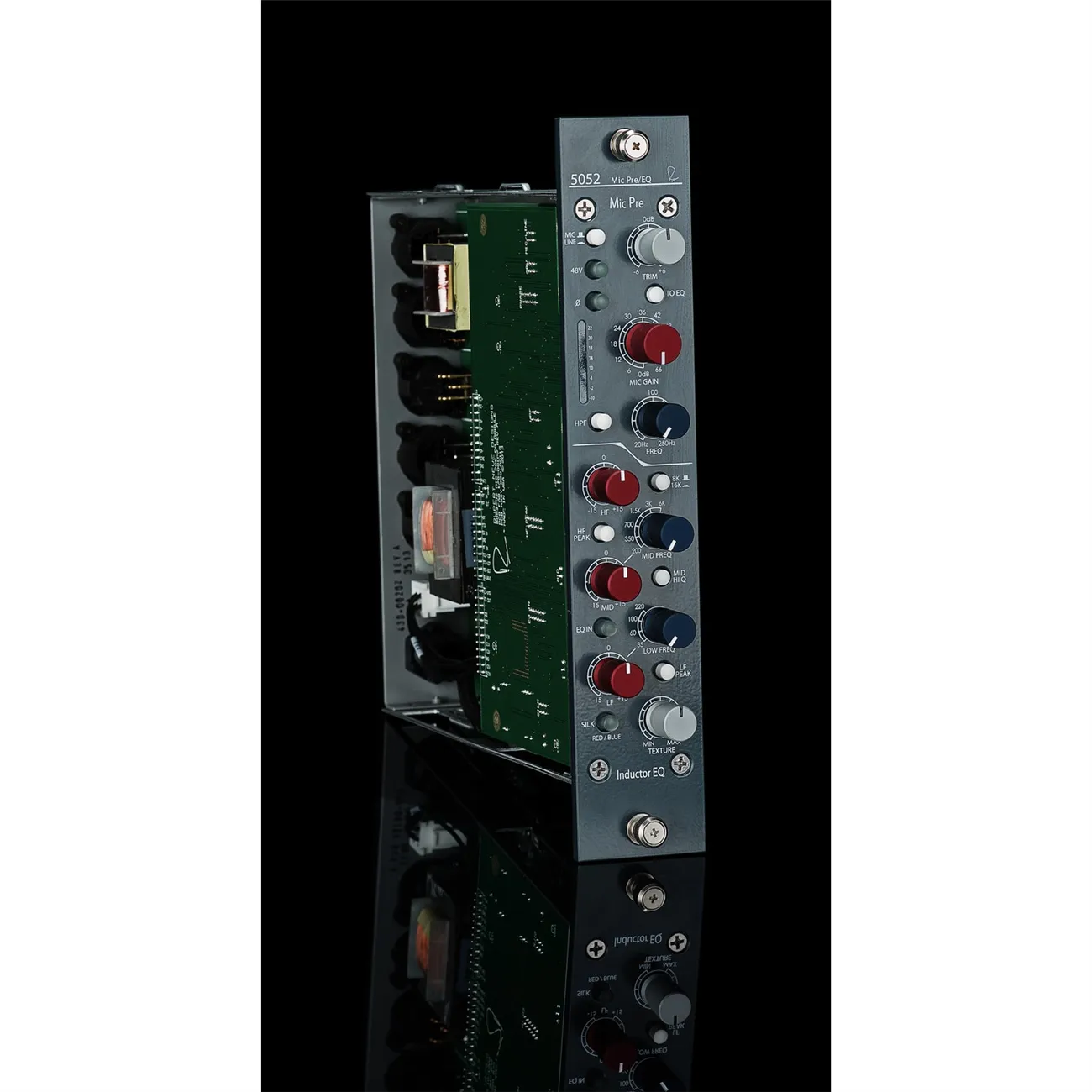

Rupert Neve Designs Shelford 5052 odráží jednodušší řadu modulů 1073 se svisle orientovaným mikrofonním předzesilovačem, high-pass filtrem a 3-pásmovým induktorovým EQ, přičemž navíc nabízí moderní funkce, jako je variabilní ovládání Silk/Texture z řady Portico II a simultánní pre/post „tape“ operace. Využívá diskrétních class - A +/- 24V topologií, s na míru navinutými transformátory a induktory. Rupern Neve navrhl 5052 jako chanel strip vintage stylu, který nekompromisně zachycuje duši jeho klasických produktů.
Mikrofonní předzesilovač
Stejně jako Rupertovy návrhy z dob kdy působil v Shelfordu, i předzesilovač 5052 má 72 dB zisku třídy A spojený se square-core transformátory. Na rozdíl od klasiky je však výstupní transformátor doplněn ovládacími prvky Silk Red/Blue a kontrolou textury ze série Portico II, pro dokonalé vyladění harmonického obsah a tonality výstupního stupně. Zapojením těchto ovládacích prvků a dostatečným řízením výstupu může 5052 produkovat až 4–5% THD (total harmonic distortion) čímž přináší stopám bohatost a tloušťku, dle potřeby, bez nebezpečí přetížení výstupního stupně. Když je Silk vypnutý, výstup je moderní a nedotčený, ale přesto si zachovává Rupertův charakteristický a legendární transformátorový zvuk. Mikrofonní pre-sekce také obsahuje nastavitelný 20 - 250 Hz high-pass filter, výběr vstupního signálu Mic/Line, fantom napájení 48 V a změnu polarity mikrofonu.
Dual I / O Paths
Stejně jako ve vstupní sekci má 5052 s transformátorem spojený také výstup, který umožňuje signál z 5052 vést do pásu magnetofonu nebo DAW přímo z předzesilovače, stále s možností využít EQ a funkci Silk/Texture ve výhradně analogové cestě. Stejně tak, jako je tomu u 5088, 5060 nebo klasických Neve konzolí. Do této cesty lze také insertovat samostatný kompresor mezi předzesilovač a EQ, stejně tak můžete v 5052 zpracovat dva samostatné zdroje signálu. Pokud je stisknuto tlačítko „TO EQ“, je signál z mikrofonního předzesilovače směrován přímo do EQ tak, že vstupní signál mikrofonu/linky protéká k hlavnímu výstupu jako jeden chanel strip.
Legendární EQ
Třípásmový indukční custom ekvalizér 5052 byl inspirován dnes již legendárními ekvalizéry Rupert Neve Design. Nízkofrekvenční pásmo je primárně založeno na principu 1064, který je známý svými sametovými, rezonujícími basy. Na rozdíl od 1064 však lze LF pásmo na 5052 použít jako shelf nebo peak filter, který přidá rozměr a kontrolu nad vašim dolním koncem. Induktorové pásmo středů 5052 je založeno na oceňovaném 1073 EQ, který je ideální pro vokály a nástroje které pak příjemně vylézají z mixu. Tlačítko „Q“ u středního kmitočtového pásma navíc optimalizuje problematické frekvencí ve zdroji. Vysokofrekvenční pásmo 5052 je hybridní vintage/modern design, mísí se zde indukční obvody z 1073 a topologie založené na kondenzátorech, aby se dosáhlo vintage tónů s vylepšenou kontrolou. Každá sekce EQ využívá elektroniku třídy A odolnou vůči zpětné vazbě tak jak tomu bylo u všech vyhlášených ekvalizéru z produkce Neve. Samotný obvod EQ je však rozhodně aktualizovanou moderní verzí využívající techniku a komponenty, které jednoduše před 35 lety nebyly k dispozici. 5052 by tedy neměl být považován za "klon" těchto ikonických vintage produktů, ale spíše jako jejich pokročilejší nástupce.
Napájení a zapojení

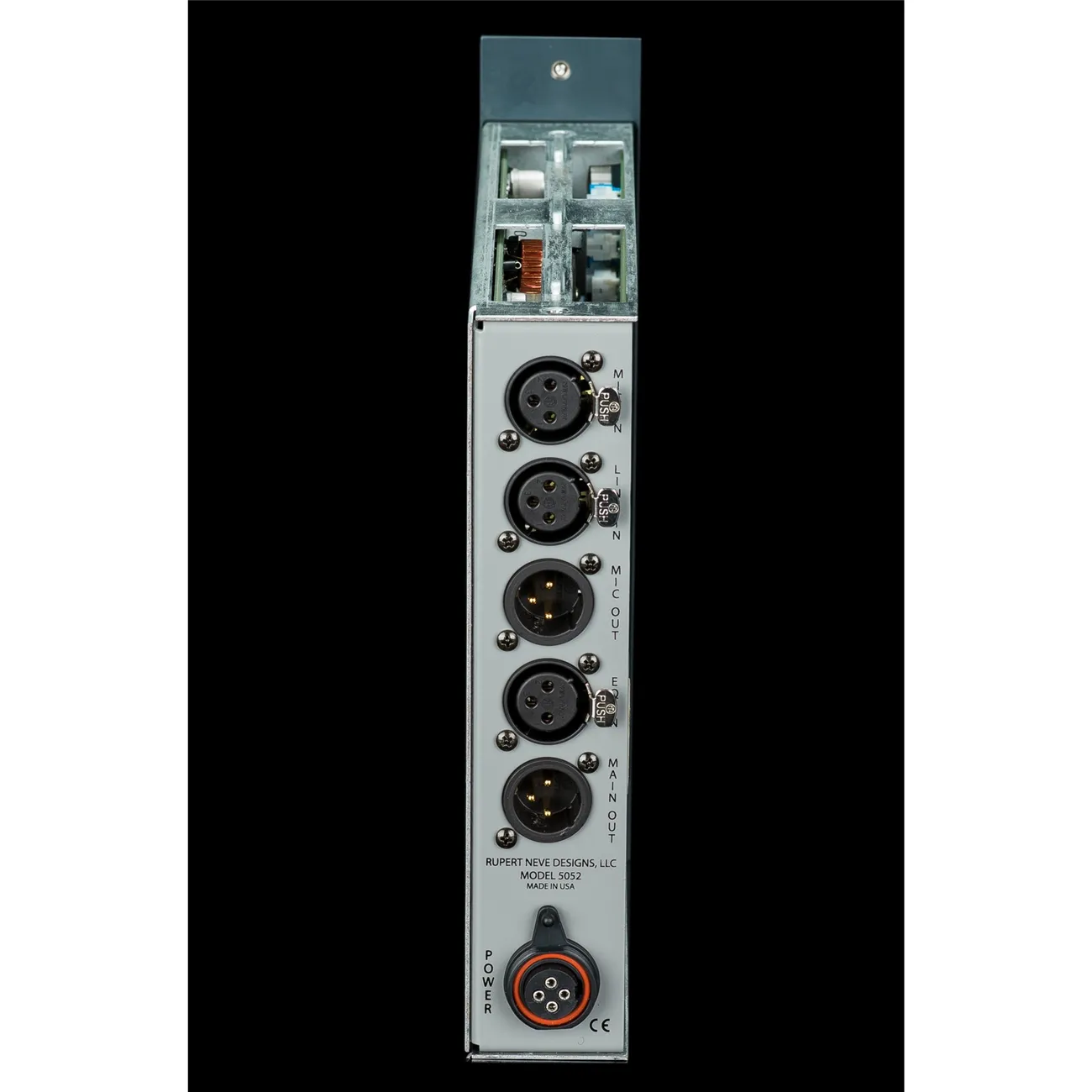

5052 je napájeno +/- 24V ze sítě pomocí 4pin konektoru, ale je tu možnost napájení modulu přímo z racku Rupert Neve Design 25-cestným 2U zdrojem. Zadní panel 5052 obsahuje tři XLR-Female pro připojení Mic In, Line In a EQ In a dva XLR-Male pro výstupy Mic Out a Main Out. Šasi 5052 je ve formátu „half-rack“ a může být instalováno do do nových dvoumístných a čtyřmístných svislých stojanů RND nebo do 9místných stojanů a Penthouse 5088.

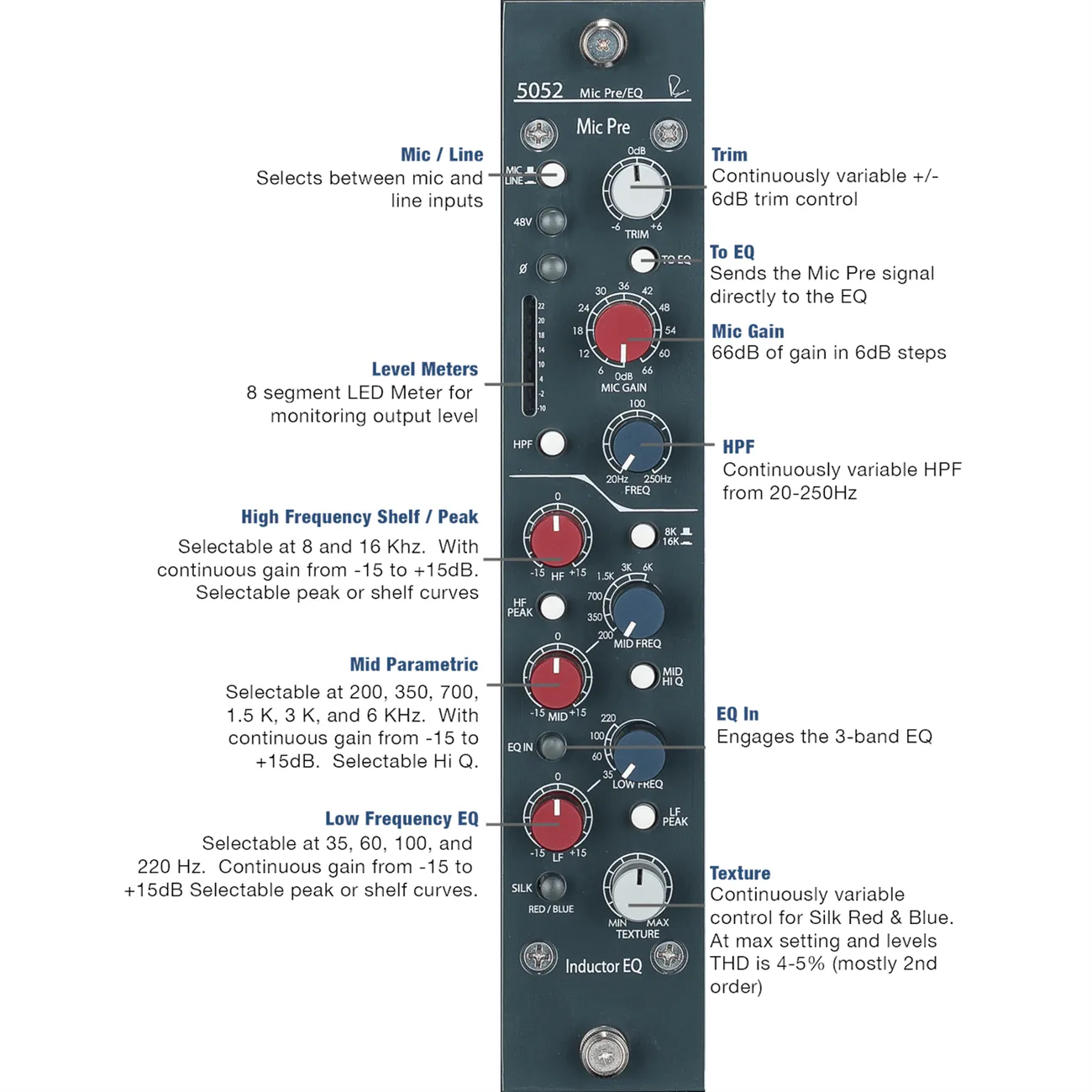

Mic Gain
12polohový otočný přepínač ovládá gain od 0 do 66 dB v krocích po 6 dB.
Silk / Texture
Stisknutím tlačítka Silk přepínáte v cyklech režimy Silk Red > Silk Blue > Silk Off. Funkce Silk redukuje negativní zpětnou vazbu na výstupním transformátoru a přidává harmonický obsah a texturu. Silk Red zdůrazňuje saturaci ve středních a vysokých frekvencích, podobně jako v režimu v režimu Silk Red na Portico II Channel. Funkce Silk Blue zdůrazňuje nízké frekvence. Manipulací s ovládáním textury lze úroveň Silk měnit z 0 na zhruba 4-5% THD (total harmonic distortion).
Induktorové EQ
První EQ založené na induktoru navržené Rupertem Nevem známe již od poloviny 70. let 20. století, EQ 5051 toto klasické EQ v mnohém následuje, přičemž ale poskytuje zcela nové možnosti a výkon.
Low EQ
+/- 15dB Shelf nebo peak, volitelná na 35 Hz, 60 Hz, 100 Hz nebo 220 Hz.
Mid EQ
+/- 15 dB s 6 středovými frekvencemi; 200 Hz, 350 Hz, 700 Hz, 1,5 kHz, 3 kHz a 6 kHz, s přepínačem High Peak pro zúžení šířky pásma nebo rozšíření Q filtru.
High Shelf
+/- 15dB Shelf nebo peak volitelná při 8 kHz až 16 kHz.
Trim
Plynule nastavitelná regulace úrovně +/- 6 dB.
+ 48V
Zapíná fantomové napájení na mikrofonním vstupu
Polarita
Tlačítko převrátí polaritu signální dráhy a rozsvítí se, když je aktivováno.
High Pass Filter
High Pass Filter je plynule nastavitelný od 20 do 250 Hz a zapíná se přepínačem HPF, který se rozsvítí, je-li aktivní. Cenná funkce v každém signálním řetězci, ale zejména v předzesilovači mikrofonu. Signály pod zvolenou frekvencí jsou utlumeny o 12 dB / octave. Toto je vhodné především pro potlačení ruchů v místnosti jako jsou například hučení vzduchotechniky, hluk ze silnice a další nežádoucí ruchy.
Level Meter
Osmi segmentový sloupcový LED indikátor zobrazuje výstupní úroveň (před Silk). Rozsah barev postupuje od zelené pro signály nižší úrovně, žluté pro střední silné signály až po červené pro vysoké úrovně. Červená LED na 5052 zůstane svítit déle v závislosti na tom, jak moc signál překročil práh klipu.
