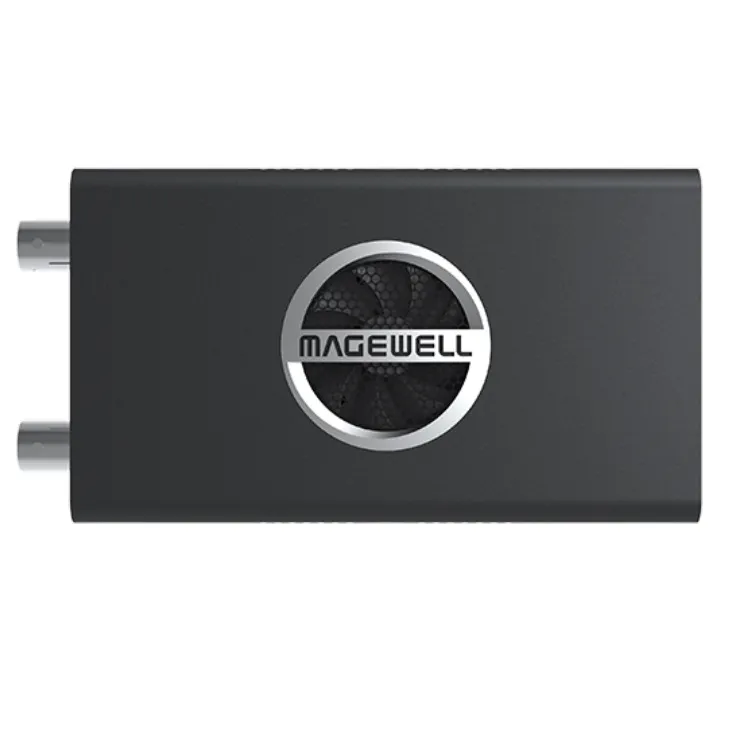

Pro Convert SDI 4K Plus - převodník SD/3G/2K/6G-SDI na NDI, Loop-through, maximální rozlišení 4096×2160p30, USB
Konvertuje jeden kanál SD/3G/2K/6G-SDI signálu se zvukem na NDI stream. Funkce Loop-through jednoho kanálu se zvukem na SDI výstup. Maximální vstupní rozlišení je 4K 4096×2160p30 - stanice je schopná signál převést a vysílat v 60p. Konetor Mini-DIN-8 je zde integrován pro funkce ovládání Tally a PTZ.
Základní vlastnosti:

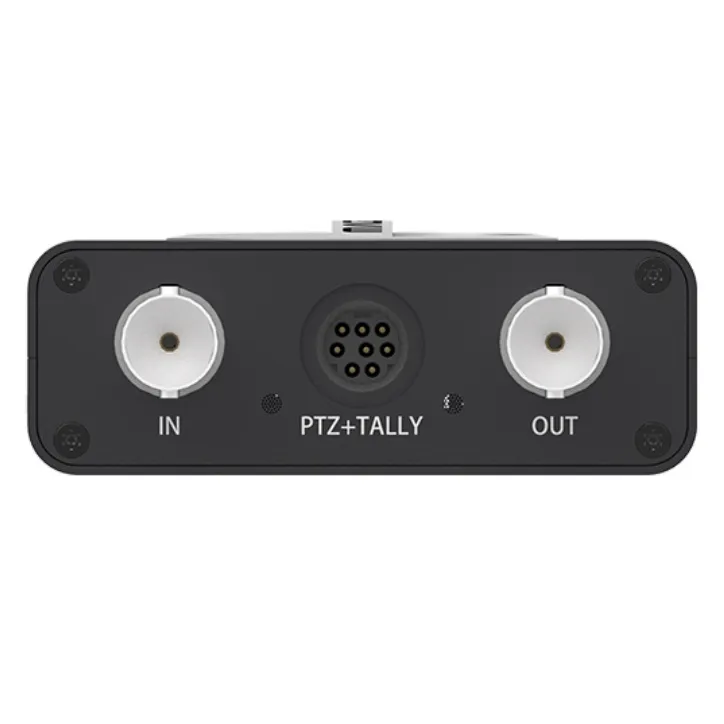

- 1x vstup BNC - SD/HD/3G/6G SDI
- Vstupní rozlišení SDI: do 4096x2160 30fps
- 1x výstup BNC (Loop) SD/HD/3G/6G SDI
- 1x konektor Mini DIN–8 pin (ovládání PTZ a Tally)
- 1x úchyt na šroub 1/4"
- 1x Ethernet portNetwork - 10/100/1000Mbps (IEEE 802.3af PoE)
- 1x rozhraní USB2.0 Type B (Napájení: 5V/2.1A)
- 1x slot na SD kartu, zatím bez využití, možné využití s budoucím firmwarem
- NDI® výstupní formát: 4:2:2 8-bit do 4096x2160 60fps
- Podpora NDI 3.x
- LED Indikátor: napájení, tally, stav vstupního a loop signálu
- Napájení z USB 5V 1.5A nebo z PoE
- Rozměry: 117.5mm (D) x 66.7mm (Š) x 23.4mm (V)
Video přes IP nikdy nebylo tak jednoduché
Vše, co potřebujete jako producent živého obsahu, se Vám vejde do batohu – Pro Convert zařízení a příslušenství, síťový přepínač a notebook. Převodník přijímá širokou škálu signálů ze zdrojového vybavení včetně kamer, produkčních pracovních stanic, přehrávačů médií, herních konzolí a dalších. Vytváří streamy, které jsou kompatibilní s velkým a rostoucím množstvím softwarových aplikací podporujících technologii NDI.
Nulová konfigurace
Pro Convert automaticky detekuje vaši síť a formát vstupního signálu videa bez nutnosti manuální konfigurace sítě ani volby formátu zdroje. Zapojte kabely, a je to!
Kompaktní a výkonný
Pro Convert HDMI 4K Plus má malou váhu velikost. Podporuje vstupy signálu od SDI-6G až po 4k při rychlosti 30fps 4: 4: 4 a může kódovat toky NDI až do 4Kp60 4: 2: 2.
Řešení s nižšími investicemi do zařízení
Se zařízeními Pro Convert lze Vaši Video IP infrastrukturu rozšířit na libovolný počet vstupů. Jednoduše přidejte další Pro Convert a přidejte jeden kanál vstupu do své produkční sítě založené na NDI bez nutnosti velkých investic, jako jsou video routere, nebo matice.
Snadno se vejde do vašich stávajících pracovních postupů
Jednoduše připojte zařízení Pro Convert k vašemu zdroji videa, aby se vaše produkční workflow se aktivuje do IP protokolu. Převodník poskytuje loop, takže můžete stále připojit zdroj ke stejnému video zařízení, aniž by to ovlivnilo váš původní pracovní postup.
SPECIFIKACE
| Podpora prohlížečů | Microsoft Internet Explorer 11
Microsoft Edge
Mozilla Firefox version 61 a novější
Google Chrome version 49 a novější
Apple Safari 11.1 a novější
Opera 55.0.2994.44 a novější |
| Podpora softwaru | OBS, XSplit, vMix, VidBlasterX, Wirecast, streamstar SW, miniLive, a další s podporou NDI |
| Vstupní rozhraní | SD/HD/3G/6G SDI |
| Loop-through rozhraní | SD/HD/3G/6G SDI |
| PTZ+Tally ovládání | Mini-DIN-8 pinů |
| montáž | závit pro stativový šroub 1/4" |
| Síťové rozhraní | 10/100/1000Mbps Ethernet
IEEE 802.3af PoE |
| USB interface | USB2.0 Type B
5V/2.1A power supply
USB RNDIS/ECM |
| Vlastnosti videa vstupu | videa s rozlišením až 4096x2160 30fps |
| SDI vlastnosti | Integrovaný zesilovač pro prodloužení efektivní délky kabelů:
až 180m pro SD-SDI signal
až 180m pro HD-SDI signal
až 150m pro 3G-SDI signal
až 100m pro 6G-SDI signal
Podpora SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS/6G (SMPTE 2081) standardů
Podpora až 2K (2048x1080) & 4K (4096x2160) režimů
Podpora RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 color sampling Podpora barevné hloubky 10/12-bit
Podpora vyjmujít SMPTE 352 payload identifier
Podpora až 16 (mono) audio kanálů
Podpora vyjmutí informací a stavu audio kanálů
Omezená podpora pro 3Gb-DS:zachytit může pouze první stream
Omezená podpora pro zachení první linky z duálních interfaců:
YCbCr 4:2:2 10-bit 1080p 50/59.94/60: zachycené jako 1080i 50/59.94/60
YCbCr 4:4:4 10-bit: je zachyceno jako 4:2:2
RGB 4:4:4: R/B sub-sampled |
| NDI výstupní formát | Podpora 4:2:2 8-bit
Podpora rozlišení až 4096x2160 60fps 1920x1080 240fps
Podpora NDI 4.1 |
| Vlastnosti zpracování obrazu | Zpracování obrazu v rozlišení 4096x2160 60fps
úprava vlastností jas, kontrast, saturace, hue
video deinterlacing - pouze Top Field
- pouze Bottom Field
Upravení poměru stran obrazu - manuální nastavení i automatické
Převod barevného formátu obrazu - automatické či manuální nastavení vstupního formátu a rozsahu
- automatické či manuální nastavneí výstupního formátu a rozsahu a saturace
- podpora vstupních formátů: RGB, YUV BT.601, YUV BT.709, YUV BT.2020
- podpora výstupních formátů: YUV BT.601, YUV BT.709, YUV BT.2020
- podpora limitovaného i plného rozsahu
- podpora limitovaného, plného i rozšířeného gamutu rozsahu saturace
Převod snímkové frekvece
Zrcadlové převrácení videa |
| NDI název zařízení | Podpora nastavení zobrazení ve Web UI, výchozí název je Pro Convert Podpora nastavení zobrazeného názvu ve Web UI výchozí název je složen z indexu nastaveném ovladačem na zažízení a sériového čísla. Otočným ovladačem na zařízení můžete nastavít index |
| Firmware Upgrade | Podpora pro manuální update firmwaru ve webovém rozhraní |
| LED indikace | Stav LED světla indikuje:: - stav napájení: on/off
- Tally: preview/program
- stav vstupního signálu: locked/unlocked
- stav výstupního loop signálu: loop připojen a signal detected/undetected
|
| Rozměry | 117,5mm (D) x 66,7mm (Š) x 23.4mm (V) |

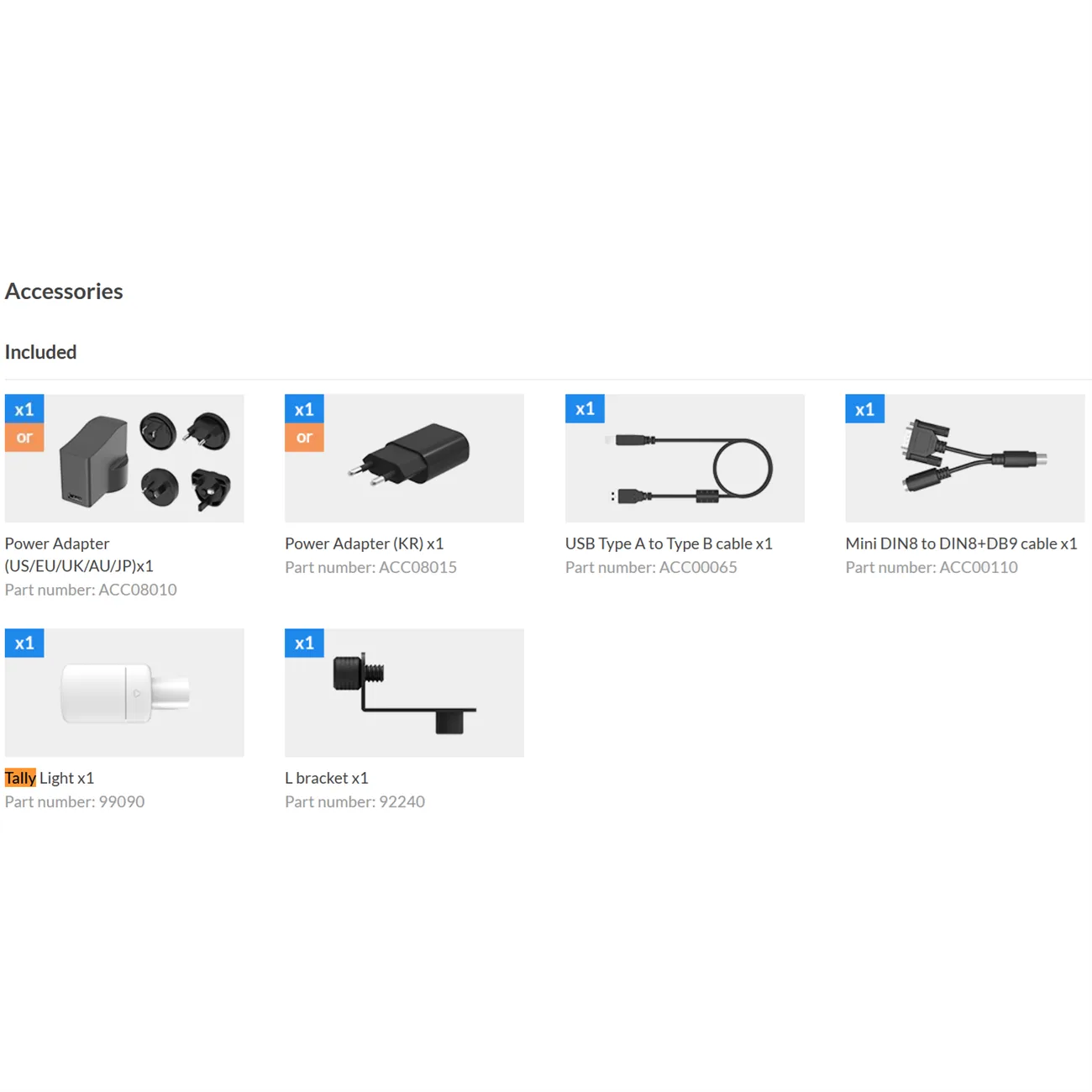

| Příslušenství | kabel USB 2.0 A na USB B
5V/2.1A napájecí adaptér
Mini-DIN–8 (PTZ + TALLY) to RS232 (PTZ) + Mini-DIN–8 (TALLY)
L-bracket destička pro montáž |
| Spotřeba energie | 5 V s maximálním odběrem 1,5 A
maximální spotřeba 7 W |
| Praconí prostředí | pracovní teplota 0-45°C
teplota pro skladování -20 - 70°C
relativní vlhkost 5-90% bez kondenzace |
