VC-1-DL - konvertor SDI na HDMI nebo HDMI na SDI s FS (frame synchronizací) a Delay (nastavení zpoždění audio signálu)
Univerzální konvertor video/audio signálu SDI na HDMI nebo HDMI na SDI s snímkovou synchronizací a možností nastavení zpoždění audio signálu (0 až 4.5 frame). Převodník je vhodný např. pro synchonizaci video výstup z video režie a audio výstupu z externího audio mixážního pultu.
Základní vlastnosti:
- 1x 3G HD/SD SDI vstup (BNC)
- 1x 3G HD/SD SDI výstup (BNC)
- 1x Ref vstup (BNC) - Black Burst, Bi-level, Tri-level
- 1x HDMI vstup
- 1x HDMI výstup
- podpora HDCP
- zabudovaný snímkový synchronizer
- 2x audio vstup (1/4" TRS jack symetrický) analog/digital AES3
- 2x audio výstup (1/4" TRS jack symetrický) analog/digital AES3
- možnost zpoždění video signálu o 0 až 4.5 frame (snímku)
- možnost zpoždění audio signálu o 0 až 4.5 frame (snímku)
- audio embeding a de-embeding
- možnost ovládání také ze SW aplikace na platformě Windows / Mac OS
- USB type B rozhraní pro ovládání z počítače a update firmware
- napájení 9V DC (napájecí adapter je součástí balení)

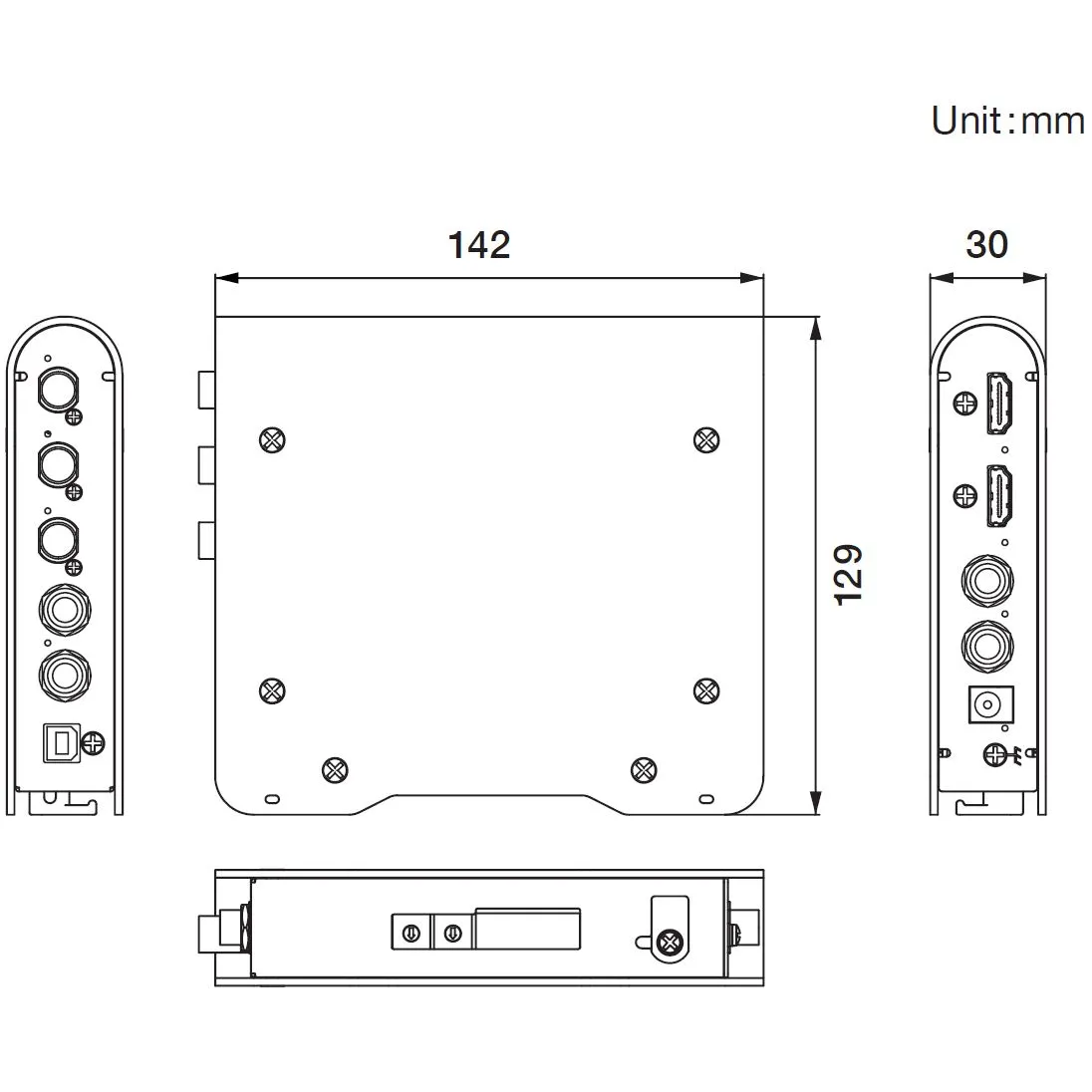

- rozměry: 150 x 130 x 30 mm
- hmotnost: 500g
- pracovní teplota: 0 až 40 stupňů C
Podporované formáty a rozlišení:
SDI: konektor BNC
Signál. standardy: SMPTE 424M (SMPTE 425M-AB), SMPTE 292M, SMPTE 259M-C
Video formáty: 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
1920x1080/30PsF/29.97PsF/25PsF/24PsF/23.98PsF (SMPTE 274M)
1280x720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p (SMPTE 296M)
720x480/59.94i, 720x576/50i ( ITU-R BT.601-5)
Color formát: 10 bit YCC 4:2:2
Audio formát: Linear PCM, 24 bit, 48 kHz, 16 kanálů (SMPTE 292M, SMPTE 272M-C)
HDMI
Video formáty: 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i
1280x720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p
720x480/59.94p/59.94i, 720x576/50p/50i (CEA-861-E)
Color formát: 10 bits YCC 4:2:2, 8 bits YCC 4:4:4, 8 bits RGB 4:4:4
Audio formát: Linear PCM, 24 bit, 48 kHz, 8 kanálů
