SDI-GPI Link - Tally převodník SDI-GPI

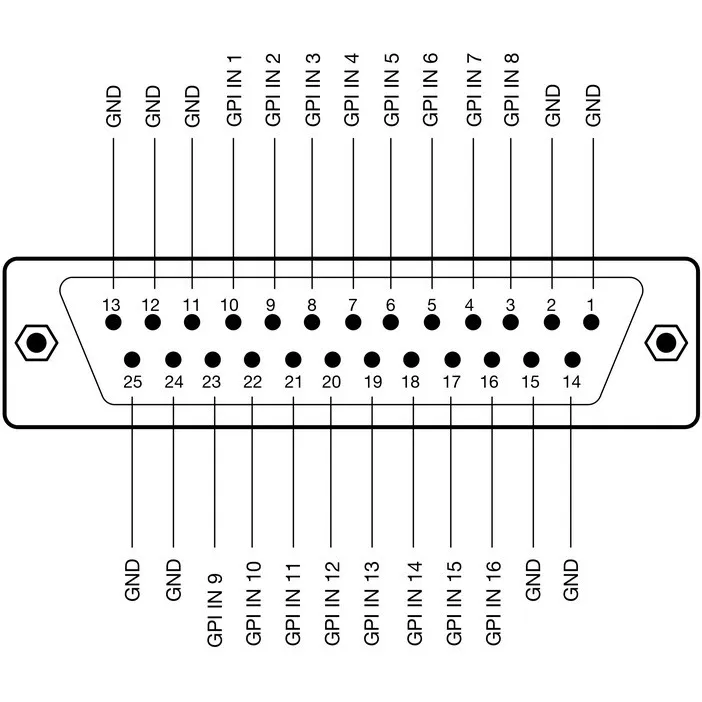

V továrním nastavení je SDI-GPI link nastaven pro ovládání kamer s ID 1-8. Když je vstup 1-8 GND, na výstupu SDI bude mít odpovídající kamera červenou indikaci. Podobně vstupy 9-16 (na stejném konektoru DB25) budou ozačovány zelenou indikací (preview).

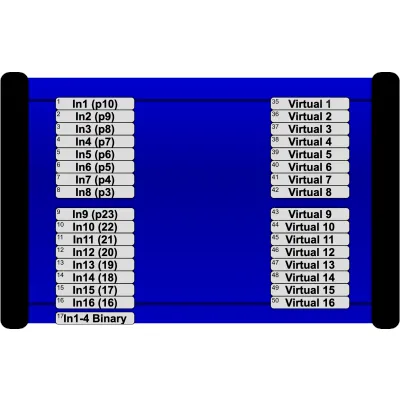

Pokud chete ovládat kamery s jiným ID než 1-8 nebo pokud chcete používat pouze červené taly pro ID 1-16, můžete vstupy jednoduše nastavit ve webovém rozhraní.
SDI vstup by měl být připojený k náhledovému vstupu kamery (camera return feed). Běžně by signál obsahoval kanál Program s daty CCU z ATEM střižny, Arduino Shield. SDI Tally box propouští všechny informace CCU, přepisuje pouze Tally indikátor.

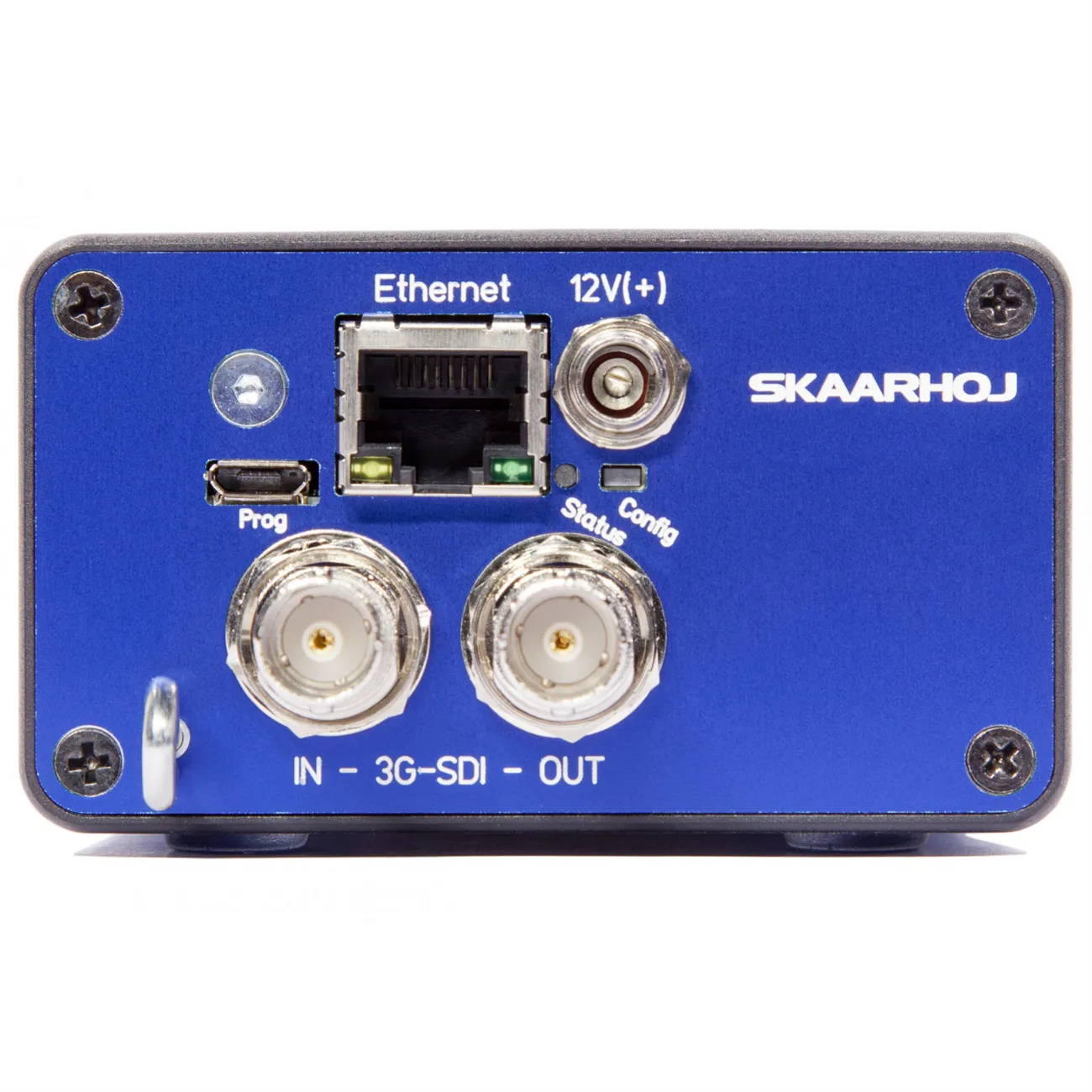

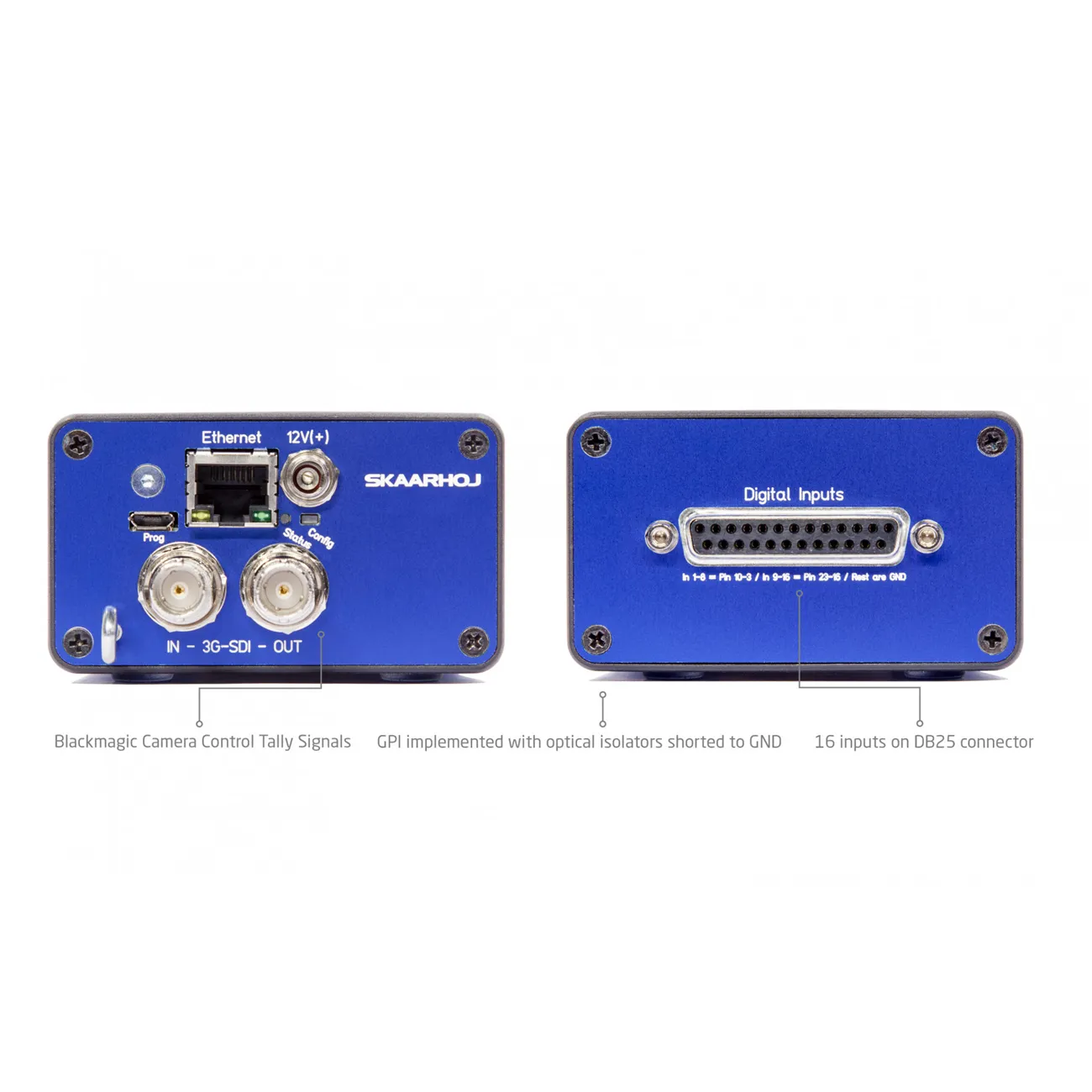

Základní vlastnosti:
- info pro 8 či 16 kamer

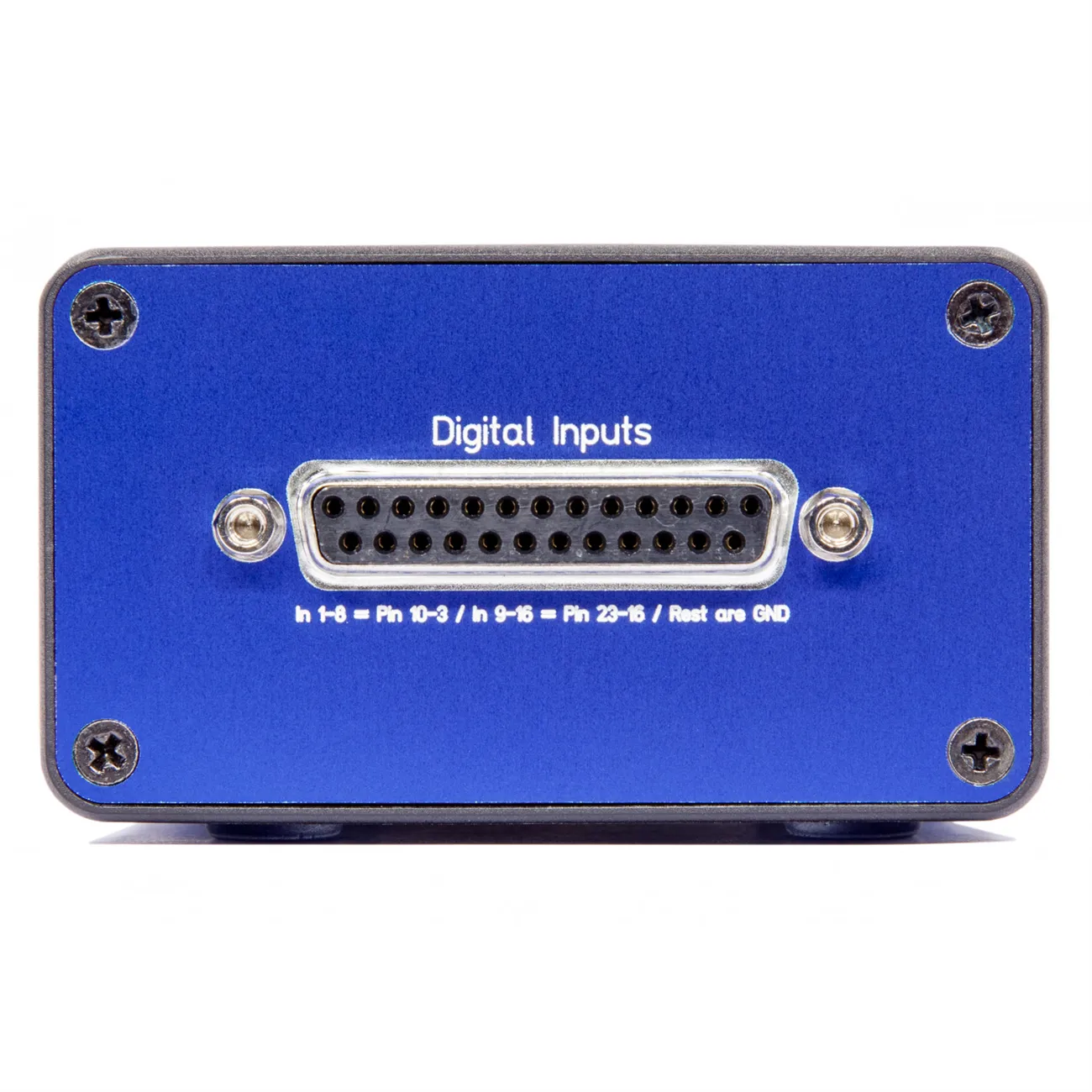

- GPI konektor pro vstupní informace
- SDI Vstup
- SDI Výstup vkládá do vstupního signálu
- microUSB pro programování
- 12V vstup pro napájení
Podpora kamer
The Blackmagic 3G-SDI Arduino Shield podporuje formáty: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94 a 1080p60, Kamera nemusí mít výstup ve stejném formátu jako běží výstup střižny, u Ultra HD kamer můžete vidět, že je protokol posílán signálem v HD.
Fyzické speficikace:
Rozměry 82 x 146 x 48 mm
Hmotnost 314 g
Spotřeba 4,4 W
