Unikátní vzhled s jedinečnými výsledky

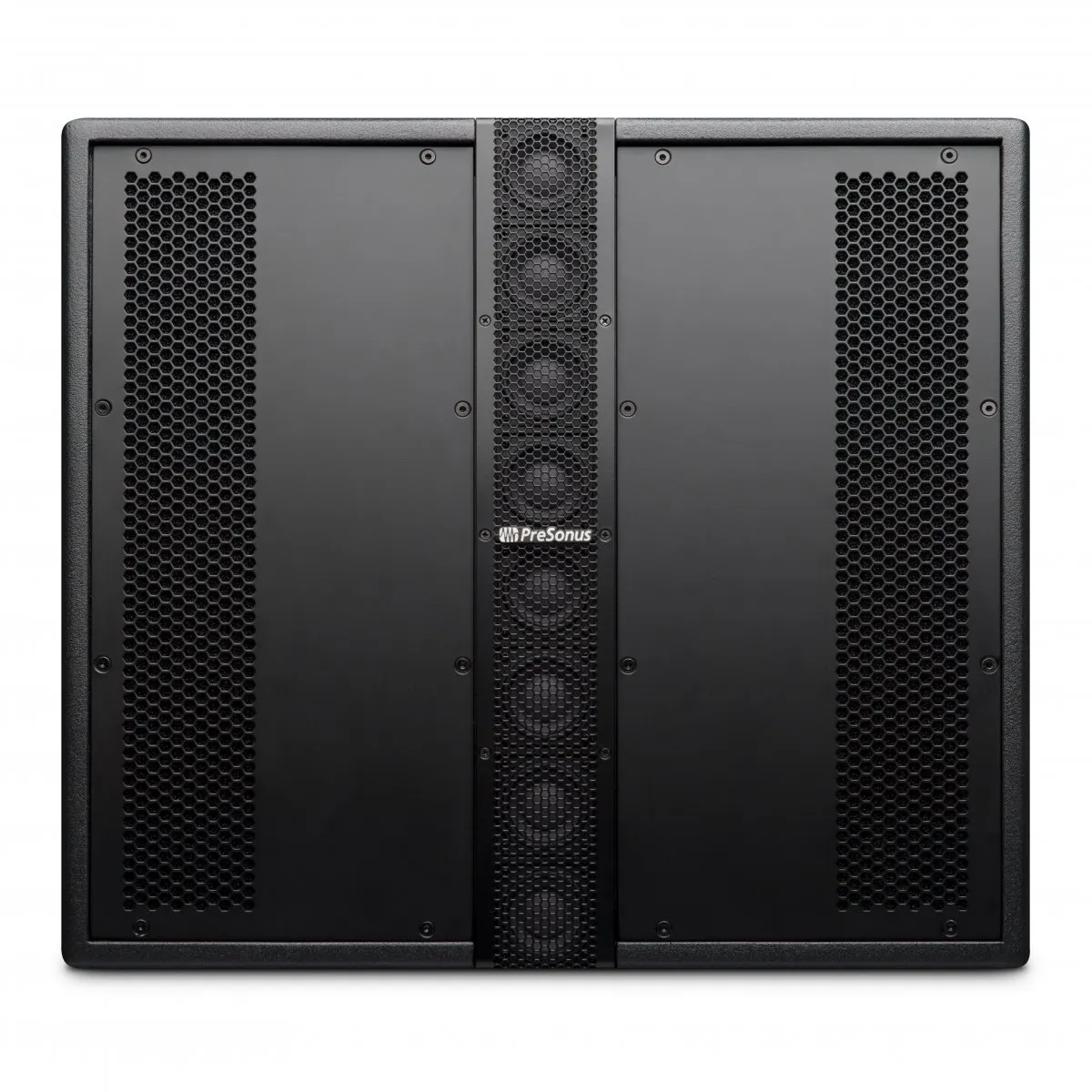

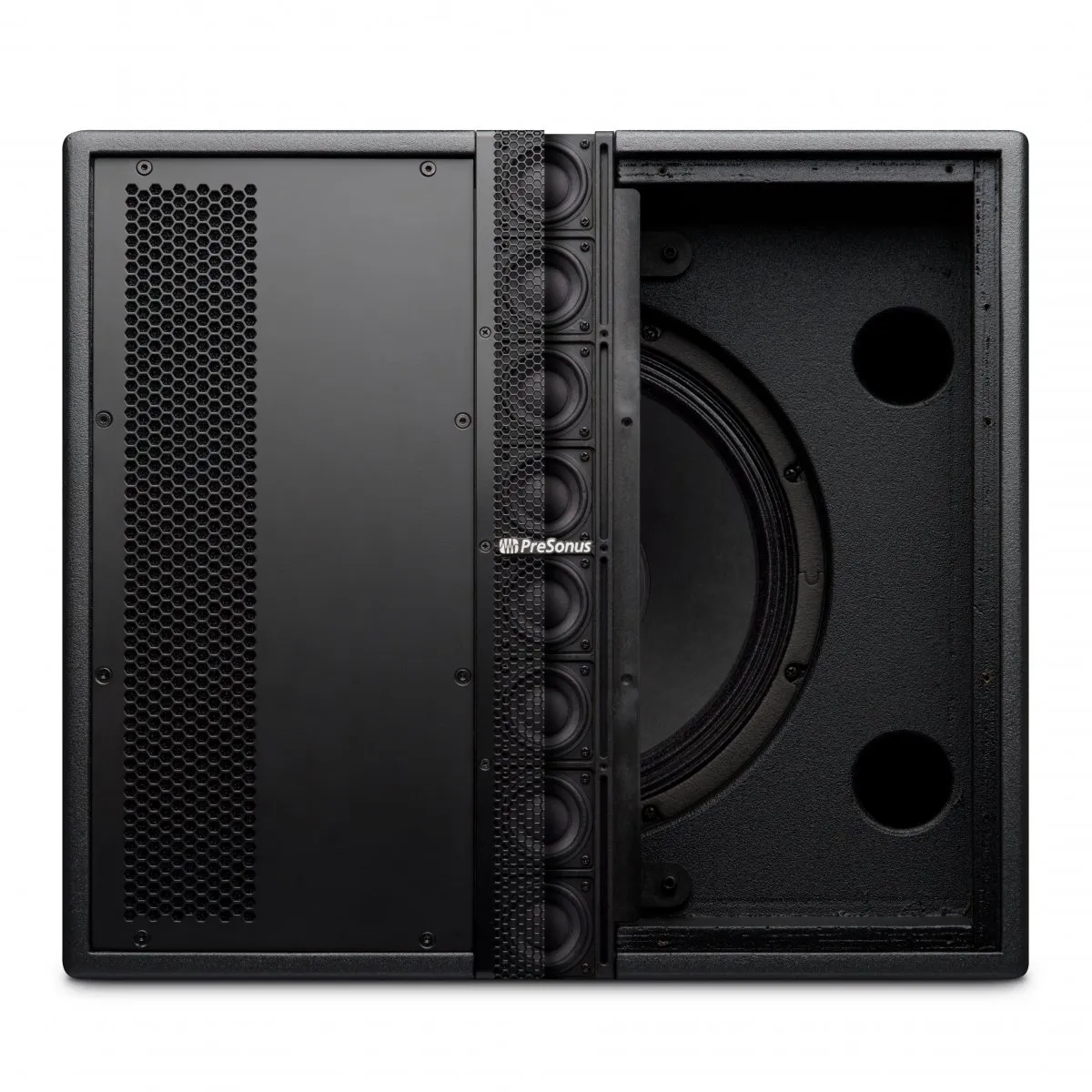

Součástí každého reproboxu je do oblouku klenutá řada osmi 2“ vysokofrekvenčních driverů, umístěná před středovou osou 12“ wooferu. Výstup nízkofrekvenčního měniče vychází ze stejné akustické osy jako vysokofrekvenční pole, díky čemuž zvukový paprsek vyzařuje vždy ze středu CDL12. Toto platí jak v případě, že je reprobox použit samostatně – umístěn na stojanu, tak v případě, že je součástí akusticky spárovaného vertikálního line array systému v počtu až šesti jednotek. Tato technologie pomáhá k eliminaci anomálií blízkého akustického pole – takových, které mohou u tradičních line array systémů snižovat zvukovou kvalitu. Uvedené vlastnosti tak dělají z CDL12 vhodné řešení pro ozvučení prostor různé velikosti. Jeho odezva totiž odpovídá vlastnostem vzdálenějšího akustického pole téměř hned po té, co zvuk opustí střed reproboxu.
Škálovatelné vertikální pokrytí

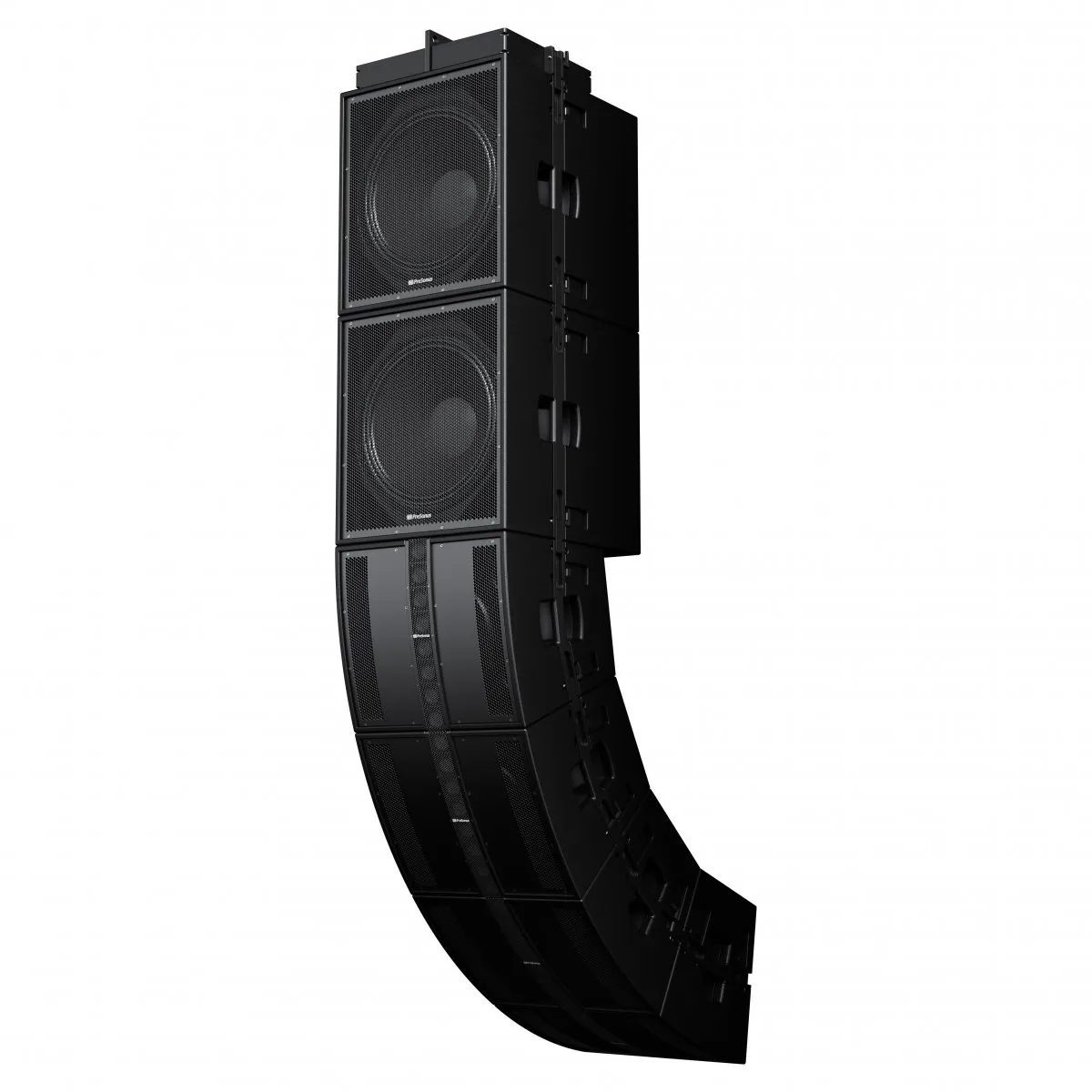

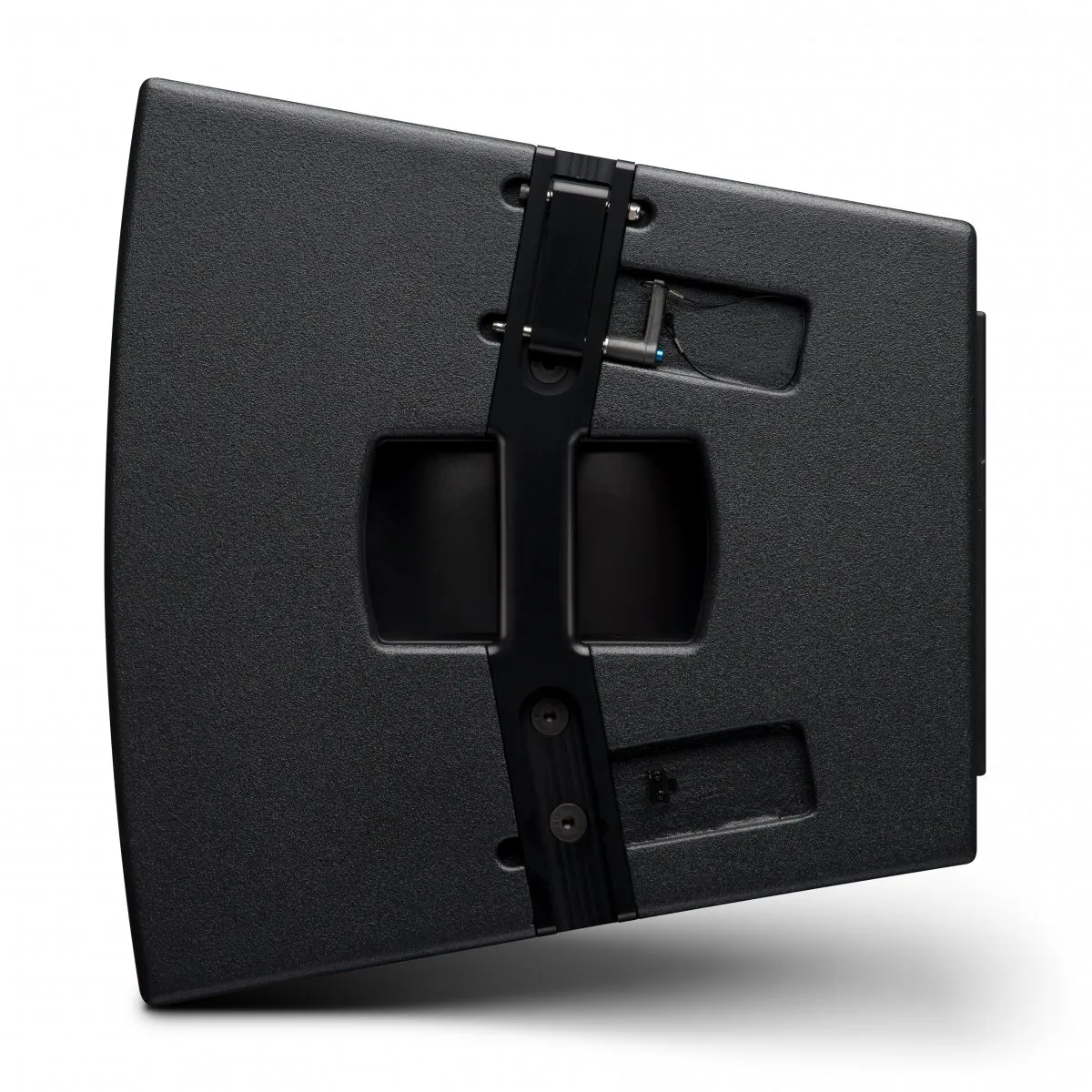

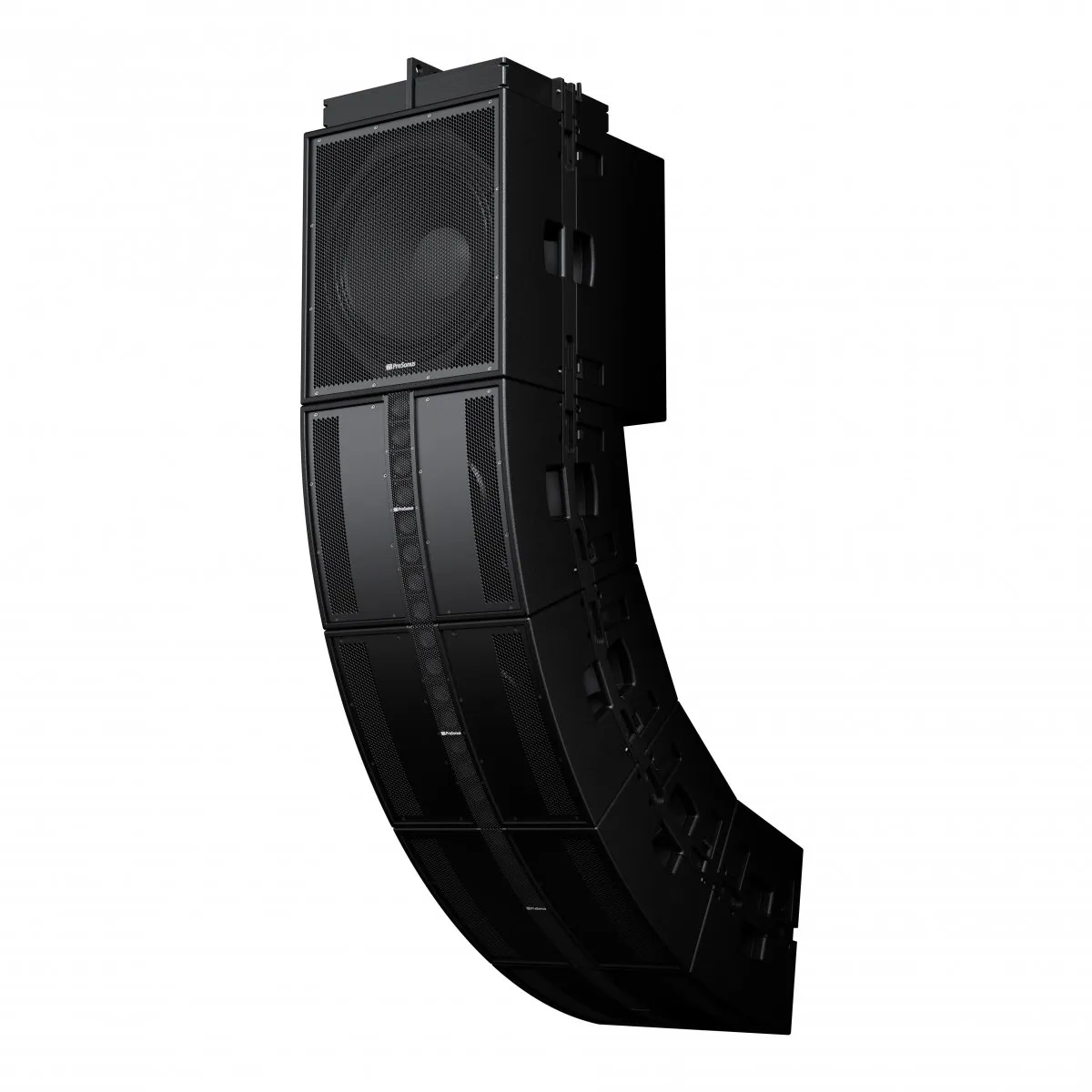

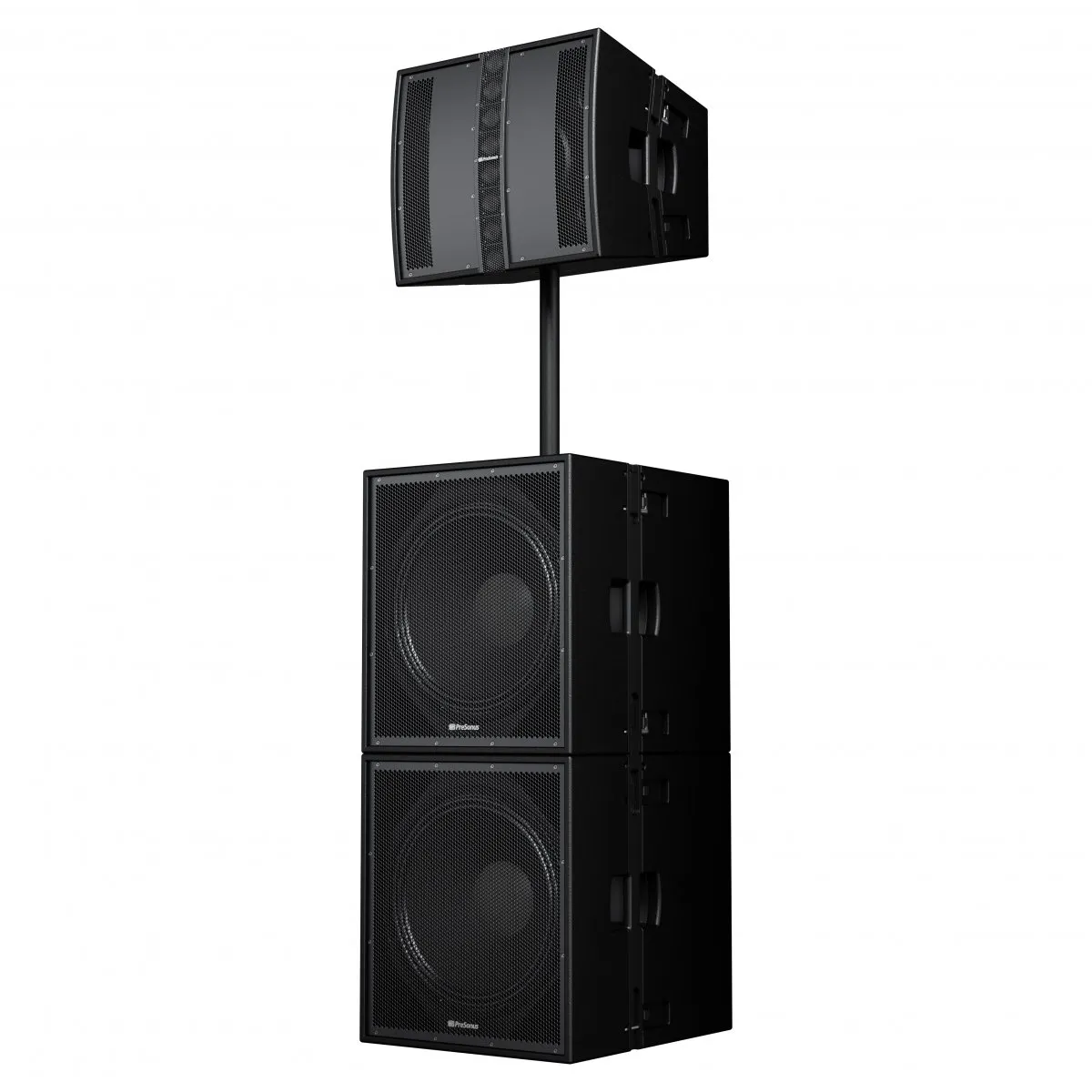

Hybridní koncepce CDL12 – kombinující vlastnosti systémů typu point source a line array – se vyznačuje velmi směrovým zvukem s konzistentní úrovní akustického tlaku v ose i mimo osu. Tyto vlastnosti předurčují tento model do role excelentního řešení pro pevné i mobilní instalace. Zavěšení CDL12 je navíc ulehčeno díky integrovanému riggingovému hardwaru se zajišťovacími kolíky. V případě, že jsou jeden nebo dva reproboxy umístěny na stojan (nebo na subwoofer CDL18s), otvor pro distanční tyč umožňuje nastavit jejich sklon ve dvou různých úhlech a přizpůsobit tak systém různému počtu posluchačů. V případě nasazení vertikálního line array systému lze pod jeden či dva subwoofery CDL18s zavěsit až pět reproboxů CDL12. V případě absence subwooferů lze reproduktory CDL12 zavěsit do plně symetrického systému s pokrytím v úhlech 120° x 20°.
Více o zavěšení reproboxů CDL12.
CDL12 i veškerý přidružený riggingový hardware splňuje nároky na zatížení 10:1, což z něho činí bezpečné řešení pro instalace se zavěšeným ozvučovacím systémem. V takovém případě je vyžadován závěsný rám CDL Rigging Grid, který byl navržen pro rychlou montáž pomocí integrovaného hardwaru. Volitelným příslušenstvím závěsného rámu je nástavec CDL Rigging Extension Bar, jehož pomocí lze v případě potřeby nastavit sklon systému. Pokud je instalace tvořena 4 a více zavěšenými reproduktory řady CDL, je vyžadováno použití bezpečnostního lanka CDL Rigging Sling. Totéž platí i o instalacích, kdy je systém pomocí nástavce nakloněn směrem nahoru či dolů o 12 a více stupňů.
CDL12
Technické specifikace
Akustické vlastnosti
Konfigurace Aktivní, 2pásmový reprobox
Frekvenční odezva (-3 dB) 48 Hz – 18 kHz
Frekvenční odezva (-10 dB) 42 Hz – 19 kHz
Nominální pokrytí (-6 dB) 120° x 20° (pro každý reprobox)
Maximální špičkový výkon 131 dB
Dělící kmitočet 420 Hz
Měniče
Nízkofrekvenční woofer 12” (2.5” kmitací cívka)
Vysokofrekvenční driver 8 x 2” (1” kmitací cívka)
Zesilovač
Typ Zesilovač ve třídě D
Celkový výkon 2000W (peak), 1000W (program); 500W RMS
LF výkon 1000W Peak, 500W Program (250W RMS)
HF výkon 1000W Peak, 500W Program (250W RMS)
Chlazení Volné proudění vzduchu
Celkové harmonické zkreslení <0.05% (20 Hz - 20 kHz)
Dynamická odezva 119 dB (váženo křivkou A)
Šířka pásma 20 Hz - 20 kHz
Připojení do síťové zásuvky powerCON™ In / Out
Konektivita a ovládání
Vstupní kanály 1x linkový
Vstupní konektory 1x XLR
Vstupní impedance 40 kΩ
Max. vstupní úroveň +4 dBu
Výstupné konektory Přímý linkový výstup (XLR)
Networking Dante® (zvuk a ovládání), ovládání (pouze) přes uzamykatelný Ethernet konektor
Ovládání Výběr presetu
HPF On/Off
Indikace přehřátí, signál, -3 dB, limiter, signálové špičky (Clip), stav sítě
DSP
Efekty komprese, limiter, delay, 8pásmový EQ a výběr presetů – to vše prostřednictvím softwaru WorxControl
HPF 90 Hz, filtr 4. řádu, Butterworth
Bitová hloubka 24 bitů
Vzorkovací frekvence 48 kHz
Konstrukce
Materiál 15mm eukalyptová překližka
Povrchová úprava Chemline™ Polyurea
Krycí mřížka přášková ocel
Rozměry (VxHxŠ) 473 mm x 529 mm x 444,5 mm
Hmotnost 29.5 kg
Bezpečnost
Ochrana zesilovače proudová ochrana, DC, ochrana proti podpětí a přepětí, přehřátí, proti nežádoucím jevům vysokých kmitočtů
Ochrana reproduktoru limiter
Napájení
Napájecí AC konektor 90-260V~, 50-60 Hz
Odběr proudu (1/8) 4,2 A
ontáž
Závěsné body integrovaný rigging (zatížení 10:1)
Montáž Dvoupolohový (0° a 10°) 35mm nástavec
Interní audio processing.

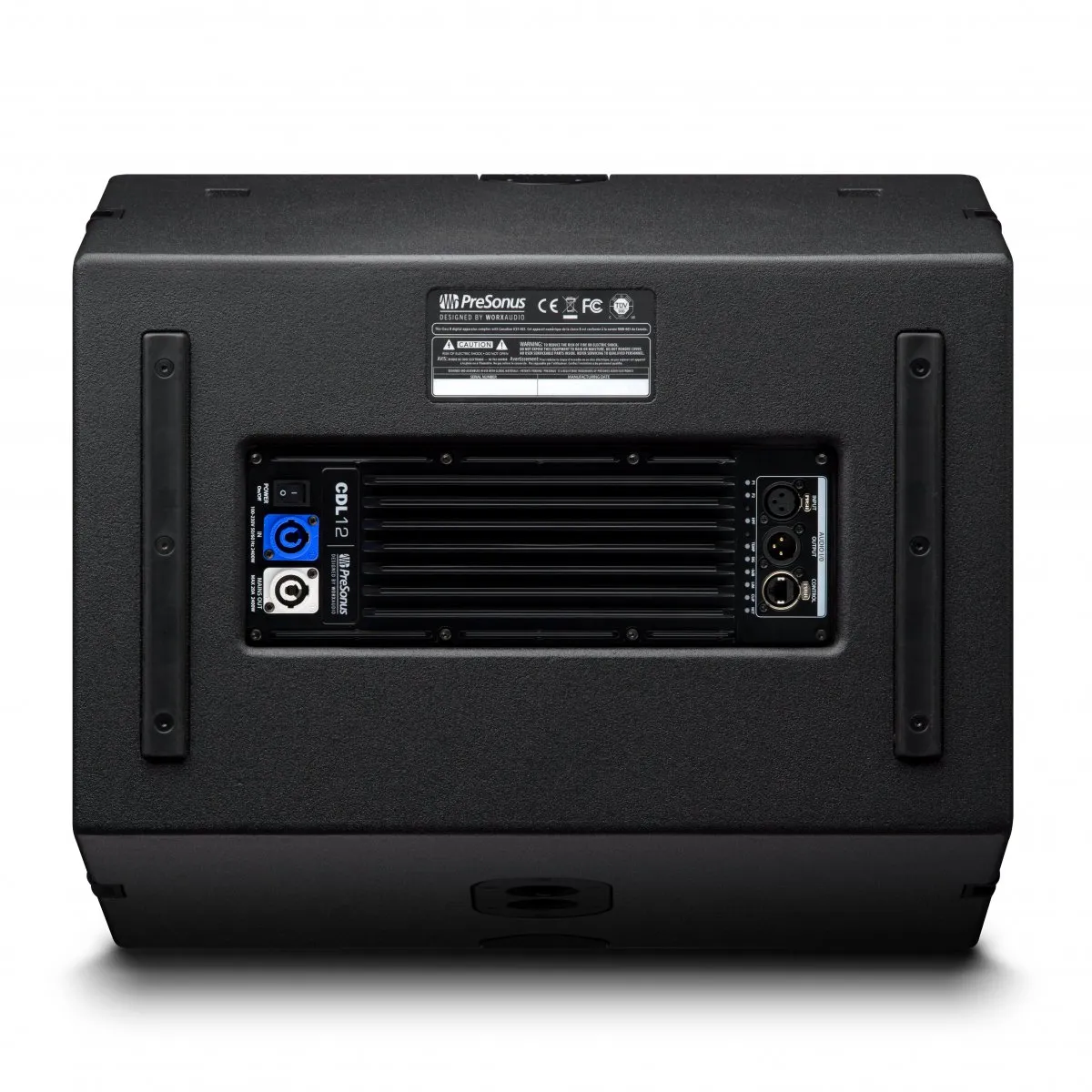

Reproboxy CDL12 jsou vybaveny integrovaným koncovým zesilovačem PDA-1000 (2x 500W, ve třídě D) s několika DSP presety pro usnadnění konfigurace systému. V případě složitějších aplikací je možné každý CDL12 připojit ke standardní LAN síti a řídit ho prostřednictvím softwaru WorxControl, který pracuje na platformách macOS® a Windows®. WorxControl nabízí v kombinaci s CDL12 nástroje pro speaker-management: kompresor, limiter, 800ms delay. Za účelem kompenzace prostorových anomálií má uživatel k dispozici také 8pásmový ekvalizér se samostatně volitelnými filtry (High Pass, Low Pass, High Shelf, Low Shelf, Notch, All Pass, Band Pass). Reproduktory lze párovat a řídit samostatně i současně. Provozní teplotu a signálové úrovně je možné sledovat i na dálku.
„Dante® spoken here“.
Uzamykatelný ethernetový konektor integrovaného zesilovače PDA-1000 poskytuje uživateli možnost digitálního síťového přenosu pomocí protokolu Dante. Tato technologie vícekanálového digitálního networkingu pracuje s téměř nulovou latencí a synchronizací, a je využívána většinou výrobců profesionálního audio vybavení. Podpora rozhraní Dante propůjčuje reproduktorům CDL12 schopnost spolupracovat s celou řadou dalších zařízení.
Teď slyšte toto.
Kompaktní patentovaná konstrukce konstantní směrovosti reproboxům PreSonus CDL12 nejen propůjčuje schopnost výjimečné zvukové reprodukce a univerzálních konfiguračních možností, ale je ohromující také vizuálně. Mimořádná fázová koherence stojí společně s řízenou disperzí zvuku za srozumitelnou a přirozenou poslechovou zkušeností. CDL12 tak představuje skvělou volbu pro mobilní PA systém i pevné ozvučovací instalace. Jakožto výsledek několikaletého vývoje, CDL12 kombinuje směrovost systému point-source a škálovatelné pokrytí line array systému. Toto spojení vytváří jedinečný a flexibilní reproduktor, který splňuje požadavky na moderní reprodukci zvuku. Zvukový systém řady CDL si poslechněte u autorizovaného prodejce PreSonus.
Bezproblémová produkce s šestiletou garancí.
Kvalita je hodnotou, která je hluboko zakořeněna v naší firemní kultuře. I proto usilujeme o vytvoření těch nejlépe znějících a nejspolehlivějších produktů. Jsme si jisti, že si PreSonus CDL12 zamilujete. Výběrem systému PreSonus máte – minimálně po dobu šesti let – zaručen spolehlivý a bezproblémový výkon. V málo pravděpodobném případě nějakého problému se můžete spolehnout, že tuto záležitost vyřešíme. To je náš závazek.
