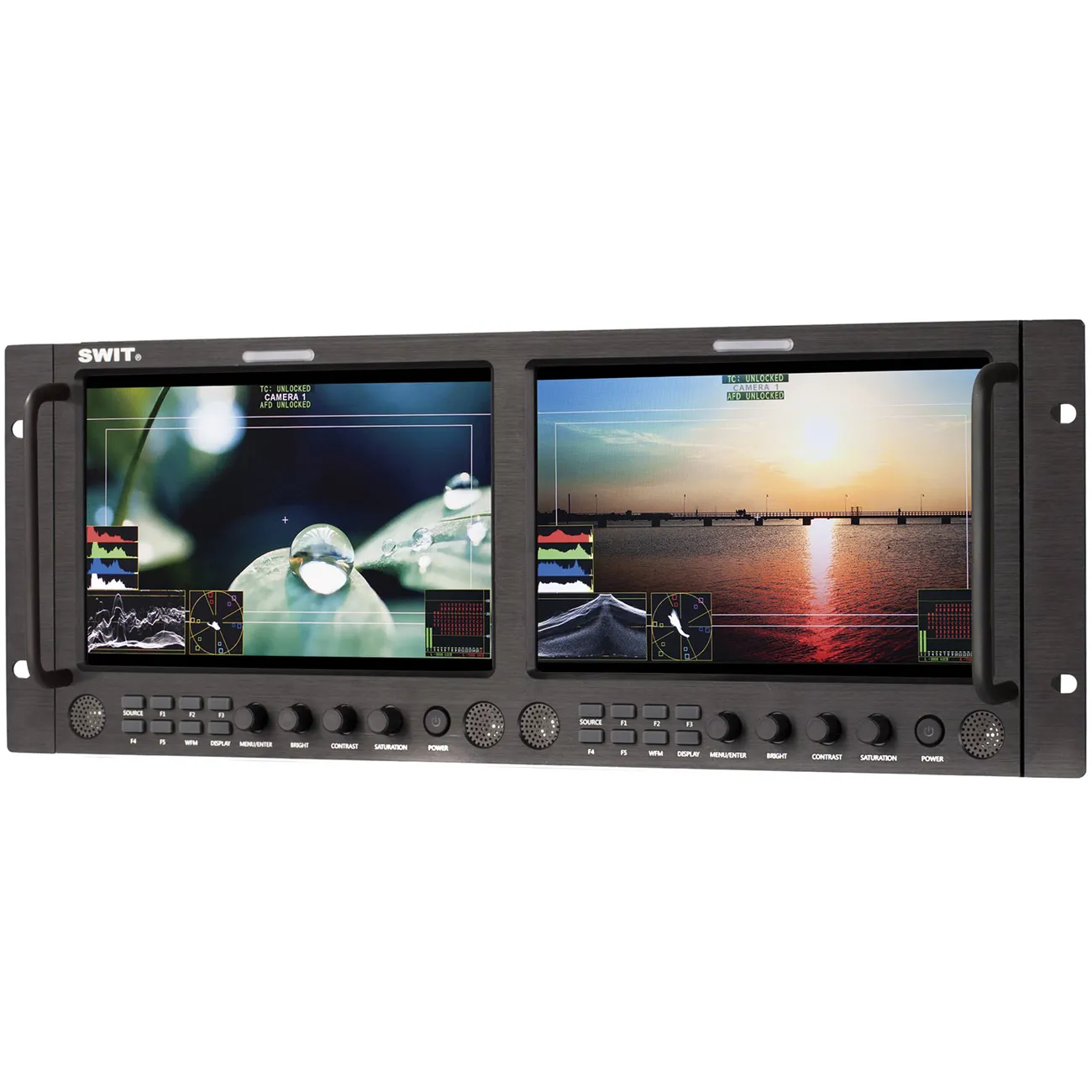

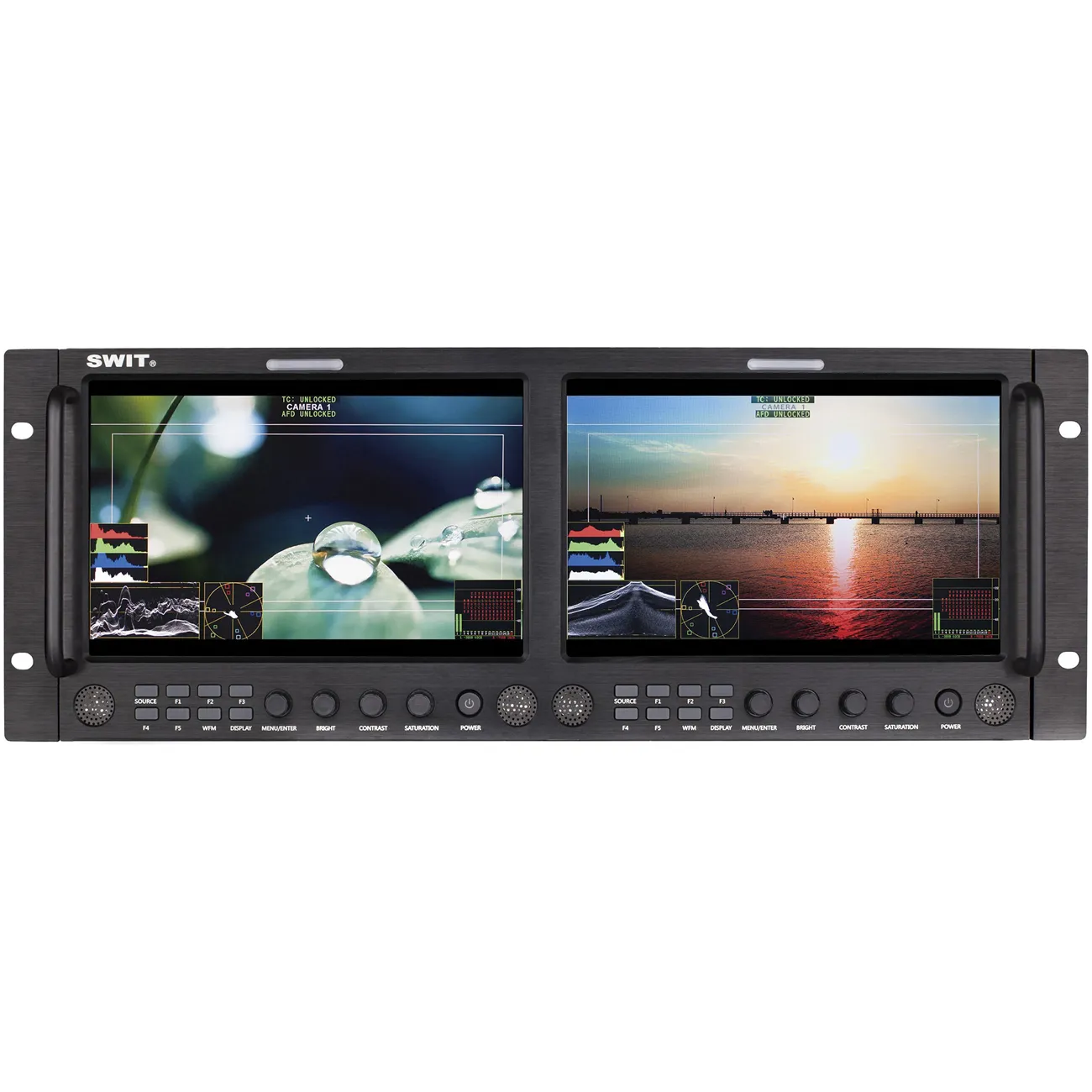

SWIT M-1093F

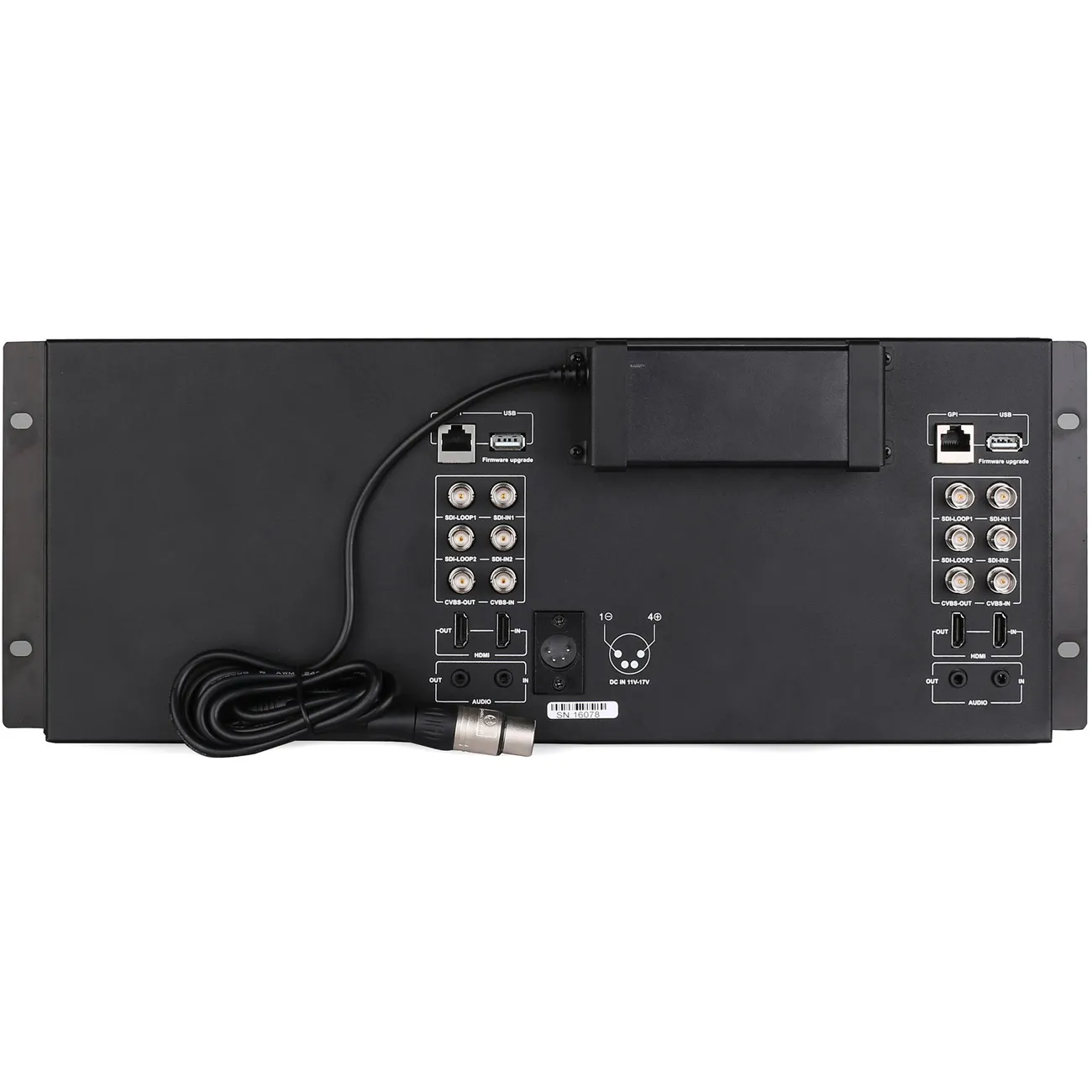

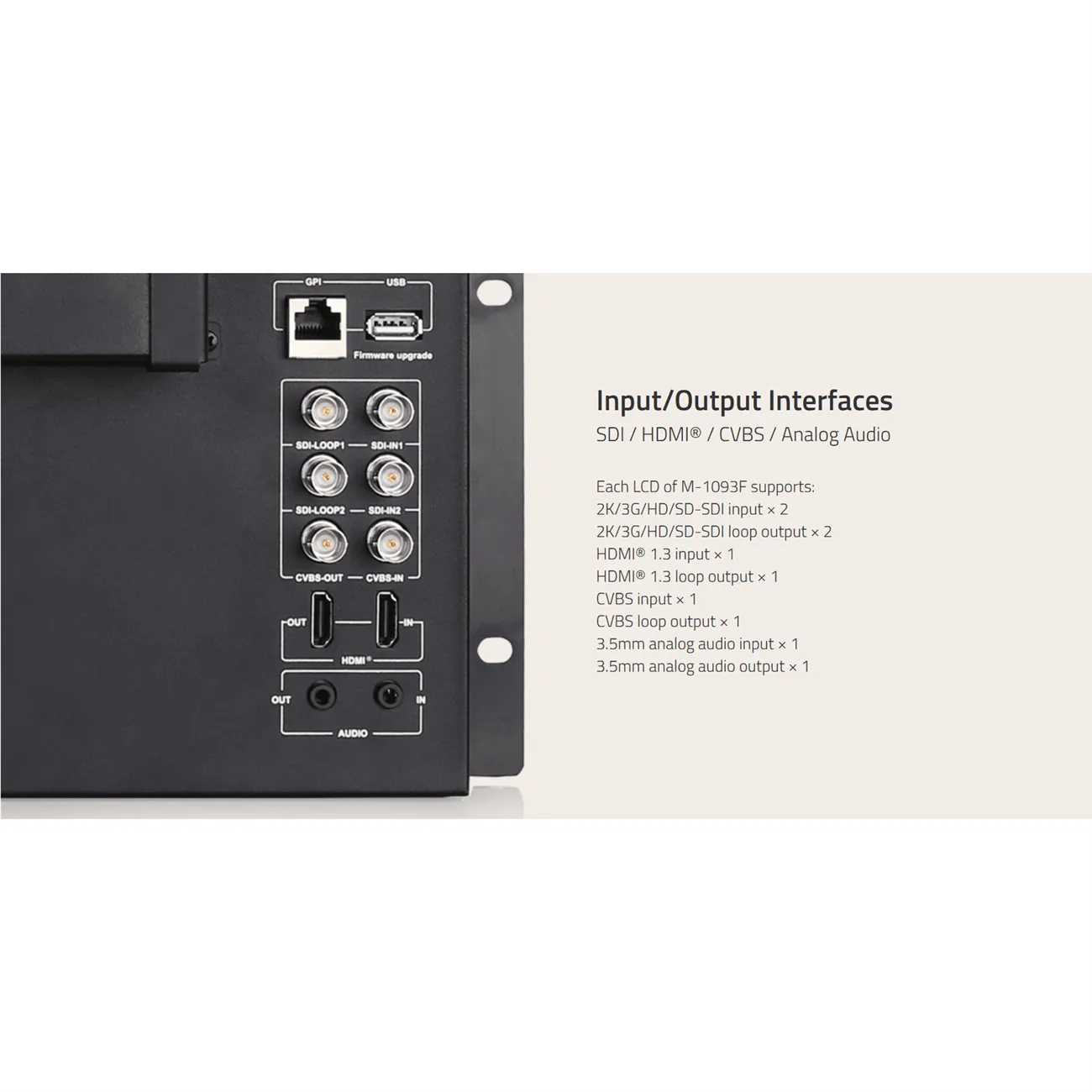

2x 9" FullHD rack monitor, rozlišení Full HD 1920 × 1280, kontrast 1000:1 pro přesnou reprodukci barev. Pozorovací úhel je horizontální: 170°, vertikální: 170°, 19" 4U unit, Zdroj XLR 4pin / Euro 220V 2x SDI vstup s Loop out, 1x HDMI vstup s loop out

• 2× 9palcový 1920×1200 IPS LED panel
• Jas 450 nit, kontrastní poměr 1000:1
• Nástroje pro analýzu obrazu - Křivka / Asistent ostření / False Color / Zebra
• Univerzální možnosti napájení: XLR 4pin 12V, Euro 220V

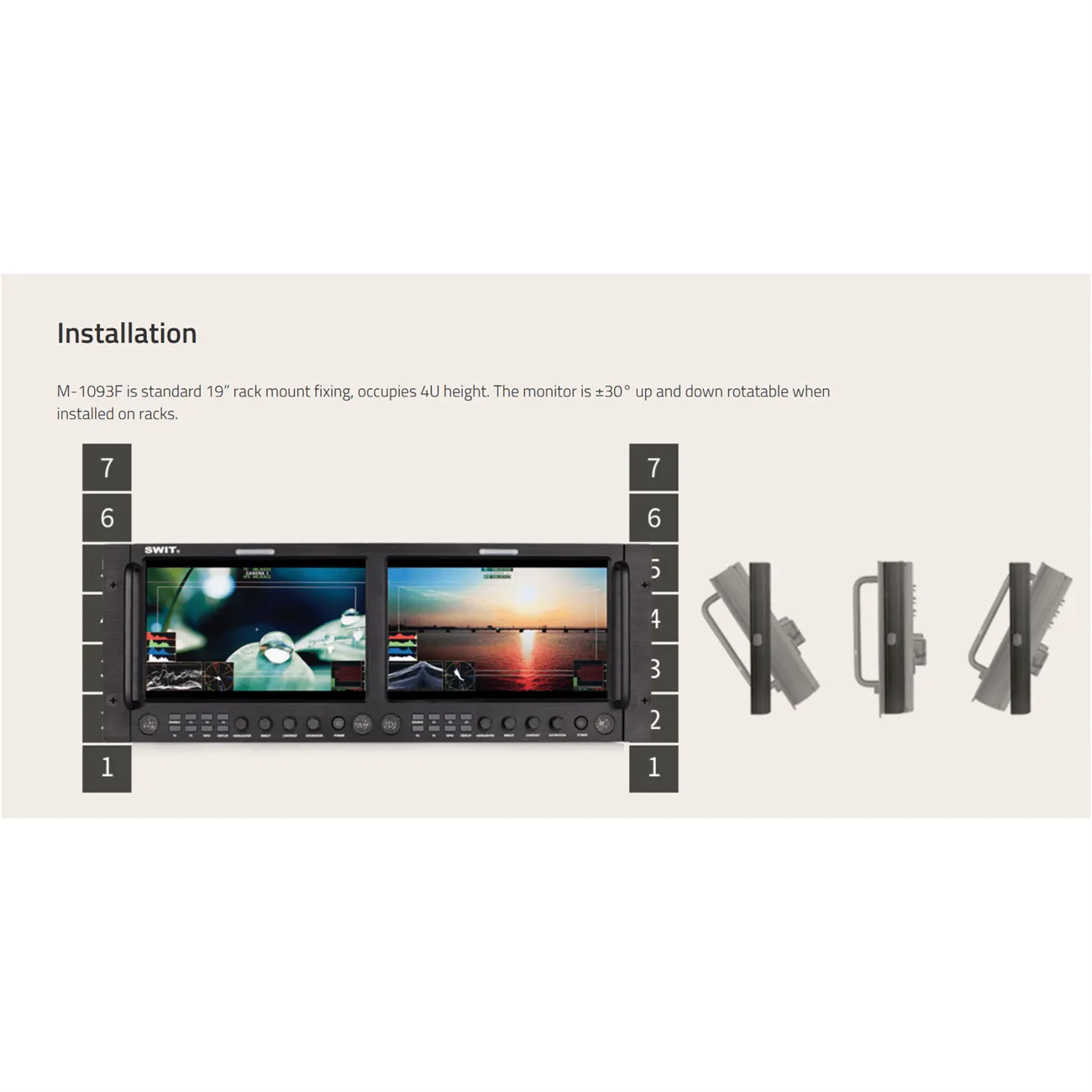

• Rozměry umožňují montáž do 19"racku výška 4U
• Ovládání Tally světel pomocí RS485 (RJ45)
• Vnější rozměry: 430×310×73mm
• Hmotnost 4650 g

Asistenti pro analýzu obrazu
Waveform / vektorscope / histogram

Zobrazení asistenčních zobrazení, které lze individuálně zapínat/vypínat, volit polohu zobrazení (nahoru/dolů/ vlevo/vpravo), velikost, barvu a průsvitnost, převádět informace o vlastnostech a kvalitě videa (Luma, Barva, Sytost atd.) na grafy/vzory určující danou vlastnost na ose.

Vestavěné monitorování zvuku
Až 16kanálové měřiče s výběrem výstupu

M-1093F podporuje zobrazení 16kanálových SDI a 8kanálových HDMI® ukazatelů hlasitosti zvuku se značkami a informacemi o abnormální hlasitosti zvuku. Uživatelé si také mohou vybrat libovolné 2 kanály zvuku pro výstup přes 3,5mm jack nebo reproduktory. Polohu ukazatelů hlasitosti zvuku lze zvolit z možností Nahoru/Dolů/Levo/Doprava a lze zvolit zobrazení pouze 2 kanálů, 8 kanálů a celých 16 kanálů. Volit lze také značky stupnice, informace o výstrahách a průsvitnost vzoru měřiče zvuku.

Zobrazení UMD a textových stupnic
Protokol TSL 3.1/4.0

M-1093F podporuje UMD a Text-Tally zobrazení protokolu TSL 3.1/4.0 s možností výběru 1-126 TSL adres a zobrazením max. 8 písmen. Vstupy UMD přes port RS485 nebo RS232C a výstupy přes port RS485.

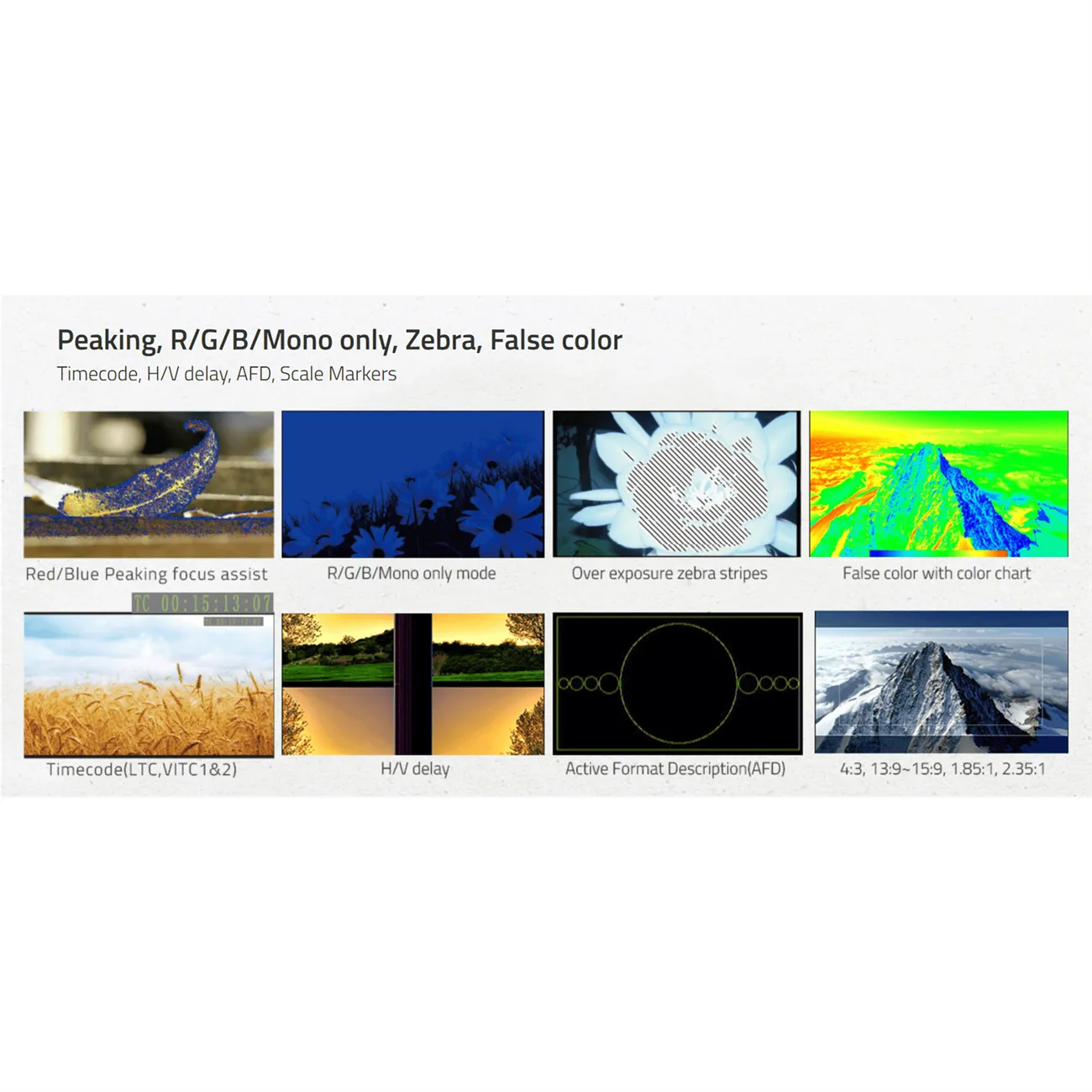

Peaking, R/G/B/Mono only, Zebra, False color
Časový kód, H/V zpoždění, AFD, Značky měřítka

Kalibrace barev 3DLUT
Vestavěné de-Log LUT a nahrávání uživatelských LUT

Podpora přesné kalibrace barev 17x17x17 3DLUT. Pomocí profesionálního analyzátoru barev (např. KONICA MINOLTA CA310) a 3DLUT kalibračního softwaru (např. SpectralCal CalMAN5) změřte a vygenerujte 3DLUT soubor kostky, který nahrajte do monitoru pomocí USB paměti.
Monitor má také vestavěné kamerové logy do kon- verze LUT Rec 709, včetně Log-C, C-log, S-log2， S-log3, V-log, J-log1, RedLogFilm.
Do monitoru můžete importovat vlastní 3DLUT pomocí USB paměti.

Aktualizace firmwaru přes USB
M-1093 poskytuje standardní port USB pro aktualizaci firmwaru. Uživatelé si mohou stáhnout
nejnovější soubor firmwaru na paměť USB a vložit jej přímo do monitoru S-1173F a provést aktualizaci bez připojení k počítači.

Možností napájení
Síťový adaptér 12V XLR

M-1093 má pro napájení 4kolíkovou zásuvku XLR stejnosměrného vstupu 6,5-24 V a uchycený napájecí adaptér na 230V

Tříbarevné světlo TALLY
Vstupní signál RS485 - přes konektor typu RJ45

K dispozici jsou tři barvy světla Tally: Červená, zelená a žlutá. Uživatelé mohou definovat piny portu RS485 pro ovládání světel TALLY.
