ADDERLink X-DVI PRO
KVM extender ADDERLink X-DVI PRO dodává nekomprimované video signály až do 50 m v reálném čase
- Digitální video s ovládáním v reálném čase: pomocí rozšíření nekomprimovaného videa; nejsou v obraze žádné viditelné artefakty ani zpoždění
- Analogový zvuk Stereo CD kvalita: Stereo kanál 16bit vzorkovaný při 44,1 kHz pro přenos zvuku z lokálního na vzdálený linkový konektor

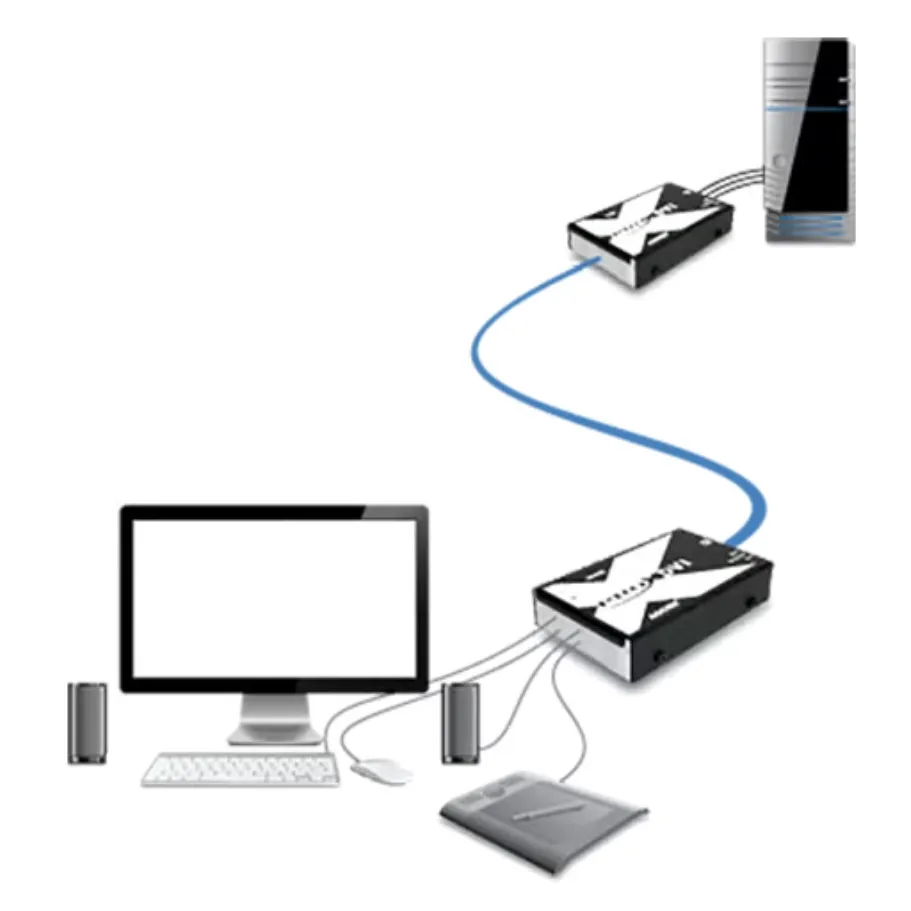

- Distribuce až do 50 m přes jeden CATx kabel: video, USB 2.0 (nízká a plná rychlost) a audio vše prochází jedním kabelem, což poskytuje až 50 m prodloužení (vzdálenost závisí na rozlišení videa, typu CATx kabelu a počtu intervalů připojení)
- Připojte jakékoli USB rozhraní: díky unikátní metodě USB komunikace poskytují rozšiřovače ADDERLink X-DVIPRO nejvyšší možnou úroveň USB kompatibility. Podporována jsou všechna zařízení s nízkou a plnou rychlostí USB 1.1 a 2.0.
- Možnosti rozšíření videa a audia HDMI: Digitální zvuk pro 8 kanálů HDMI zvuku, podporovaný současně s analogovým zvukem
- Energetická účinnost: vysílací jednotka může být napájena výhradně z USB připojení hostitelského počítače
- Správa EDID: Extended Display Deification Data (EDID) umožňuje vzdálenému systému přesně zrcadlit datum přicházející ze zdrojového monitoru
- Plug and Play: Rozšiřovače ADDER Link X-DVI Pro jsou dodávány ve stavu, tak aby fungovali hned po připojení, bez potřeby stahování ovladačů nebo softwaru
- Robustní, ale lehký: malý formát, zařízení montované do racku
Specifikace
Audio
Systém poskytuje analogový stereo zvuk (Line Out), podporuje 8 kanálů HDMI zvuku se vzorkováním 16, 20 nebo 24 bitů při 32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz nebo 192kHz (současně s jack audio)
Dodržování předpisů
Standardy
DVI-D rozhraní – pouze digitální, systém podporuje rozlišení maximálně 1920 x 1200 @ 60Hz
Hardwarová kompatibilita: Všechny počítače s DVI-D, USB a zvukem – záleží na požadavcích.
Pokyny pro kabely
Doporučené kabely jsou CAT7 stíněné fóliové kroucené páry:
- Daetwyler 7702 Flexibilní propojovací kabel
- Kabel Daetwyler 7120 Bulk
K propojení místních a vzdálených jednotek musí být použit stíněný kroucený párový kabel, aby byla zajištěna shoda s předpisy o emisi rádiových frekvencí a zajistila se dostatečně vysoká odolnost vůči elektromagnetickým rušením. Vzdálenosti se dosahují pomocí jednotlivých úseků trunk/bulk kabelu.
U každého přerušení/patch připojení zkrať vzdálenost o 5 m. Ideálně by propojovací kabely měly být typu CAT7a a menší než 2m. Propojovací kabely nad 2m musí být CAT7a. Maximální vzdálenost pro USB je 50m, včetně připojení k a z X-DVI PRO, nezávisle na typu kabelu. Pokud je k RX připojen USB hub, je to 5 m délky kabelu. To je třeba vzít v úvahu při plánování vašeho systému.
CAT5e se nedoporučuje pro použití s tímto systémem.
| Schéma | Rozlišení | Kabel | Vzdálenost |
| WUXGA | 1920x1200 | CAT7 | 50 metrů |
| WUXGA | 1920x1200 | CAT6a | 50 metrů |
| UXGA | 1600x1200 | CAT5e | 50 metrů |
| WUXGA | 1920x1200 | CAT7 | 40 metrů |
Environmentální
Provozní teplota: 0 až 40 ºC / 32 až 104 ºF

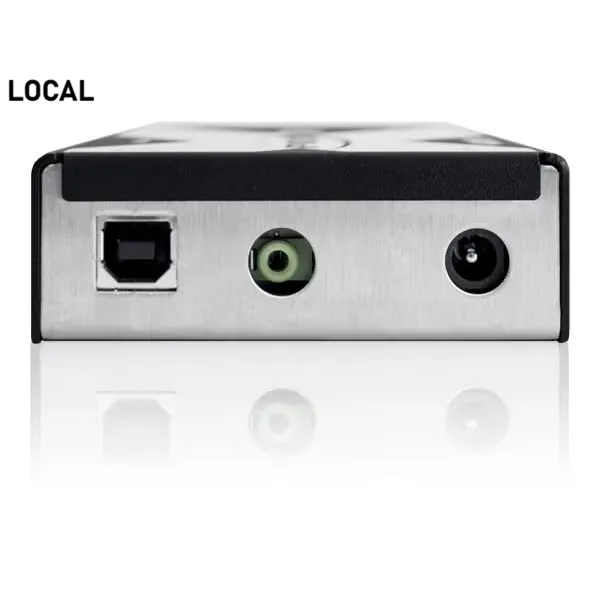

Konektory – lokální jednotka
DVI-D, audio 3,5mm in, USB typ B.

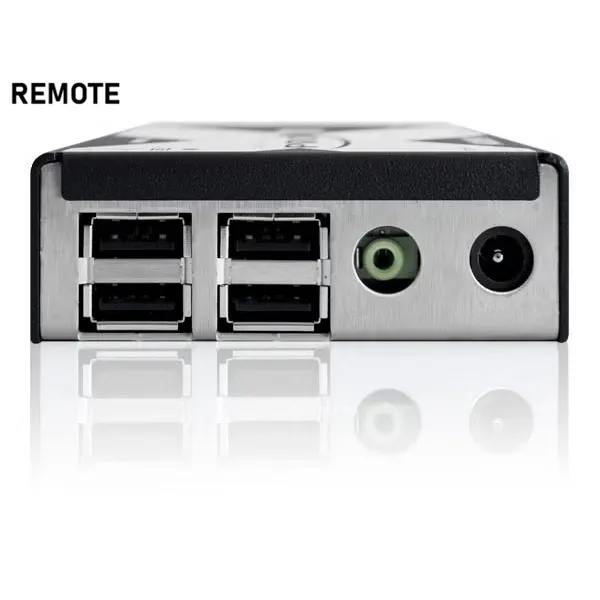

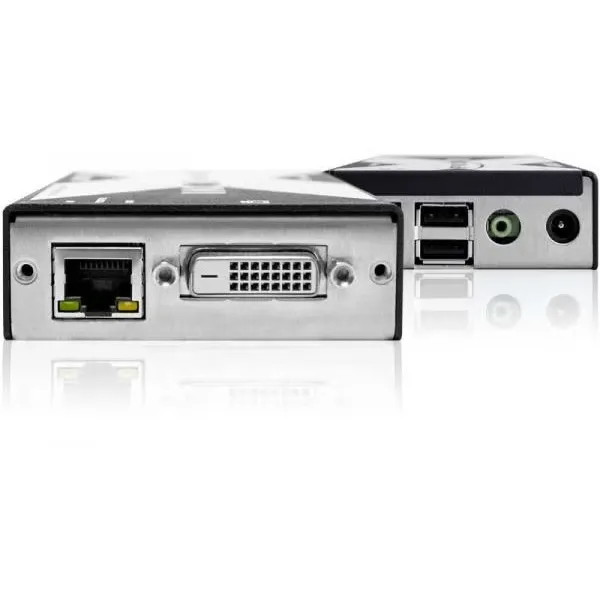

Konektory – vzdálená jednotka
DVI-D, audio výstup 3,5 mm, USB typ A x 4.
Mechanické

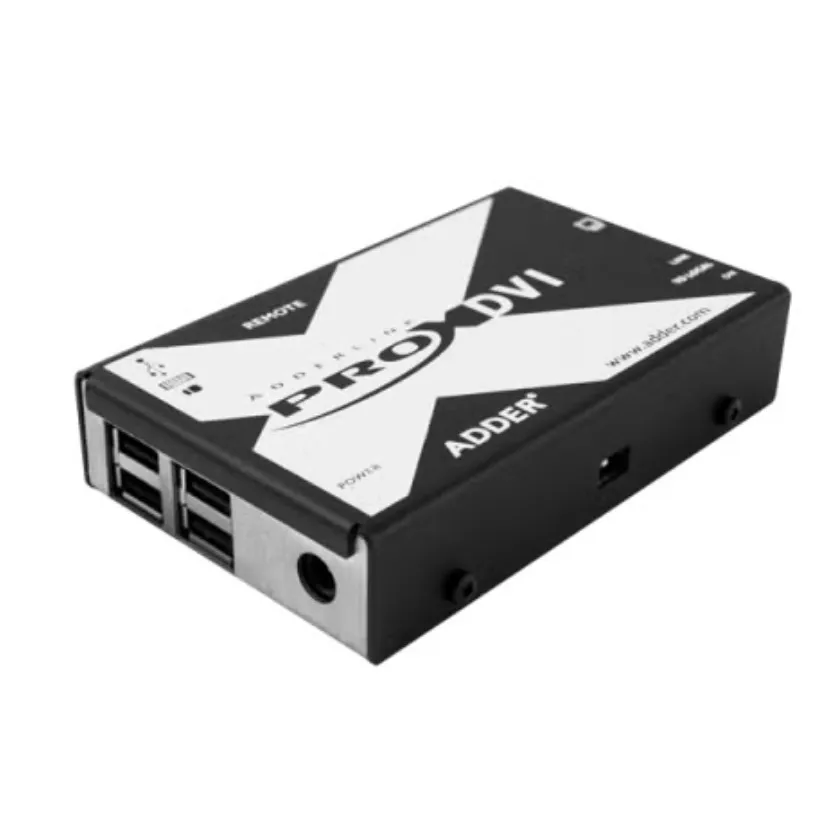

Kompaktní pouzdro, robustní kovová konstrukce
120mm / 4,7'' (š) x 75mm / 3''(d) x 26mm / 1'' (h)
320g / 0,7lb
Síla
Recept: 2,5mm DC jack (napájecí adaptér), 100-240VAC 50/60Hz, 0,4A, vstup do napájecího adaptéru, 5VDC 12,5W výstup z adaptéru. TX: Napájeno z jednoho USB připojení. Volitelný 2,5mm DC jack (napájecí adaptér není součástí balení)
Software
Kompatibilní se všemi známými operačními systémy
