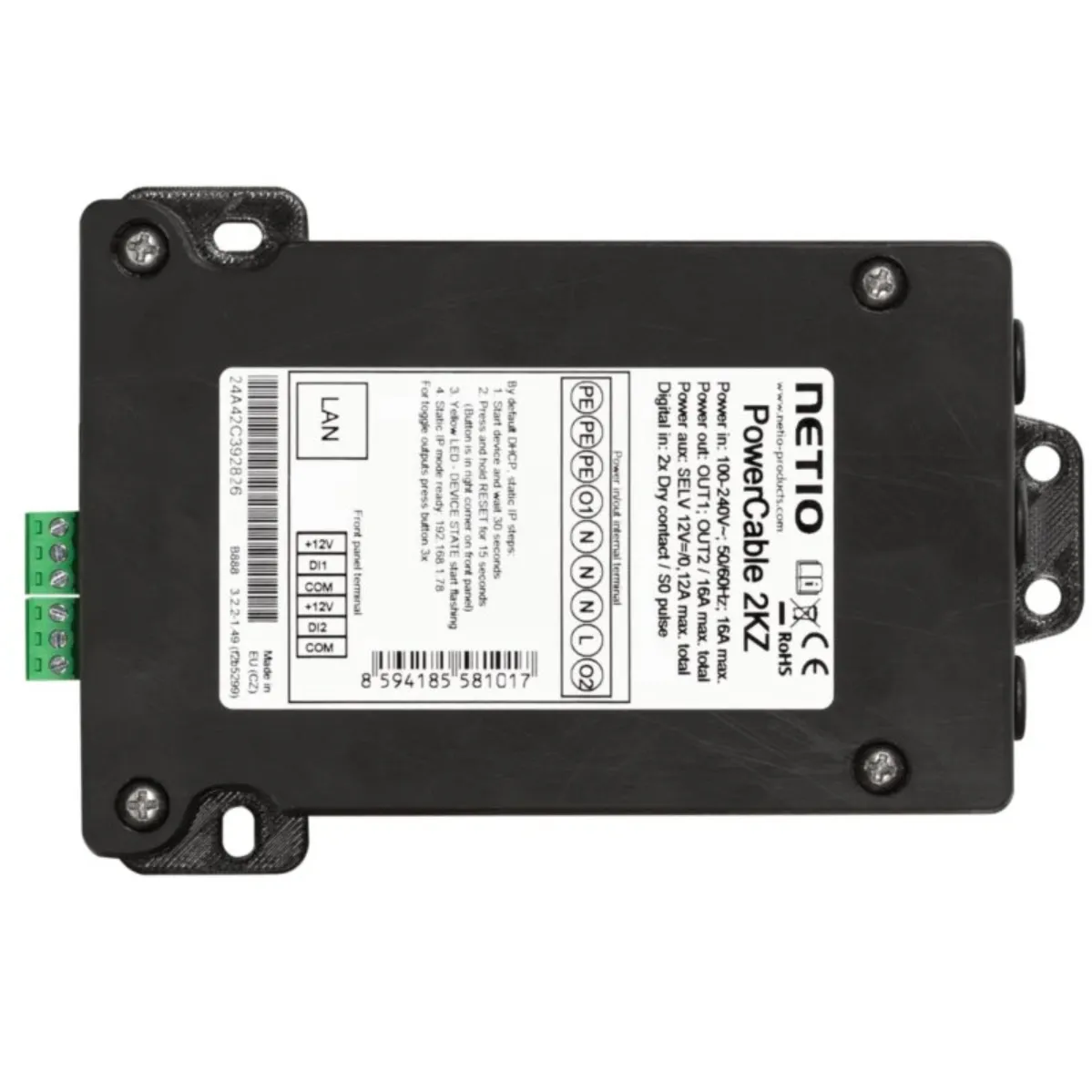

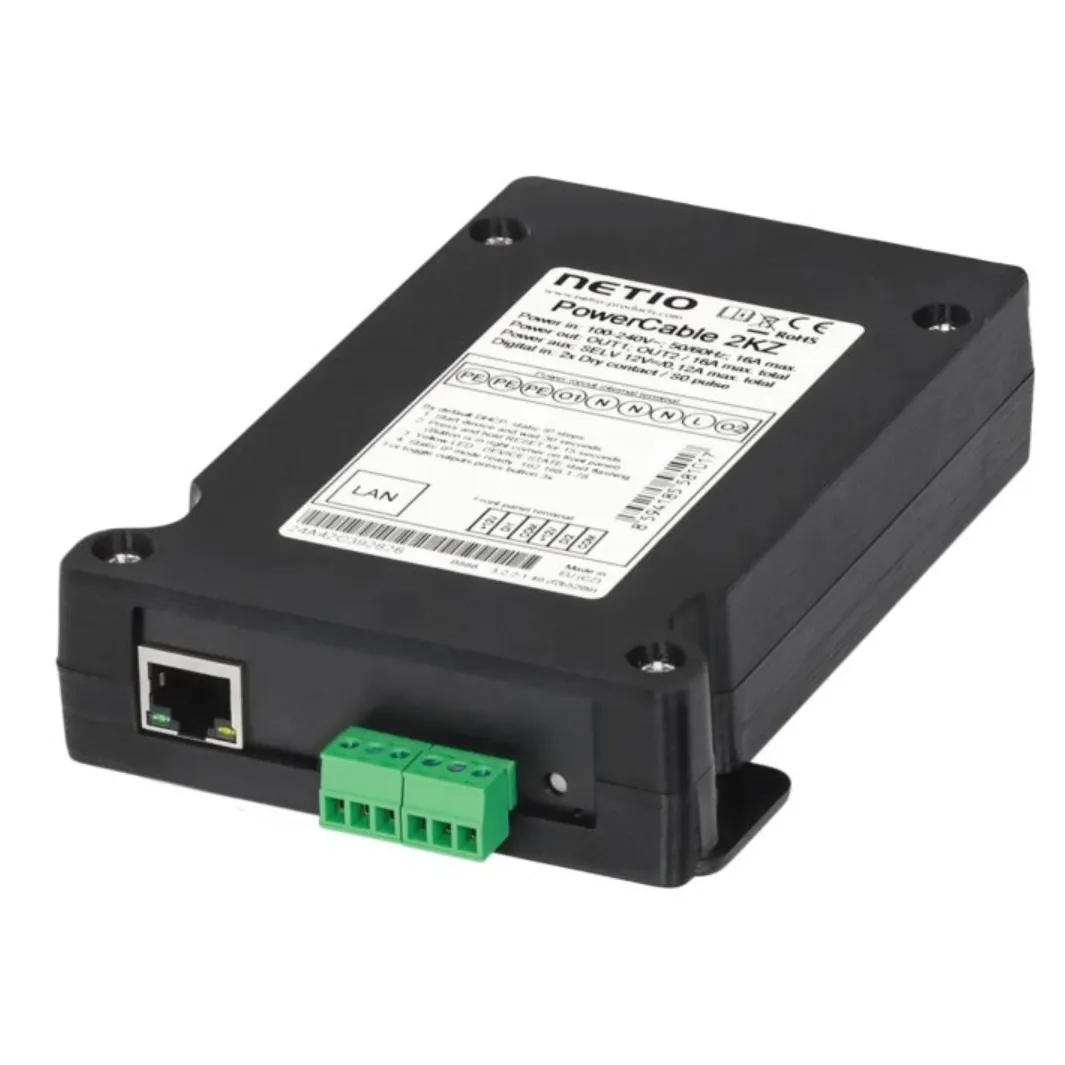

NETIO PowerCable 2KZ

PowerCable 2KZ je PLOCHÉ PDU pro vzdálené měření energie a restartování napájení. Připojení zařízení je LAN nebo WiFi, 2 výstupy napájení (110/230V max 16A) jsou rozšířeny o 2x DI (digitální vstup) pro suchý kontakt.


Základní funkce a vlastnosti

• NETIO PowerCable 2KZ PDU LAN konektivita pomocí RJ45 (Ethernet) nebo WiFi (2,4 GHz – interní anténa).
• Výkonové výstupy měří spotřebu energie (A, kWh, TPF, W, V, HZ) a přepínání zapnuto/vypnuto, oba jednotlivě (ZCS). Každý výstup lze přepínat ručně přes web, službu NETIO Cloud nebo pomocí mobilní aplikace (lokálně či přes NETIO Cloud).
• Oba DI (digitální vstupy) mohou počítat pulzy pomocí 4bajtových pulzních čítačů. Lze jej použít ke čtení stavu mechanického spínače (suchý kontakt) nebo k počítání pulzů z výstupů S0 (elektroměry, vody nebo podobné přístroje).
• PDU podporuje lokální funkce Ping & Power WatchDog a Scheduler.
• Open API umožňuje integraci do systémů třetích stran pomocí široké škály protokolů (JSON, Modbus/TCP, SNMP, MQTT, Telnet, ..).
• Se službou NETIO Cloud lze výstupy ovládat odkudkoli. Služba NETIO Cloud, poskytovaná za poplatek, využívá SSL/TLS zabezpečení a servery v Evropě.
• AV ovladače usnadňují připojení NETIO socketů k profesionálním audio/video řídicím systémům jako Neets, Crestron, Control4 atd.

Typické aplikace

• PowerCable 2KZ LAN/WiFi PDU se obvykle používá pro měření a distribuci elektřiny.
• Vzdálené monitorování spotřeby energie v jedné nebo dvou větvích okruhu.
• Připojení pulzního výstupu třífázového elektroměru s In1 nebo In2 za účelem měření spotřeby elektřiny nad 16A.
• Každý výstup lze zapnout/vypnout nebo zapnout a znovu zapnout (např. pro restart všech zařízení připojených ke stejné větvi okruhu) z webového rozhraní nebo přes cloudovou službu NETIO.
• Řízení nabíjení elektrokol, lodí a dalších spotřebičů až do výkonu 3,6 kW (230V/16A).
• Řízení výstupů pomocí Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...)
• Integrace s různými programy a aplikacemi třetích stran.
• Ovládání zařízení z aplikace NETIO Mobile 2, pokud je aplikace připojena ke stejné síti.
• Služba NETIO Cloud, poskytovaná za poplatek, umožňuje centrální řízení výstupů více zařízení na různých místech.


Open API (protokoly)

• SNMP v1/v3 umožňuje sledovat grafy spotřeby elektřiny v systémech Nagios nebo Zabbix pro IT dohled.
• Díky Modbus/TCP můžete měřit a přepínat elektrický výstup z jakéhokoliv PLC nebo SCADA systému.
• MQTT nebo HTTP(s) Push výrazně usnadňuje připojení PowerCable 2KZ k cloudové aplikaci AWS, IBM Bluemix nebo MS Azure.
• Díky rozšíření MQTT-flex můžete podrobně nastavit strukturu MQTT (Topic / Payload) a podmínky odesílání zpráv.

Ovladače AV
NETIO PowerCable 2PZ lze snadno použít s většinou populárních AV systémů

• BrightSign: bezplatný plugin AN47
• CONTROL 4
• CRESTRON: bezplatný a placený řidič
• ELAN
• KRAMER: volný ovladač pro řízení výstupů
• biamp
• RTI
• SAVANT
• LOXONE: příklad AN53



• Home Assistant: řidiči podle komunity
• OpenHAB: ovladače podle komunity

Přepínání nulovým proudem
Podpora ZCS (Zero Current Switching) je důležitá pro přepínací zařízení více než několikrát denně. ZCS zajišťuje zapínání a vypínání spínací relé, když proud prochází nulou.

ZCS snižuje zatížení připojených elektrických spotřebičů a prodlužuje životnost v případě častého spínání spotřebičů s vysokým nárazovým proudem. Vysoký náběhový proud je typický pro spínací zdroje běžné v IT zařízeních.


Elektrické měření
Elektrické měření (přístupné přes webové rozhraní i Open API)

• Současný [A]
• Napětí [V]
• Spotřeba [Wh]
• Výstupní výkon [W]
• TPF (Skutečný faktor výkonu)
• Frekvence [Hz]
• Fáze [°]
• Zpětná energie [Wh]
• Přesnost měření: lepší než 1 %


Specifikace NETIO PowerCable 2KZ

• LAN (RJ45): Ano
• WiFi: Ano
• Web: Vestavěný webový server
• Online demo: Ano
• Aktualizace FW: Ano - web
• Mobilní aplikace: NETIO Mobile2 (LAN + Cloud)
• Instalace bez připojení ke cloudu: Ano
• Ovládací tlačítko: Ano
• Služba: NETIO Cloud (za poplatek)

Protokoly M2M API:

• JSON přes HTTP (výchozí)
• MQTT-flex (rozšířený MQTT, povoleno SSL)
• HTTP Push JSON
• HTTP Push XML
• SNMP v1
• SNMP v3
• Modbus/TCP
• XML přes HTTP
• URL API (http get) (pouze zápis)
• Telnet (pouze výstupy, zpětně kompatibilní s KSHELL)



• Podpora skriptování v Lua: Ne
• Podmínky a pravidla: Ano
• Funkce plánovače (týdenní kalendář): Ano
• IP (ping) Funkce WatchDog: Ano (Condition & Rules)
• Funkce Power WatchDog: Ano
• Posílání e-mailů: Ne



• Napájecí vstup: svorkový blok (Ø 2,5 mm), 100-240VAC (50/60Hz) / max 16A
• Výkon: Koncový blok (Ø 2,5 mm)
• Měřené výstupy: 2 kanály
• Digitální výstupy: celkem 2
• Výkony: 2x relé + ZCS (výstup 1, 2: SPST-NO) – maximálně 16A
• DI (digitální vstupy): 2 (suchý kontakt) + S0 čítač (4 bajty)



• Vnitřní spotřeba: Max 2 W
• SPD – ochrana proti přepětí: Ano, typ 3



• ZCS (Zero Current Switching): Ano
• IOC (výstupní stav nezávislý na aktualizacích FW): Ano
• Stav výstupů PowerUp: Zapnuto / Vypnuto / POSLEDNÍ stav

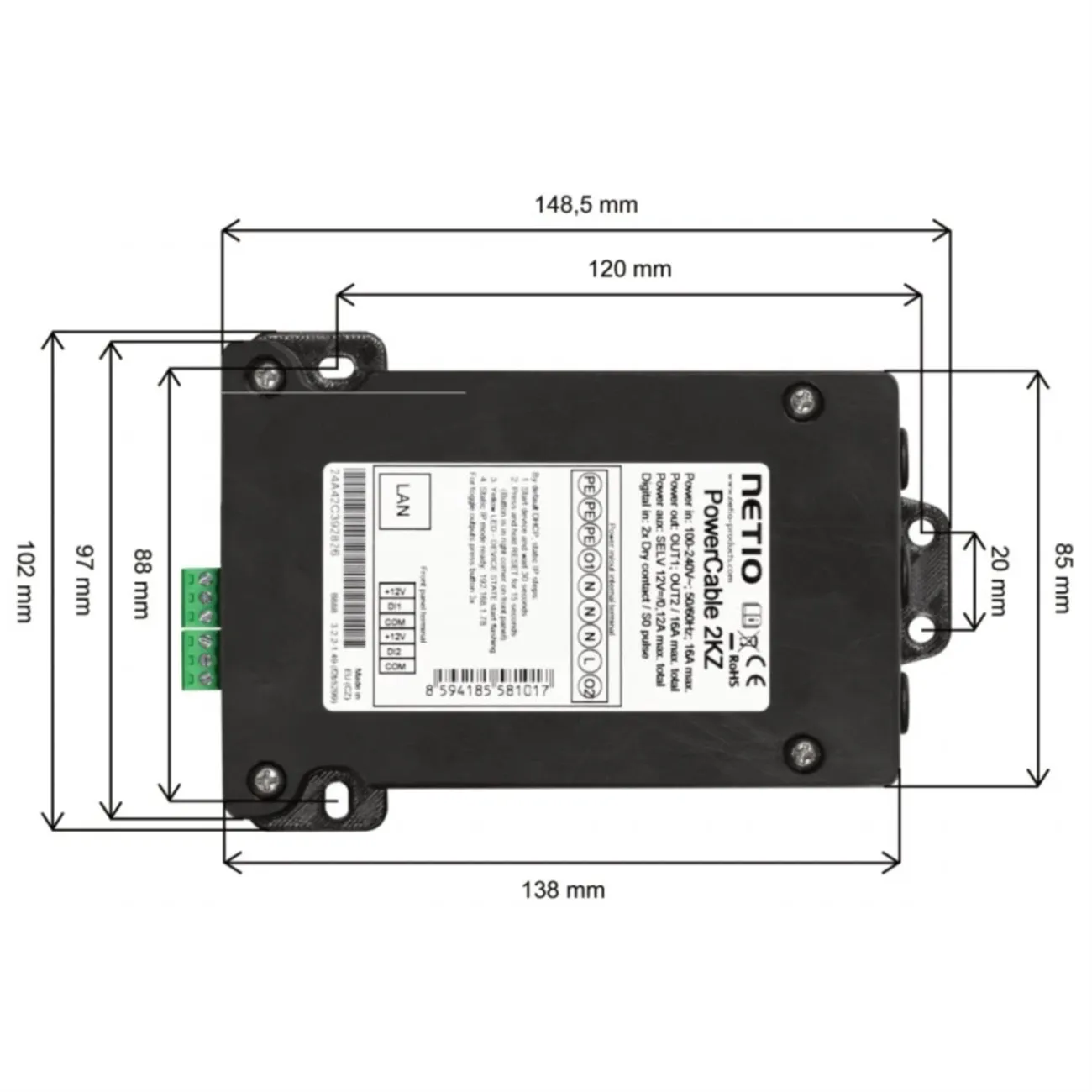

• Mechanické vlastnosti: 102 x 32 x 149 mm
• Ochrana: IP20
• Zvukový výstup: Ne
• Teplotní rozsah: -20 °C až +55 °C

Ovladače AV (nejpopulárnější):

• BrightSign
• Control 4
• Krestron
• ELAN
• Kramer
• Loxone
• NEETS / biamp
• RTI
• SAVANT
• SKAARHOJ
