PowerDIN ZP3

PowerDIN ZP3je třífázový nezávislý elektrický vypínač s LAN/WiFi v pouzdře na DIN lištu. Lze jej použít jako zařízení 3x16A nebo všechny vstupy mohou být napájeny z jedné fáze. Každý ze 3 výstupů lze nezávisle zapínat a vypínat pomocí webového rozhraní, Open API nebo NETIO Cloudu. Svorkovnice DI1 a DI2 SENSOR/DI lze použít k připojení externího teplotního čidla, mechanického spínače (suchý kontakt) nebo k počítání S0 pulzů. Několik zařízení NETIO lze také řetězově propojit k jednomu multiPDU pomocí portu nBus. Je možná integrace se systémy třetích stran pomocí Open API. Díky zabezpečené službě NETIO Cloud lze výstupy ovládat odkudkoli.

Základní funkce a vlastnosti

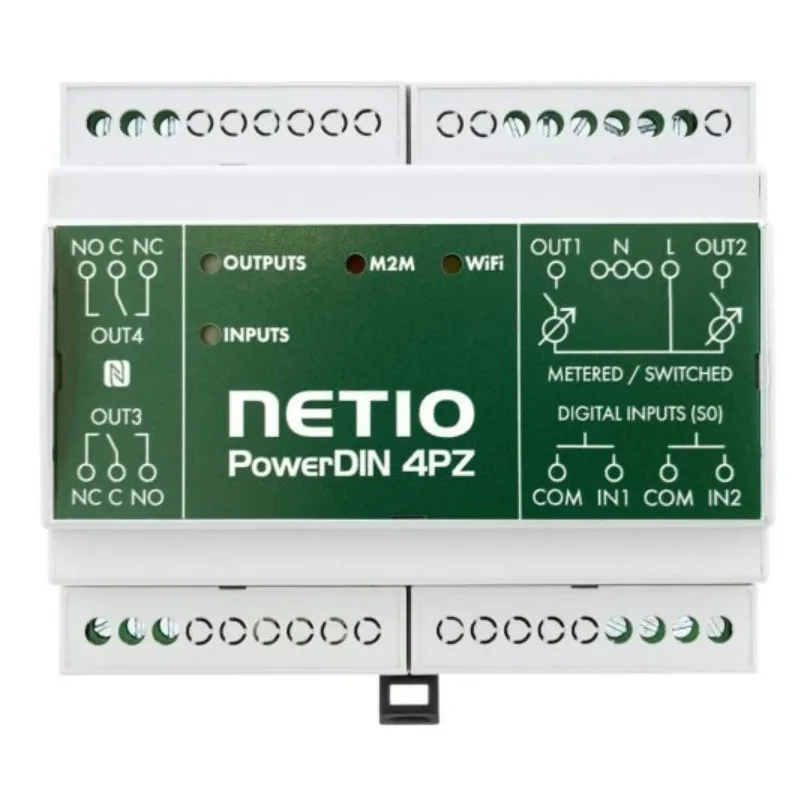

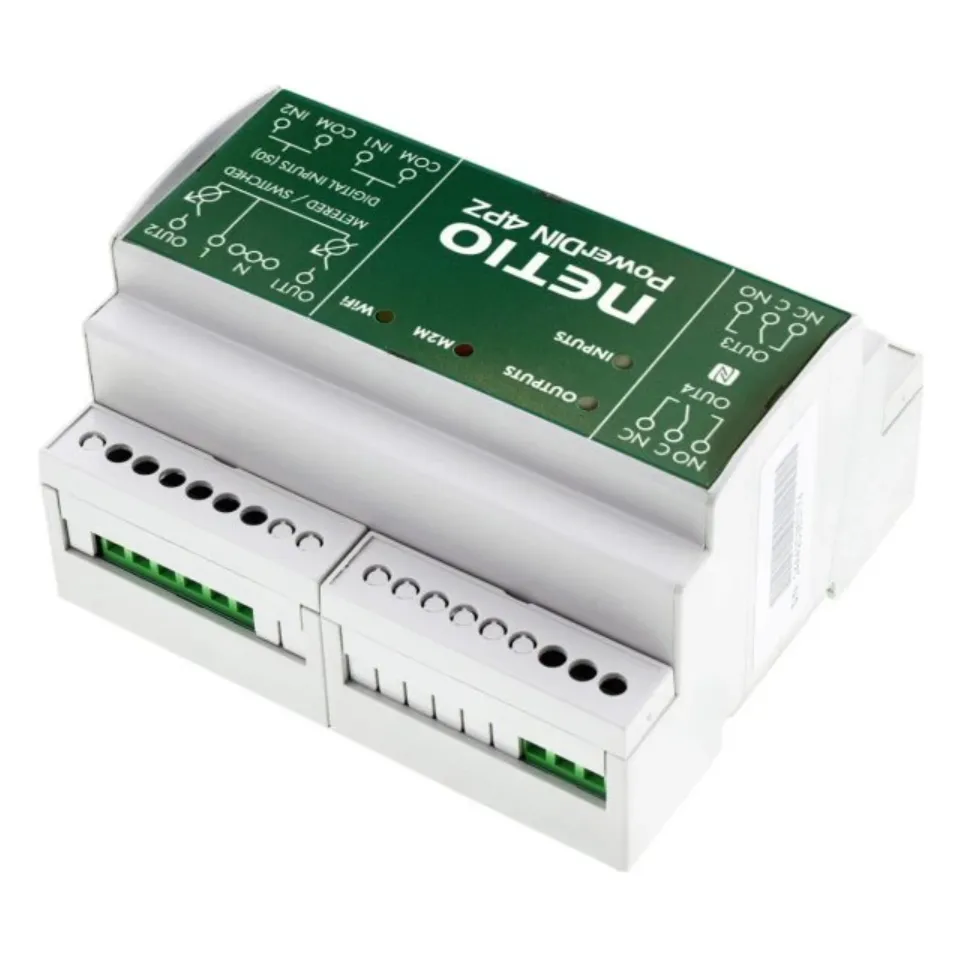

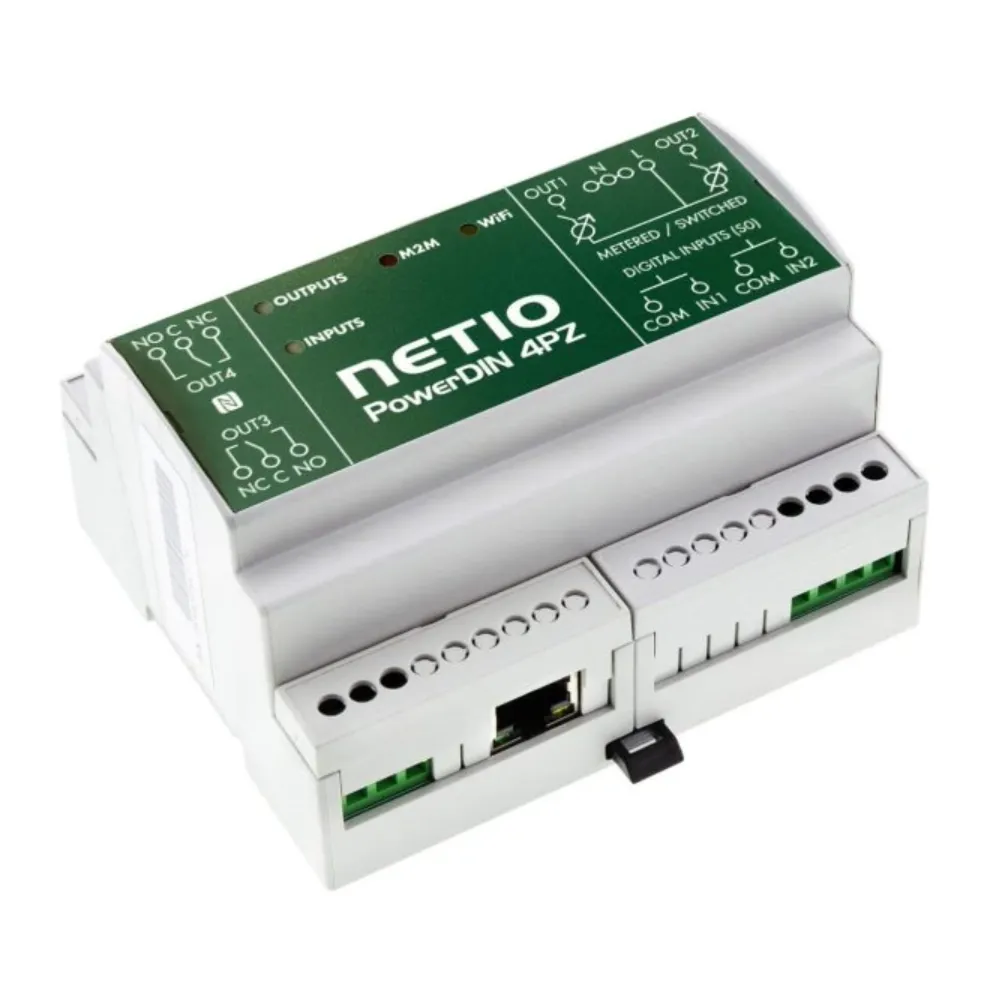

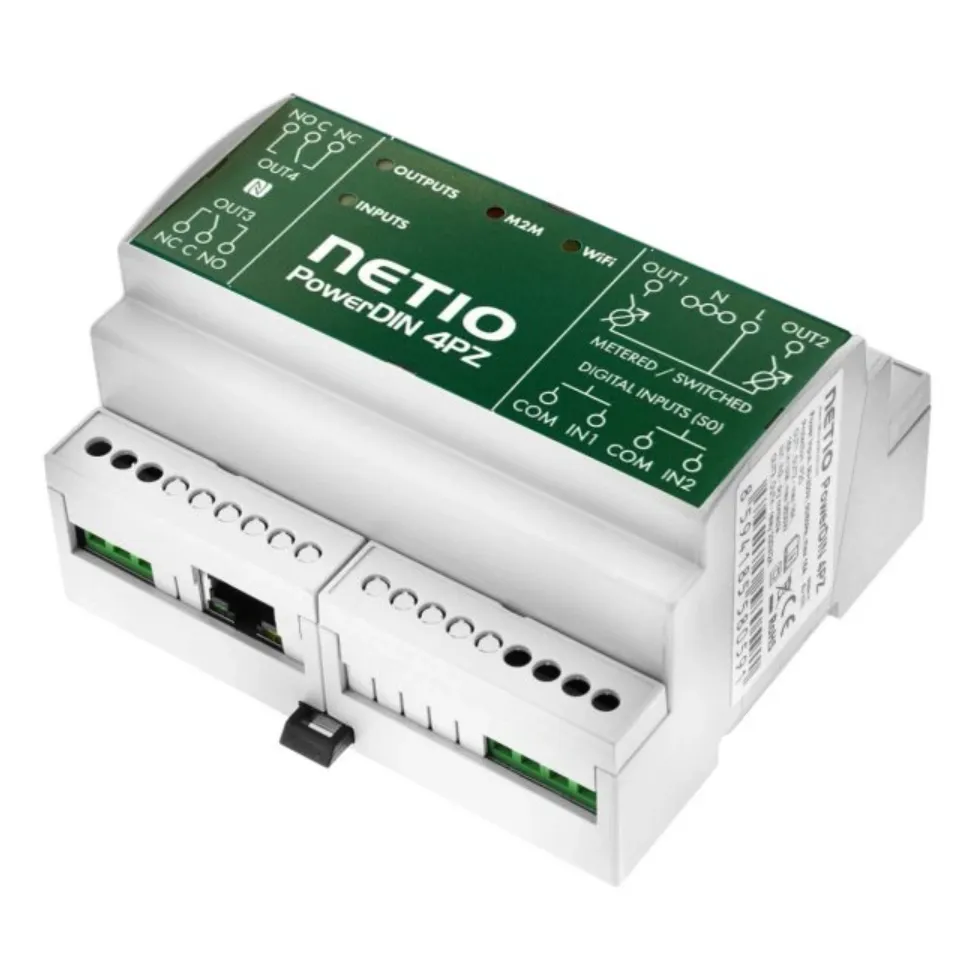

• PowerDIN 4PZ je dvojitý měřič elektřiny 110/230V max 16A s LAN/WiFi a I/O. Webové ovládání, podpora NETIO Cloud, Open API.

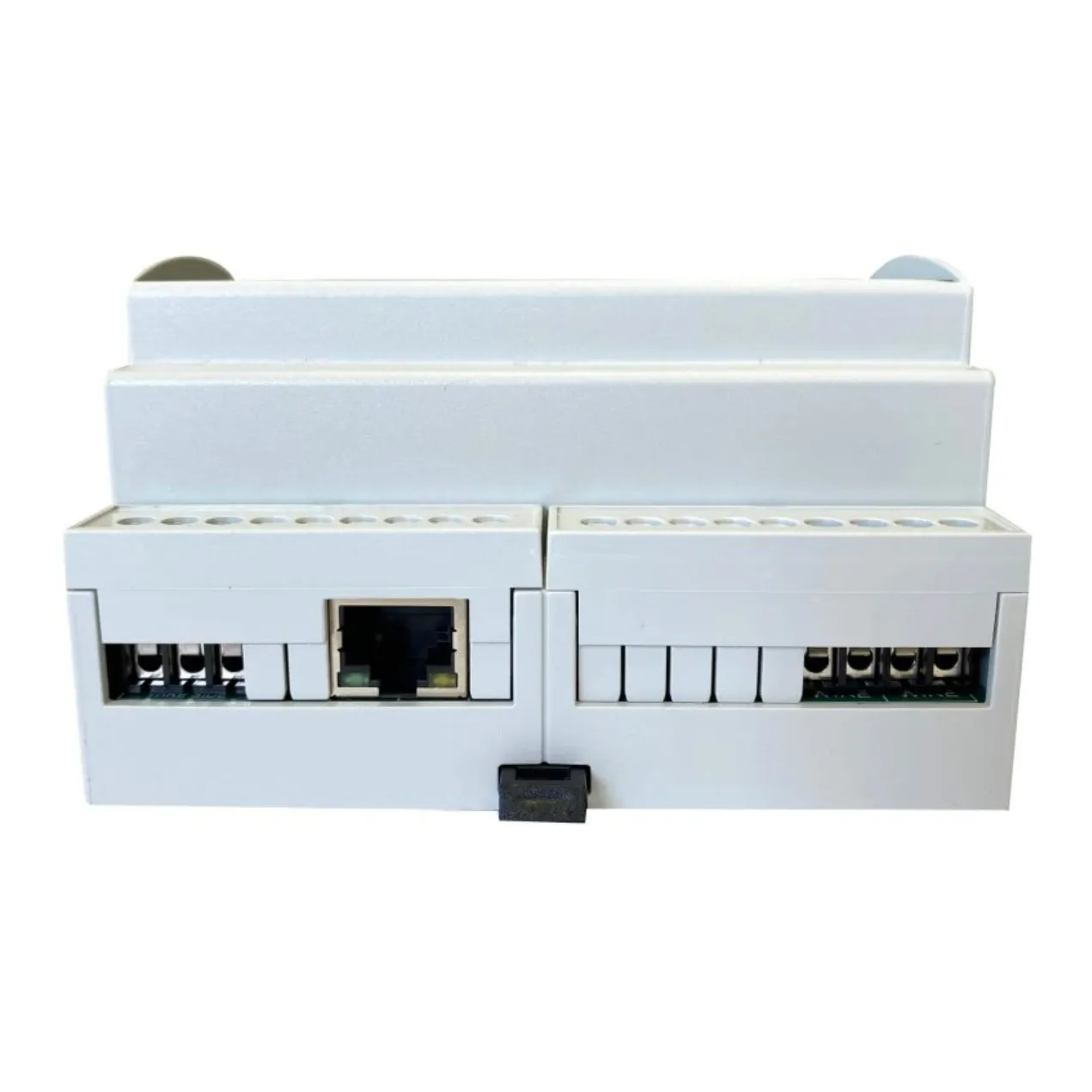

• NETIO PowerDIN 4PZ se připojuje k síti pomocí RJ45 (Ethernet) nebo WiFi (2,4 GHz – interní anténa).
• Výstupy 1 a 2 mají přesné měření elektřiny (110/230V, max 16A). Navíc lze výstupy zapínat a vypínat pomocí relé s nulovým proudovým spínáním.
• Výstupy 3 a 4 mají NO/NC reléové kontakty. Digitální vstupy 1 a 2 se čtyřbajtovými pulzními čítači lze použít k připojení momentálních spínačů (suchý kontakt) nebo S0 výstupů elektrického, vodního či podobného měřiče.

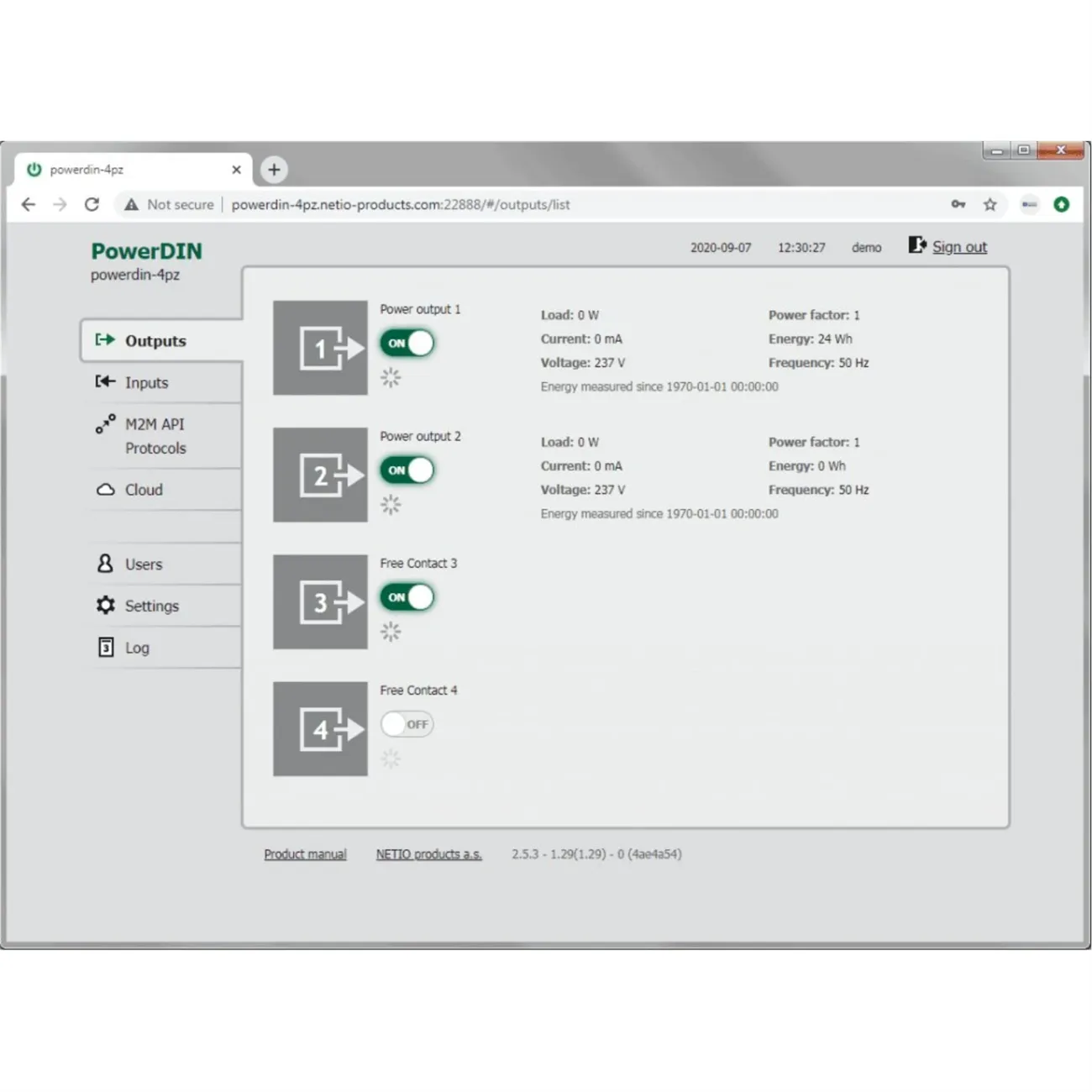

• Pomocí webového rozhraní produktu lze číst naměřené hodnoty a 4 výstupy lze zapínat nebo vypínat.
• Open API umožňuje integraci do systémů třetích stran pomocí široké škály protokolů (JSON, Modbus/TCP, SNMP, MQTT, Telnet, ..).

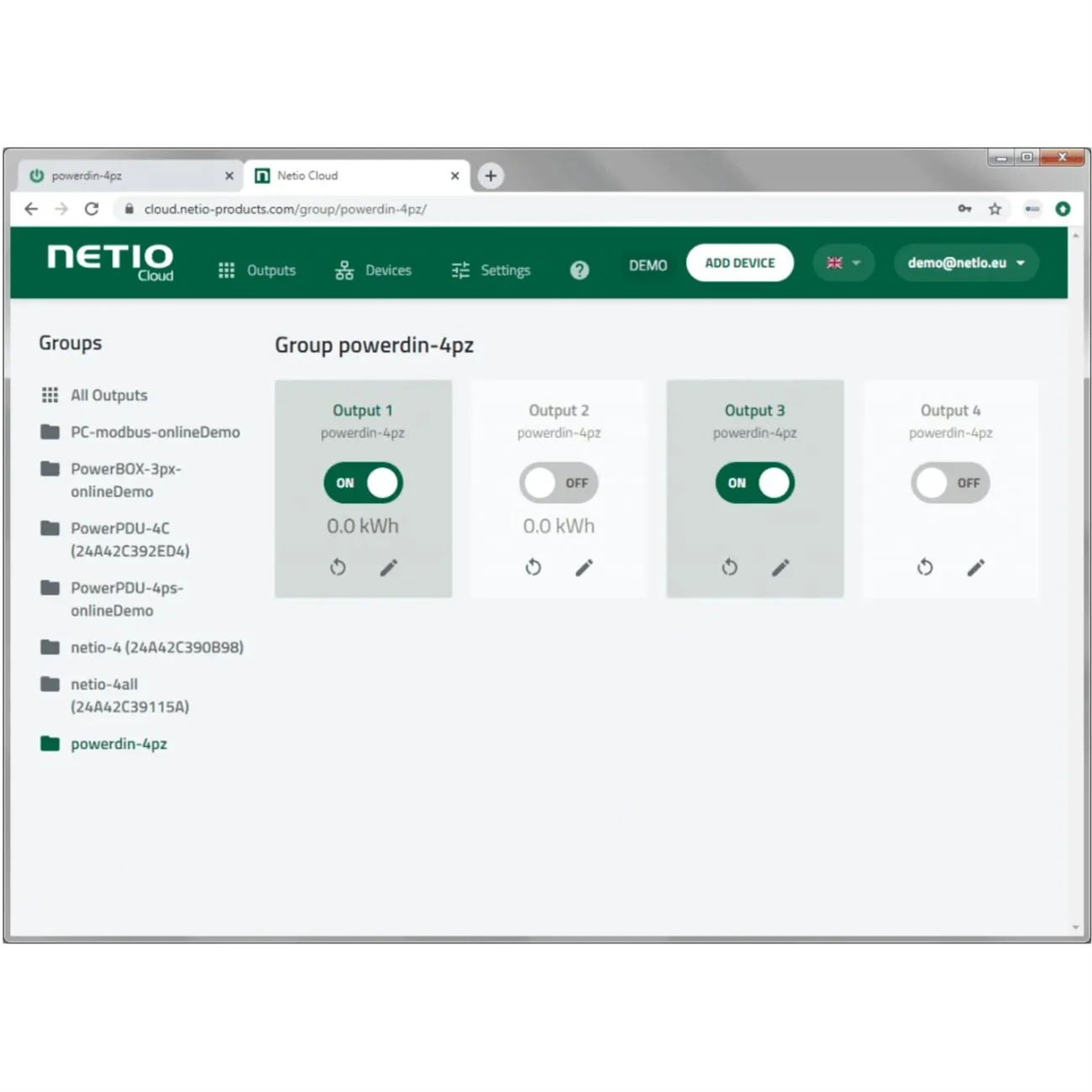

• Se službou NETIO Cloud lze výstupy ovládat odkudkoli. Služba NETIO Cloud, poskytovaná za poplatek, využívá SSL/TLS zabezpečení a servery v Evropě.
• DI - Digitální vstup
• Externí senzory
• HTTP pro webové rozhraní i pro protokoly (Open API, JSON XML)
• Netio Cloud a mobilní aplikace

Použití dálkově ovládaného elektroměru

• Monitorování spotřeby elektřiny pro stroje ve výrobním průmyslu
• Řízení nabíjení AC elektromobilů
• Přepínání výstupů napájení pomocí mobilní aplikace
• Měření spotřeby a řízení socketů z NETIO Cloud

Open API

Chytrý elektroměr NETIO PowerDIN 4PZ lze ovládat současně přes web i přes NETIO Cloud. Pro komunikaci s otevřeným API lze vybrat jeden M2M protokol najednou z následujících

• Modbus/TCP
• MQTT-flexQTT-flex
• Telnet
• URL API (http get)
• JSON přes HTTP
• XML přes HTTP
• SNMP v1
• SNMP v3
• HTTP(s) Push JSON
• HTTP(s) Push XML

Digitální vstupy pro S0 / momentární přepínač (suchý kontakt)

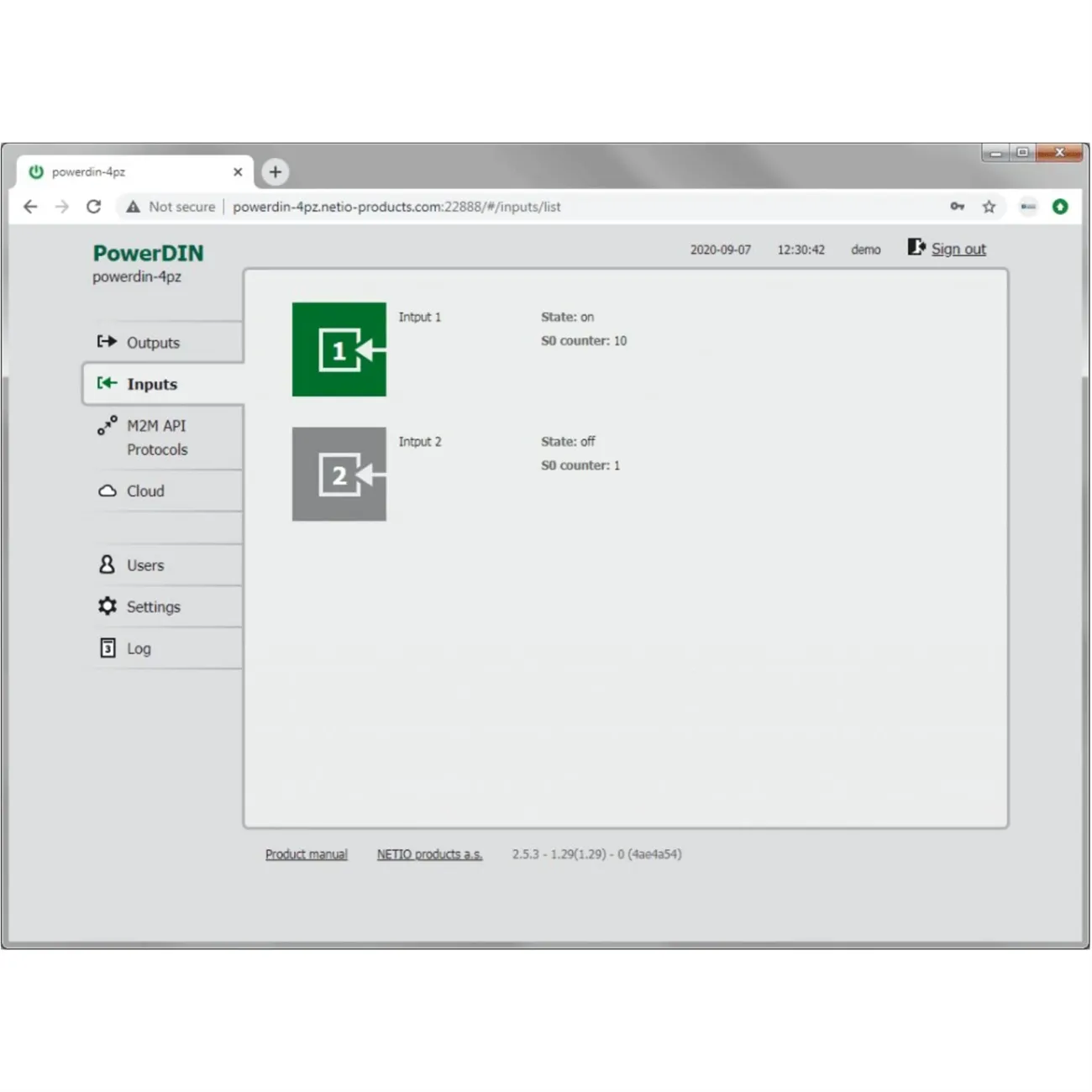

Digitální vstupy In1 a In2 lze použít k propojení suchých kontaktů, které lze následně monitorovat pomocí Open API. Kromě toho každý vstup obsahuje S0 pulzní počítač pro sledování spotřeby pomocí vodoměru, elektroměru nebo podobného elektroměru.

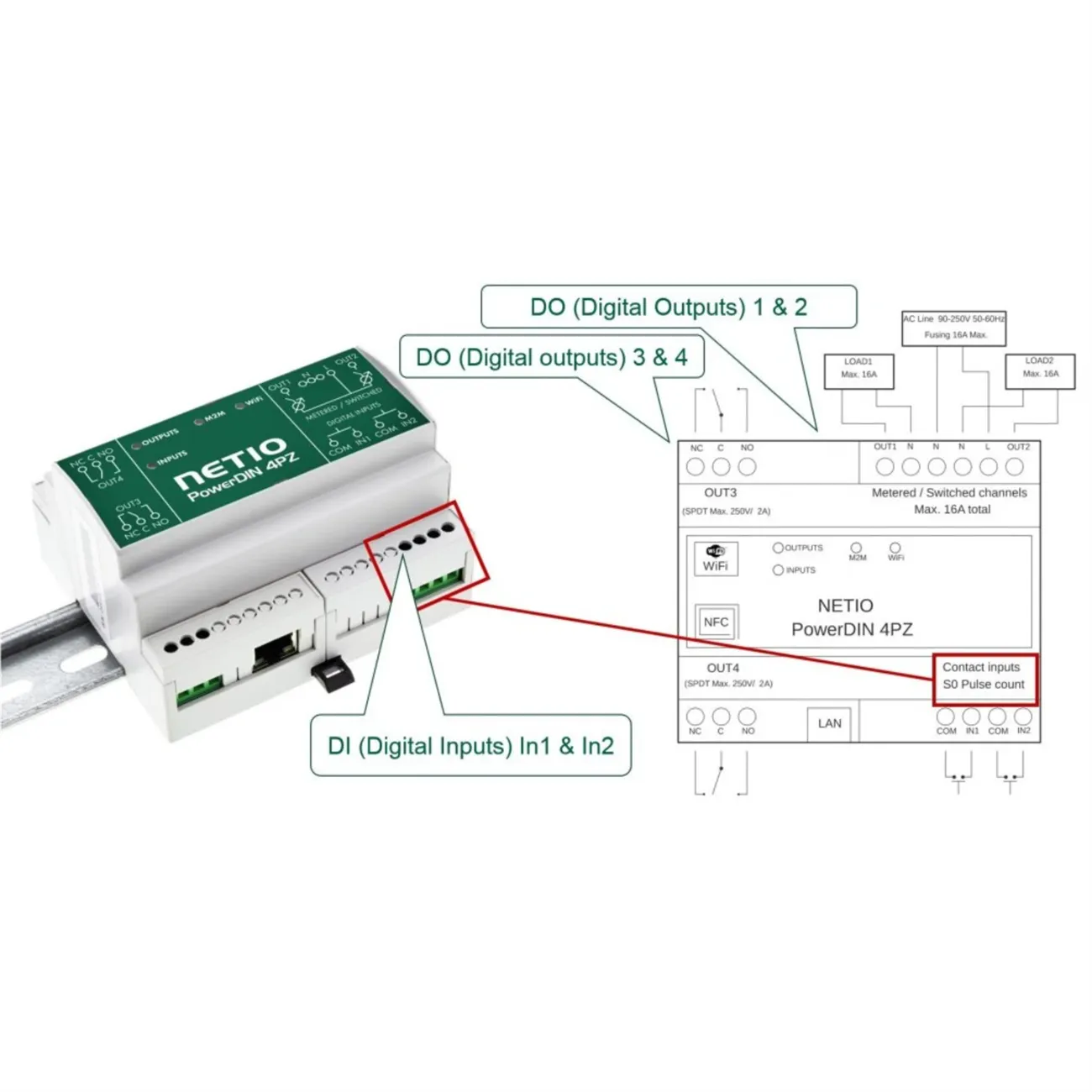

2+2 výstupy

Výstup	Měření	Přepínání	Maximální napětí / proud
Out 1, Out 2	A, W, Wh, TPF, V, Hz	Relé (ZCS)	110-230VAC / 16A
Out 3, Out 4		Relay	110-230VAC / 2A  48VDC / 2A

Elektro měření podporována na Out1, Out2

• 2x proud [A]
• 2x spotřeba [kWh]
• 2x Load [W]
• 2x TPF (Skutečný výkonový faktor)
• 2x fázový posun [-180...180°]
• 2x zpětná energie [Wh]
• Napětí [V]
• Frekvence [Hz]
• Přesnost měření: lepší než 1 %

Kvalita průmyslových výrobků
PowerDIN 4PZ LAN/WiFi duální elektroměr je určen pro profesionální použití.

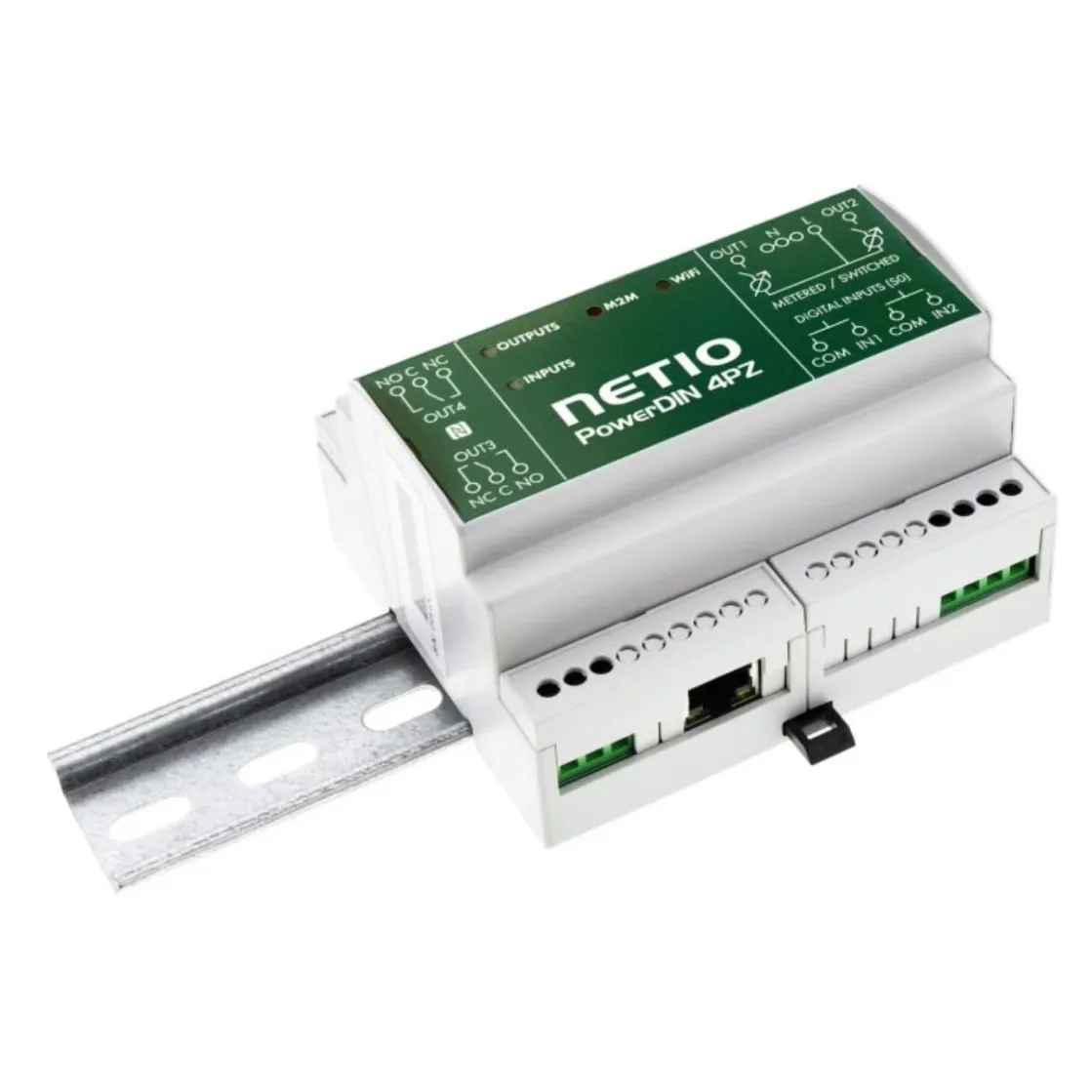

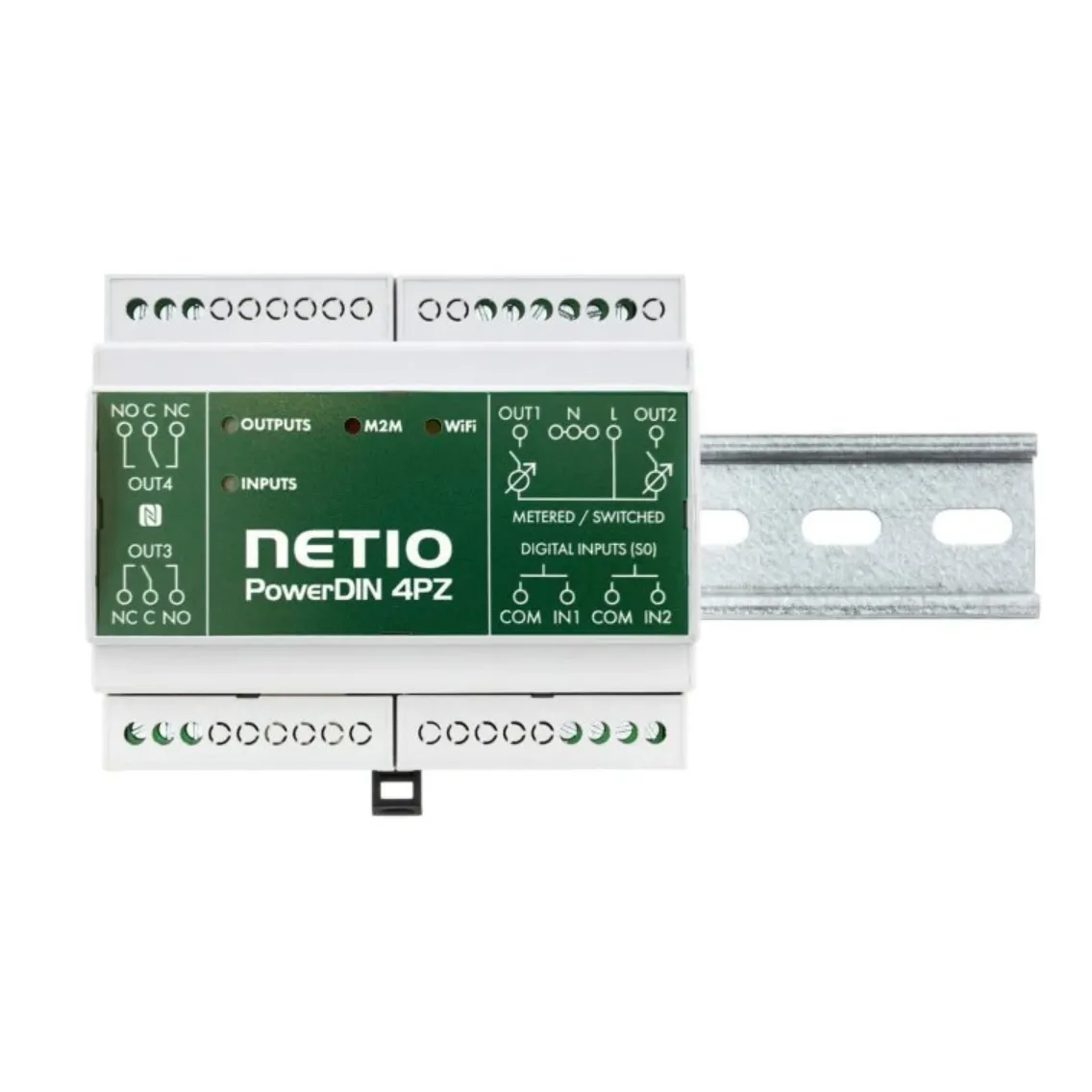

• Navrženo pro montáž na DIN lištu (6 jednotek).
• Dvoubodová tovární kalibrace (teplotní kompenzace).
• Stav PowerUp – stav výstupů po zapnutí zařízení je konfigurovatelný (zapnuto/vypnuto/poslední).
• ZCS – pro častější zapínání a vypínání spotřebiče než párkrát denně je podpora ZCS (Zero Current Switching) dlouhodobě důležitá. ZCS zajišťuje, že relé na výstupech 1 a 2 se přepnou, když je bezprostřední proud nulový.
• Funkce IOC (nezávislá výstupní kontrola) – stavy výstupů nejsou ovlivněny selháním připojení LAN, restartem síťové vrstvy ani aktualizacemi firmwaru.

Funkce plánovače (kalendář)
Díky funkci Scheduler lze každý výstup automaticky zapínat a vypínat v předem definovaných časech a dnech v týdnu. Harmonogram je užitečný pro úsporu energie a pravidelné restartování jiných zařízení.


NFC konfigurace = rychlé nastavení WiFi připojení
S aplikací NETIO Mobile2 a telefonem s podporou NFC lze produkt připojit k WiFi síti za 60 sekund.
Pro nastavení WiFi bez NFC má produkt vestavěný WiFi AP a také průvodce, který vás provede výběrem WiFi sítě a konfigurací připojení.

Ovladače AV

• BrightSign: bezplatný plugin AN47
• CONTROL4: volný ovladač pro řízení výstupů
• CRESTRON: volný ovladač pro řízení výstupů
• ELAN: volný ovladač pro řízení výstupů
• KRAMER: volný ovladač pro řízení výstupů
• NEETS: bezplatný ovladač AN44
• RTI: volný ovladač pro řízení výstupů
• SAVANT: volný ovladač pro řízení výstupů
•
• LOXONE: příklad AN53
• Home Assistant: řidiči podle komunity
• OpenHAB: ovladače podle komunity

Specifikace

• LAN (RJ45): Ano
• WiFi: Ano
• Web: Vestavěný webový server
• Online demo: Ano - http://powerdin-4pz.netio-products.com:22888/ (přihlášení: demo/demo)
• Aktualizace FW: Ano - web
• Mobilní aplikace: NETIO Mobile2 (Android)
• Instalace bez připojení ke cloudu: Ano
• Ovládací tlačítko: Ano (pod panelem)
• Služba: NETIO Cloud (za poplatek)
• Open API (M2M protokoly)
• JSON přes HTTP (výchozí)
• MQTT-flex (rozšířený MQTT, povoleno SSL)
• HTTP Push JSON
• HTTP Push XML
• SNMP v1
• SNMP v3
• Modbus/TCP
• XML přes HTTP
• URL API (http get) (pouze zápis)
• Telnet (pouze výstupy, zpětně kompatibilní s KSHELL)
• Podpora Lua: Ne
• Funkce plánovače: Ano (z FW 3.0.0.)
• Posílání e-mailů: Ne



• Napájecí vstup: svorkový blok (Ø 2,5 mm), 100-240VAC (50/60Hz) / max 16A
• Výkon: Koncový blok (Ø 2,5 mm)
• Měřené výstupy: 2 kanály
• Digitální výstupy: 4
• Digitální vstupy: 2 + S0 čítač (4 bajty)



• Vnitřní spotřeba: Max 2 W
• SPD – ochrana proti přepětí: Ano, typ 3
• Přepínací prvek: Relay (Out 1, 2: SPST-NO)
• ZCS (Zero Current Switching): Ano (výstupy 1, 2)
• IOC (výstupní stav nezávislý na aktualizacích FW): Ano
• Stav výstupů PowerUp: Zapnuto / Vypnuto / POSLEDNÍ stav

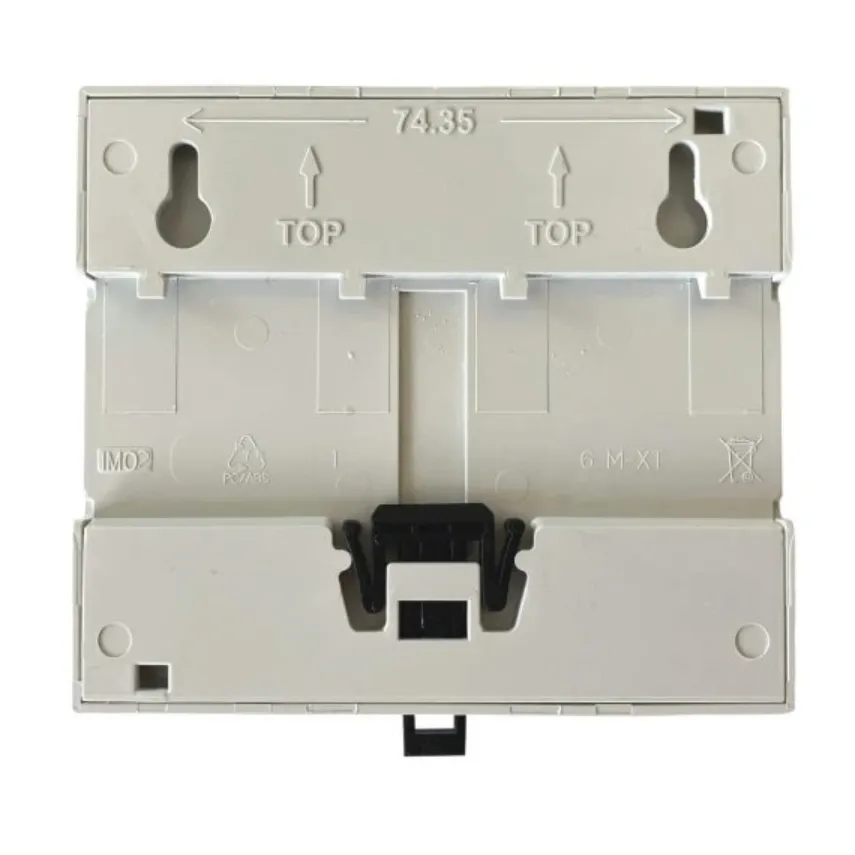

• Mechanické vlastnosti: 106 x 91 x 62 mm - 6M (SU) DIN
• Ochrana: IP20
• Zvukový výstup: Ne
• Teplotní rozsah: -20 °C až +55 °C
