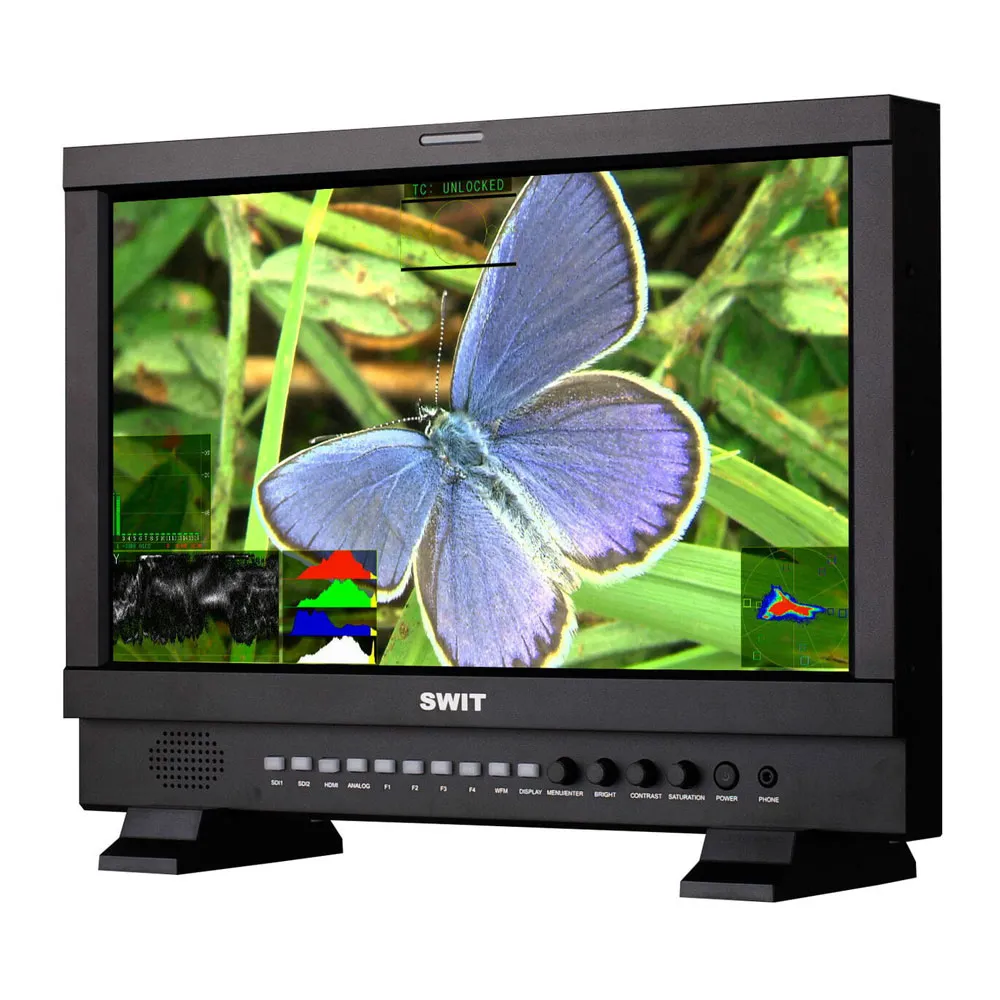

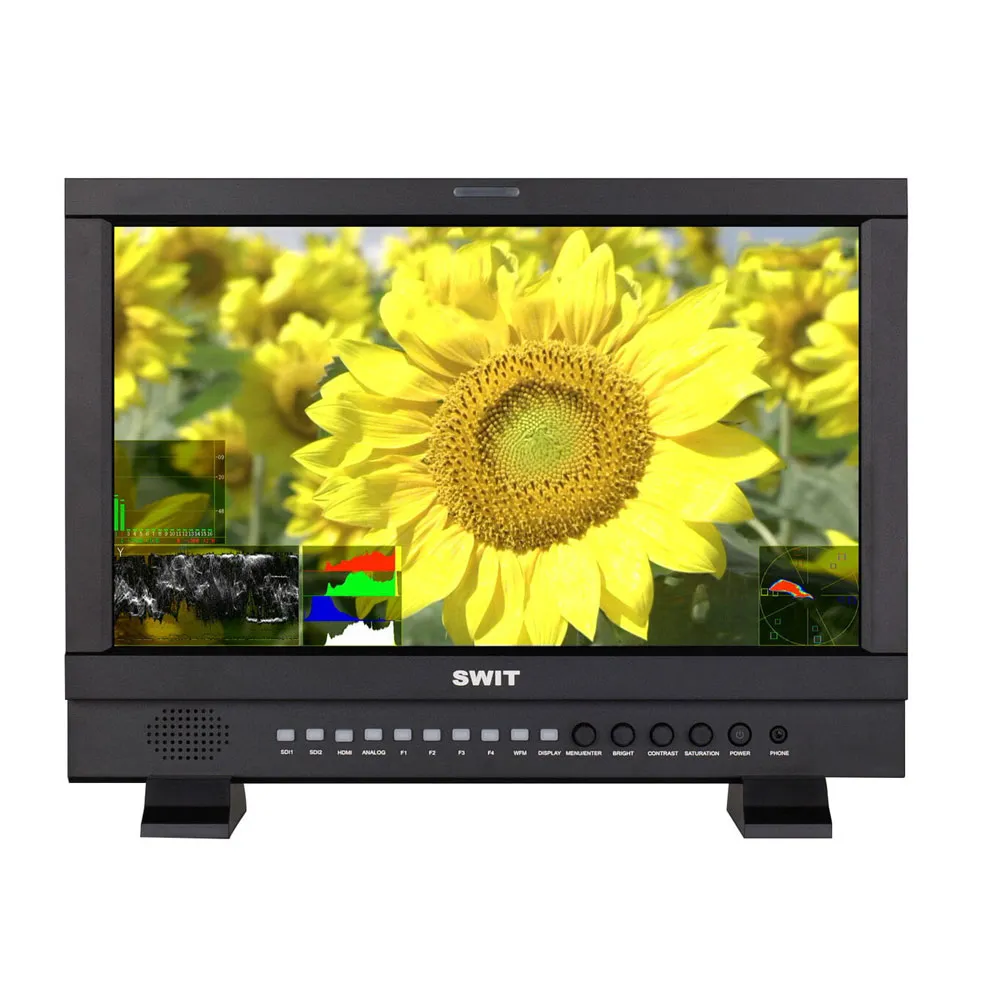

SWIT S-1173FS
17" FullHD Broadcast studio monitor, VESA, 3G-SDI vstup, IPS-LED, napájení XLR 4pin, Euro 220V, V-Mount baterie
Základní vlastnosti - 17palcový 1920×1080 IPS LED panel
- jas 300 nit, kontrastní poměr 700:1
- 100% pokrytí barevného gamutu DCI-P3
- Zpracování videa s nulovou latencí (0,01 snímku)
- 3DLUT Automatická autokalibrace bez PC, podpora USB sond X-rite i1 (SWIT OEM sonda), JETI Specbos 1211
- Vestavěné tabulky Delog LUT pro více kamer
- Nahrávání uživatelských 3DLUT přes USB
- Nástroje pro analýzu obrazu - Křivka / Asistent ostření / False Color / Zebra
- Univerzální možnosti napájení: XLR 4pin 12V, Euro 220V, V-Mount baterie
- IP webserver remote control
- Rozměry umožňují montáž do 19"racku výška 7U
- Vnější rozměry: 430×310×73mm
- Hmotnost 4650 g

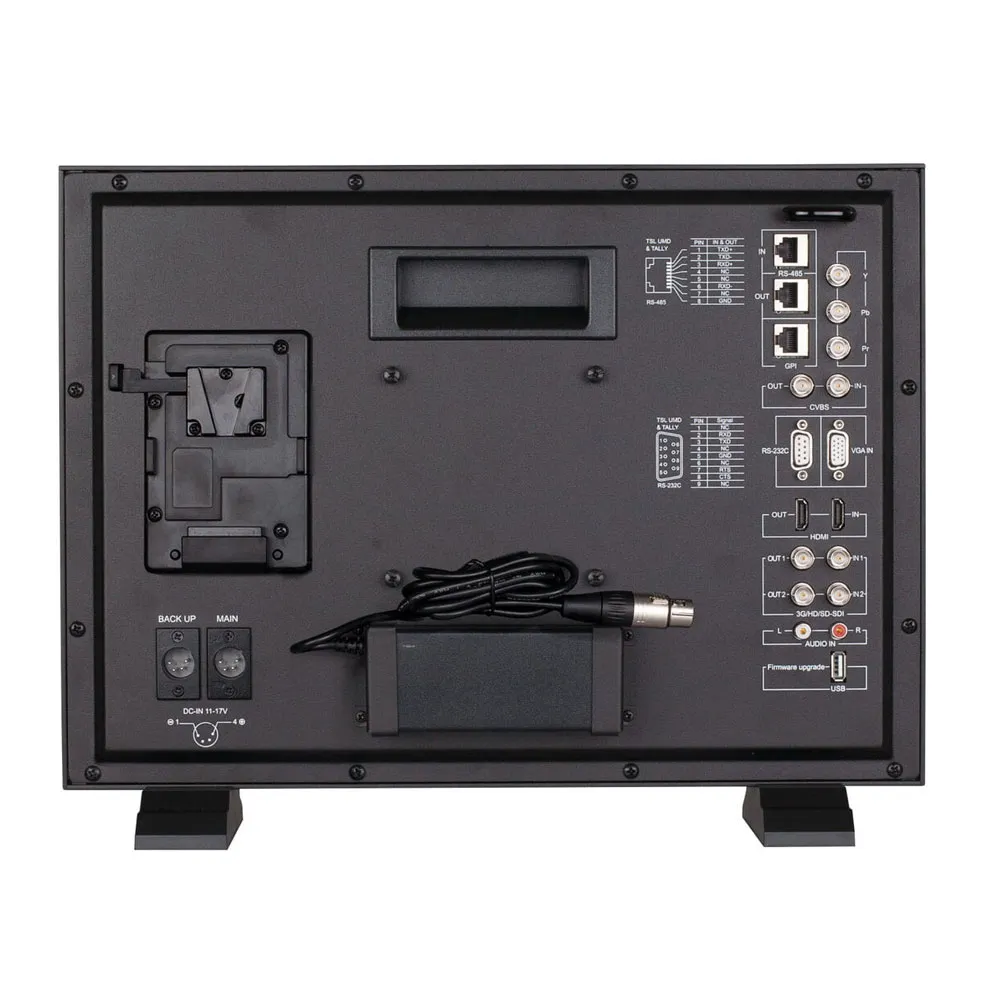

Víceformátový vstup/výstup
- S-1173F podporuje：
- 2K/3G/HD/SD-SDI vstup×2
- smyčka 2K/3G/HD/SD-SDI ×2
- Vstup HDMI® ×1
- Smyčka HDMI® × 1
- Vstup YUV ×1
- Vstup VGA ×1
- Vstup CVBS ×1
- Smyčka CVBS ×1
- RS485 Vstup UMD × 1
- RS485 UMD výstup×1
- RS232C UMD vstup ×1
- RS485 GPI vstup ×1
- Analogový audio vstup L/R×1
Asistenti pro analýzu obrazu
Waveform / vektorscope / histogram
S-1173F podporuje zobrazení asistenčních zobrazení, které lze individuálně zapínat/vypínat, volit polohu zobrazení (nahoru/dolů/ vlevo/vpravo), velikost, barvu a průsvitnost, převádět informace o vlastnostech a kvalitě videa (Luma, Barva, Sytost atd.) na grafy/vzory určující danou vlastnost na ose.
Vestavěné monitorování zvuku
Až 16kanálové měřiče s výběrem výstupu
S-1173F podporuje zobrazení 16kanálových SDI a 8kanálových HDMI® ukazatelů hlasitosti zvuku se značkami a informacemi o abnormální hlasitosti zvuku. Uživatelé si také mohou vybrat libovolné 2 kanály zvuku pro výstup přes 3,5mm jack nebo reproduktory. Polohu ukazatelů hlasitosti zvuku lze zvolit z možností Nahoru/Dolů/Levo/Doprava a lze zvolit zobrazení pouze 2 kanálů, 8 kanálů a celých 16 kanálů. Volit lze také značky stupnice, informace o výstrahách a průsvitnost vzoru měřiče zvuku.
Zobrazení UMD a textových stupnic
Protokol TSL 3.1/4.0
S-1173F podporuje UMD a Text-Tally zobrazení protokolu TSL 3.1/4.0 s možností výběru 1-126 TSL adres a zobrazením max. 8 písmen. Vstupy UMD přes port RS485 nebo RS232C a výstupy přes port RS485.
Peaking, R/G/B/Mono only, Zebra, False color
Časový kód, H/V zpoždění, AFD, Značky měřítka
Kalibrace barev 3DLUT
Vestavěné de-Log LUT a nahrávání uživatelských LUT
Podpora přesné kalibrace barev 17x17x17 3DLUT. Pomocí profesionálního analyzátoru barev (např. KONICA MINOLTA CA310) a 3DLUT kalibračního softwaru (např. SpectralCal CalMAN5) změřte a vygenerujte 3DLUT soubor kostky, který nahrajte do monitoru pomocí USB paměti.
Monitor má také vestavěné kamerové logy do kon- verze LUT Rec 709, včetně Log-C, C-log, S-log2， S-log3, V-log, J-log1, RedLogFilm.
Do monitoru můžete importovat vlastní 3DLUT pomocí USB paměti.
Aktualizace firmwaru přes USB
S-1173F poskytuje standardní port USB pro aktualizaci firmwaru. Uživatelé si mohou stáhnout
nejnovější soubor firmwaru na paměť USB a vložit jej přímo do monitoru S-1173F a provést aktualizaci bez připojení k počítači.
Více možností napájení
V-mount / Gold mount / 220V euro / Síťový adaptér 12V XLR
S-1173F poskytuje 4kolíkovou zásuvku XLR stejnosměrného vstupu 11-17 V a montážní desku V-mount nebo Gold mount pro venkovní použití.
Tříbarevné světlo TALLY
Vstupní signál RS485
K dispozici jsou tři barvy světla Tally: Červená, zelená a žlutá. Uživatelé mohou definovat piny portu RS485 pro ovládání světel TALLY.
