Blackmagic Design ATEM Mini Extreme ISO G2

Live streaming, záznam všech vstupů, na USB disk nebo CF Express kartu, pokročilá konektivita, 8 HDMI vstupů, 1 remote vstup, 3 HDMI výstupy

Blackmagic Design ATEM Mini Extreme ISO G2 je kompaktní video střižna pro malé, nebo přenosné broadcastového studio s 8 HDMI vstupy, vestavěným streamovacím enginem, multi-view, Thunderboltem pro nahrávání a přehrávání, funkcí USB webkamery, DVE, chroma klíče, mediálním přehrávačem a ISO nahráváním všech 8 video vstupů. Má 3 nezávislé AUX video výstupy, které lze nastavit podle potřeby.

K záznamům na CFexpress kartě lze přistupovat přes síť pomocí 10G Ethernet portu. Pro audio má symetrický XLR vstup, MADI vstup a Fairlight status display s menu je přímo na zařízení nebo přes ATEM software control. K dispozici je také sluchátkový výstup pro audio monitoring. V media poolu máte dokonce 200 snímků animace pro Stinger přechody.

Základní vlastnosti:

• Celkový počet video vstupů: 9
• Celkový počet výstupů: 4
• Celkový počet AUX výstupů: 4
• Rychlosti SDI: 1,5G, 3G
• HDMI video vstupy: 8x HDMI typ A, 10bitové HD přepínatelné, 2kanálové embedované audio
• HDMI video výstupy: 3
• HDMI programové výstupy: 3
• Celkový počet audio vstupů: 2x XLR combo s phantomovým napájením, 1x BNC (32kanálový MADI digitální audio vstup)
• Celkový počet audio výstupů: 1x 6.35mm jack pro sluchátka
• Připojení Timecode: Není
• Referenční vstup: Není
• Video Re-Sync: Na všech 8 HDMI vstupech a vzdálených zdrojích
• Převod snímkové frekvence a formátu: Na všech 8 HDMI vstupech a vzdálených zdrojích
• Výstup webkamery: 2x USB-C podporující 720p nebo 1080p při PGM frame rate
• Celkem MultiViews: 1x HDMI, 1x Webcam
• Připojení ovládacího panelu: Ethernet. Přímé spojení mezi panelem a jednotkou, nebo přes síť
• Interní generátor timecodu: Ano
• Výstup pro tally: Přes Blackmagic HDMI a vzdálené kamery
• Ethernet: 1x 1G Ethernet pro jednoduché streamování, ovládací panely a připojení k internetu, 1x 10G Ethernet pro záznam
• Rozhraní pro počítač:
• 2x USB Type-C 3.1 Gen 1 pro záznam na externí disk, výstup webkamery, softwarové ovládání, aktualizace a připojení panelu
• 1x Thunderbolt pro výstup fill/key videa, video vstup, ethernet pro přístup k úložišti a napájení
• Obsah balení
• ATEM Mini Extreme ISO G2
• Externí napájecí adaptér 12V DC

Vestavěný Thunderbolt nabízí živé zachycení videa a přehrávání, což umožňuje použití efektového softwaru v reálném čase nebo DaVinci Resolve pro replaye živých akcí. DaVinci Resolve dokáže zobrazit živý video vstup switcheru, a když stisknete tlačítko Point of Interest (POI), DaVinci přepne na přehrávání všech 8 ISO souborů, takže si můžete vybrat kamery a spustit replaye. Následně můžete nastavit předběh (preroll) a seřadit více kamer do jednoho replaye – a to s optickým zpomalením pomocí optical flow. Pak jednoduše načtete replay do timeline a nahrajete ho na sociální sítě.


Všechny modely řady ATEM Mini mají USB rozhraní pracující v režimu webové kamery pro výstup streamovaného pořadu a HDMI výstup vhodný např. k náhledu pomocí televizorů a projektorů. Modely ATEM Mini Pro a Extreme dovolují využít USB rozhraní i pro záznam na USB disky. Mikrofonní vstupy pak umožňují připojení mikrofonů pro záznam interview a komentářů prezentací.

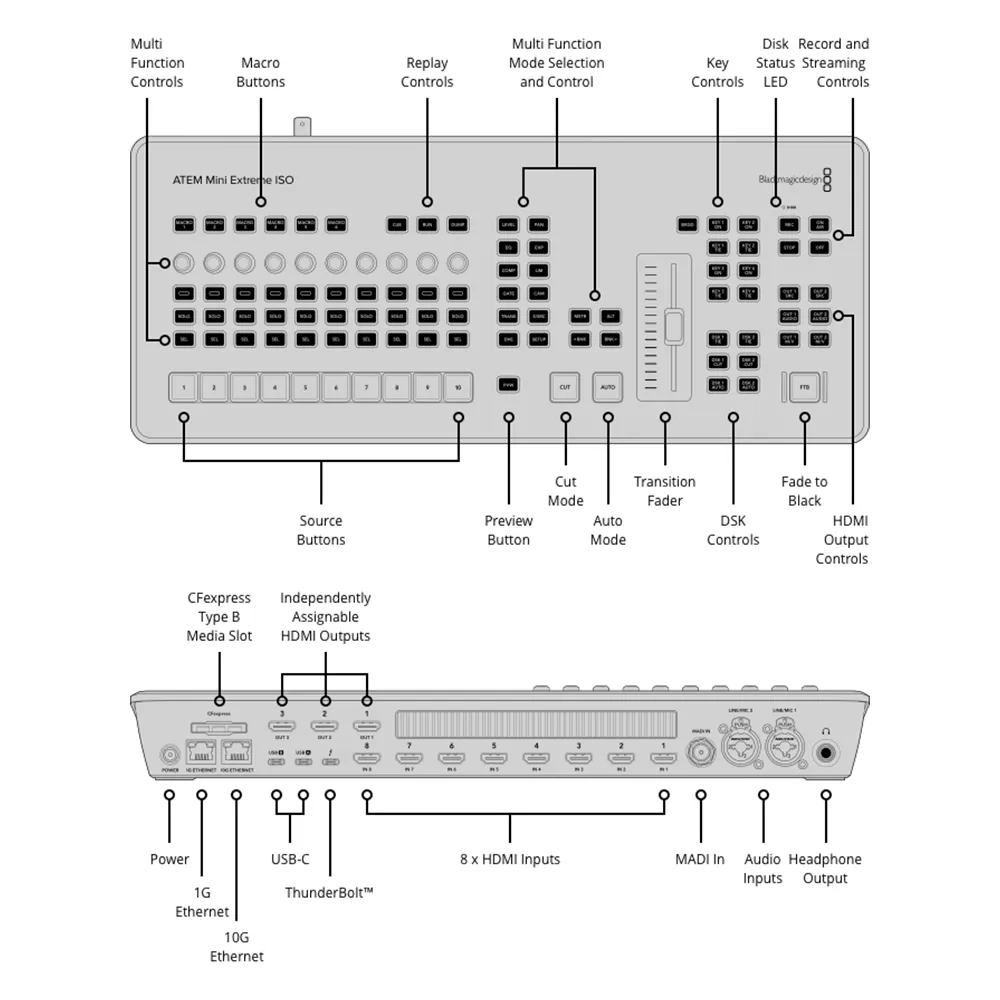

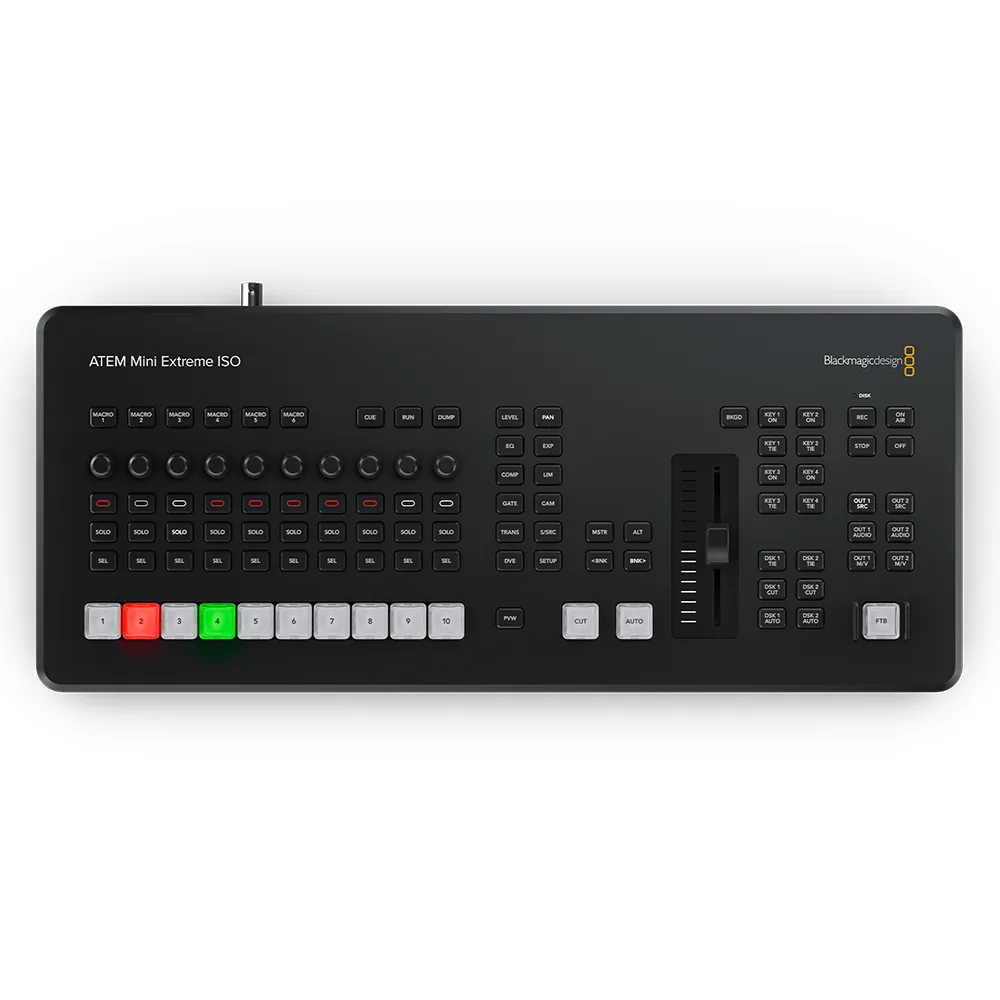

ATEM Mini Extreme ISO G2 je kombinací přepínače a ovládacího panelu. Přední část má tlačítka pro výběr zdrojů, spouštění přechodů a nastavení video efektů. Nechybí ani manuální páčka pro přechody (fader místo T-Bar páky). V horní části se nachází ovládací oblast pro mix zvuku s živou indikací hlasitostí. K dispozici jsou také tlačítka pro nahrávání, streamování a samostatná tlačítka pro výstup, která umožňují přepínat mezi 8 kamerami, programem, náhledem, multi-view nebo Fairlight statusem.

Pokud budujete podcastové studio nebo potřebujete více mikrofonů, ATEM Microphone Converter vám umožní rozšířit počet audio vstupů. Připojuje se k ATEM Mini Extreme ISO G2 přes MADI port a jednotky lze řetězit za sebou pro přidání dalších vstupů. Každý převodník má 4 analogové vstupy a podporuje phantomové napájení.

Streaming
Modely ATEM Mini Pro a ATEM Mini Extreme přinášejí navíc hardwarový enkodér pro živé streamování pořadů pomocí ethernetového rozhraní. To dovoluje vysílat např. na platformy YouTube, Facebook a Twitch, ve vysoké kvalitě, bez nebezpečí vypadlých snímků a s jednodušší konfigurací. Aplikace ATEM Software Control nabízí řadu funkcí pro nastavení streamu; náhled stavu vysílání je rovněž zobrazen na multi-view výstupu vč. datového toku. Pokročilí uživatelé a technici studií mohou upravit streamovací profily v XML souboru, který obsahuje kompletní nastavení zařízení.

Pro snazší streamování z lokací mimo studio podporují modely ATEM Mini Pro a Extreme připojení k internetu pomocí 4G a 5G mobilních telefonů (se systémy iOS a Android) a rozhraní USB. Tuto funkci lze využít také k vytvoření záložního připojení k ethernetovému rozhraní pro vyšší provozní spolehlivost. Po připojení je telefon z USB rozhraní rovněž napájen.

Záznam na USB disky
Varianty ATEM Mini Pro a Extreme dále podporují přímý záznam streamovaného videa na USB disky. To dovoluje realizovat dlouhé záznamy – ve stejném H.264 formátu s AAC zvukem, v jakém je realizováno streamování – i následný upload na další on-line video platformy, např. YouTube nebo Vimeo. Režie podporují nekonečný sekvenční záznam na několik disků připojených např. pomocí USB hubu nebo produktu Blackmagic MultiDock. Nastavení záznamu i volbu disků je možné provádět pomocí programu ATEM Software Control; multi-view výstup zobrazuje stav záznamu.

Verze ATEM Mini Pro ISO a Extreme ISO umožňují následnou postprodukci živých pořadů díky simultánnímu záznamu několika stop videa, tj. všech neupravených vstupů a výstupu pořadu včetně metadat a časového kódu. Spolu s videi jsou ukládány také použité statické snímky. Uživatelé tak mohou snadno upravit již odvysílaný pořad pomocí barevných korekcí, efektů a nové grafiky. Zvuková stránka pořadu je zaznamenána taktéž, pro následnou audio postprodukci.

ISO modely jsou schopny uložit rovněž projekt ve formátu aplikace DaVinci Resolve, takže jej lze následně otevřít jediným kliknutím myši! Soubor projektu zachovává veškeré střihy, prolínací efekty i statické snímky. Díky tomu lze snadno upravit střih stop nebo je zcela nahradit pomocí funkce DaVinci Resolve Sync Bin pro vícekamerový střih. Pro transformaci projektu do Ultra HD a barevné korekce v maximální kvalitě lze zaznamenané stopy nahradit za původní Blackmagic RAW videa z kamer.

Vstupy/výstupy
Dva nezávislé stereofonní audio vstupy s 3,5mm konektory typu jack dovolují využívat např. klopové mikrofony pro vysílání rozhovorů a debat. Zvukové jádro režií ATEM Mini je založeno na technologiích značky Fairlight pro vysoce kvalitní a stabilní míchání všech zdrojů zvuku (HDMI, mikrofonní vstupy) v reálném čase. Varianty ATEM Mini Extreme nabízejí navíc sluchátkový výstup.

Každý z HDMI vstupů je plně synchronizován a automaticky převádí 1080p, 1080i a 720p signál do aktuálního rozlišení režie. V pracovním režimu Program/Preview může HDMI výstup zobrazovat náhled výstupu z kamer nebo vytvářený pořad, modely ATEM Mini Pro a Extreme nabízejí navíc multi-view výstup.

ATEM Software Control
Bezplatně dodávaná aplikace ATEM Software Control odemyká skrytou sílu režií ATEM Mini! Dovoluje plně konfigurovat veškeré funkce režie prostřednictvím rozhraní USB nebo Ethernet; síťové rozhraní navíc umožňuje připojení více uživatelů. Integrovaná knihovna médií slouží k importu až 20 statických RGBA snímků z aplikace ATEM Software Control pro loga, titulky či úvodní obrazovky, příp. lze importovat grafiku z aplikace Photoshop díky dodávanému plug-inu. Navíc lze ukládat nastavení režie do XML souborů, či dálkově ovládat diskové rekordéry HyperDeck po rozhraní Ethernet.

DVE efekty
Modely ATEM Mini Extreme nabízejí čtyři klíčovací efekty v režimu chroma pro snadnou tvorbu efektních virtuálních studií s až čtyřmi kamerami. Díky osmi vstupům lze připojit čtyři kamery plus stejný počet generovaných pozadí ze systému virtuálního studia. Případně lze vytvářet statické kamerové pozice a jako pozadí využít statické snímky z interních knihoven a přehrávačů médií. Samozřejmostí je možnost vytvářet makra pro změny kamer a nahrání korektních pozadí do knihoven médií. Další možností je využití produktu DeckLink Quad HDMI a programu pro generování virtuálních studií v reálném čase.

Krom dvou nezávislých DVE efektů u modelů ATEM Mini Extreme je k dispozici rovněž velice výkonný kompoziční procesor SuperSource s dalšími čtyřmi DVE vrstvami a dodatečnou vrstvou pro pozadí. Libovolný ze vstupů režie ATEM Mini Extreme lze využít jako zdroj pro jednotlivé DVE vrstvy, které jsou následně zkombinovány s pozadím zvoleným z knihovny médií. Nástroj SuperSource je ideálním pomocníkem při kompozicích typu obraz-v-obraze s několika moderátory a hosty při zachování dvou DVE efektů pro další grafiku.

Multiview
U složitějších produkcí s větším počtem kamer je třeba sledovat všechny výstupy z kamer a dalších zdrojů videa společně, na jediném monitoru. Modely ATEM Mini Pro a ATEM Mini Extreme nabízejí profesionální multi-view výstup pro zobrazení náhledu všech video vstupů a náhledů Program a Preview na monitoru nebo HDMI TV. Každý z náhledů kamer zobrazuje také název, audio metry a signalizační (tally) indikátor. Multi-view náhled zobrazuje rovněž přehrávač médií, stav záznamu i streamování a virtuální mixážní pult Fairlight.

ATEM Streaming Bridge
ATEM Streaming Bridge je specializovaný převodník H.264 video streamů z režií ATEM Mini Pro a ATEM Mini Extreme na rozhraní SDI a HDMI. To usnadňuje přenos videa v rámci lokálních sítí nebo globálně prostřednictvím internetu. Použitý H.264 video kodek zaručuje vysokou obrazovou kvalitu při nízkém datovém toku. ATEM Streaming Bridge tedy dovoluje vytvářet rozvětvenou síť studií vybavených režiemi ATEM Mini Pro a Extreme a spolupracovat tak např. s bloggery nebo lokálními zpravodajskými organizacemi. ATEM Software se postará o vytvoření konfiguračního souboru, který mohou uživatelé zaslat e-mailem jednotlivým studiím.
