Reference: Významná modernizace Kulturního a kreativního centra v Ostrově nad Ohří v oblasti video technologií
Kulturní a kreativní centrum prošlo významnou modernizací. Nově je vybaveno zázemím pro profesionální záznam i živé přenosy. Instalace přinesla univerzální, modulární a síťově propojený systém, který umožní maximálně efektivní využití techniky napříč prostorem celého centra
Obnova video technologií v KKC Ostrov nad Ohří
Realizace projektu proběhla v průběhu září 2025
Modernizace zásadně posunula technické zázemí pro divadlo i nahrávací studio, které nyní fungují jako jeden propojený celek. Díky tomu je možné nejen natáčet koncerty a divadelní představení, ale také je přímo streamovat online nebo záznamy rychle zpracovat pro další využití. Podařilo se vytvořit univerzální, modulární a síťově propojený systém, který umožní maximálně efektivní využití techniky napříč prostorem celého kulturního centra. V tomto projektu se firma DISK Systems zúčastnila jako subdodavatel, v rámci instalace všech video komponent, včetně klíčové části sítě pro video.
Propojení studia a divadla

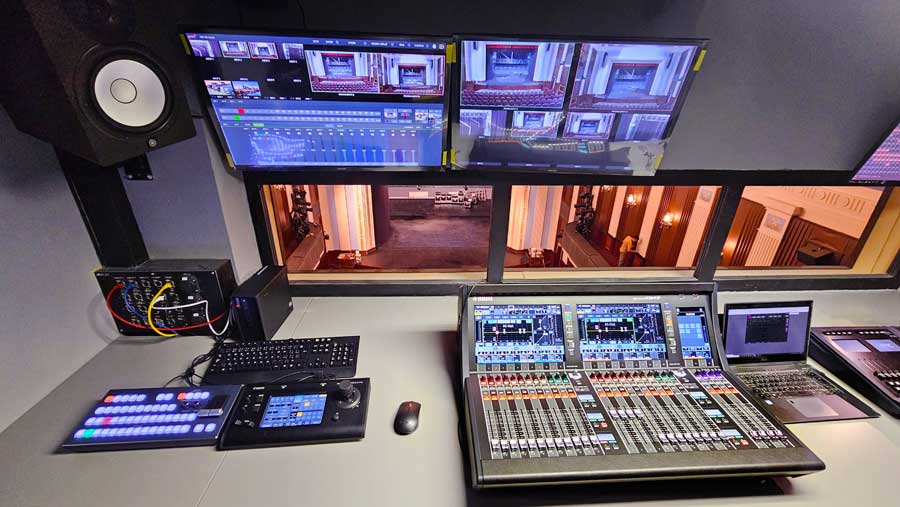

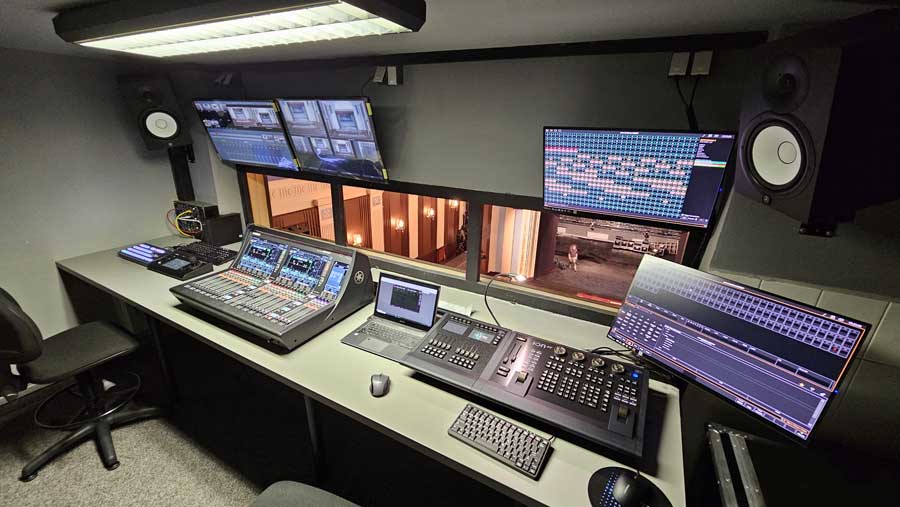

Hlavní myšlenkou projektu bylo vytvořit systém, který bude využitelný pro různé účely a v různých prostorách kulturního domu – systém PTZ kamer v divadle, které budou sloužit pro video inspici během divadelních představení, budou umožňovat jednoduchý záznam zkoušek a snadné odbavení různých prezentačních akcí z prostor sálu divadla do videokonferencí a na sociální sítě YouTube a Facebook. Video režie Tricaster Mini S napojená na divadelní sál umožňuje, kromě záznamu a streamu, také odbavovat projekce v divadelním sále. Zásadní výhodou nového řešení je univerzálnost a vzájemná kompatibilita zařízení v divadelním sále a nahrávacím studiu skrze lokální síť a NDI a Dante AV protokoly.
Nahrávací studio

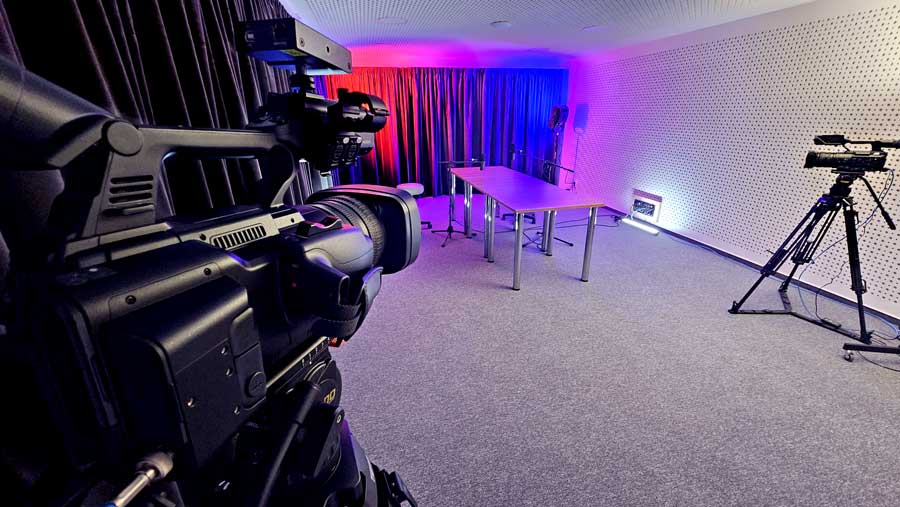

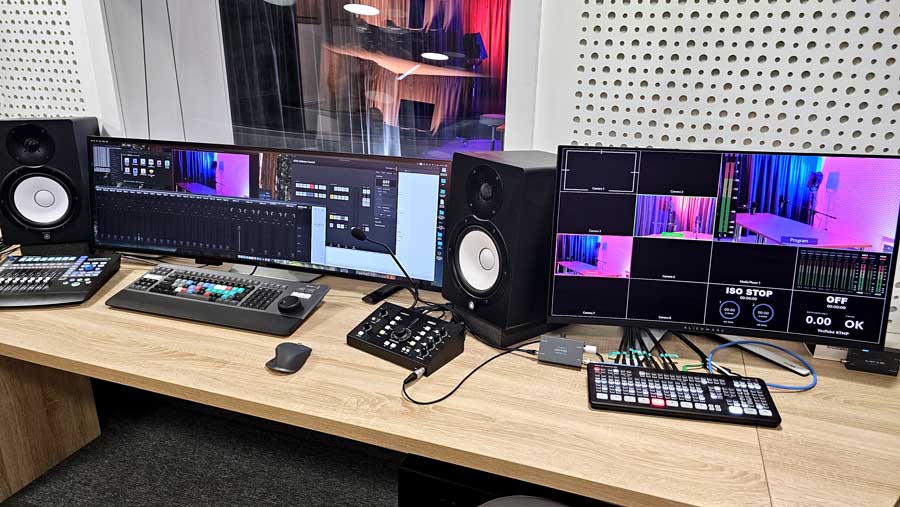

Nahrávací studio je postaveno na video střižně ATEM SDI Extreme ISO, která umožňuje nejen přepínání jednotlivých zdrojů, ale i simultánní záznam všech kanálů. Obraz zajišťují tři profesionální 4K kamery JVC GY-HC500, doplněné NDI převodníky pro snadné začlenění do IP infrastruktury v divadle. Monitoring a kontrolu výstupů pak zajišťuje samostatná obrazovka určená pro práci se střižnou.
Jádro technického vybavení nahrávacího studia
- ATEM SDI Extreme ISO – video střižna s možností simultánního záznamu jednotlivých kanálů, rostoucí soubory umožňují editovat video v Davinci Resolve ještě před ukončením záznamu.
- 3× JVC GY-HC500 – profesionální 4K kamery s podporou studiového workflow.
- 3× NDI převodník Magewell Pro Convert SDI TX– pro snadné zapojení kamer nebo výstupu střižny do IP infrastruktury.
- Obrazovka pro video střižnu – monitoring a kontrola výstupů.
Divadelní část

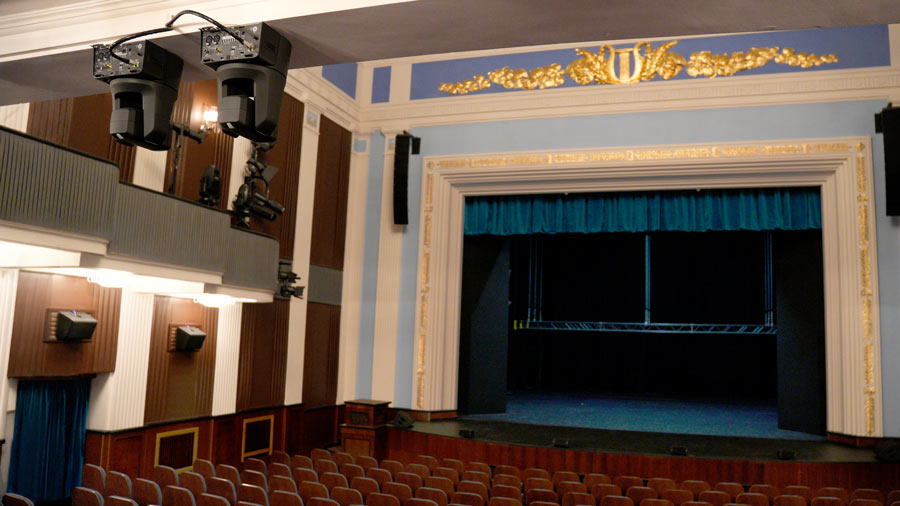

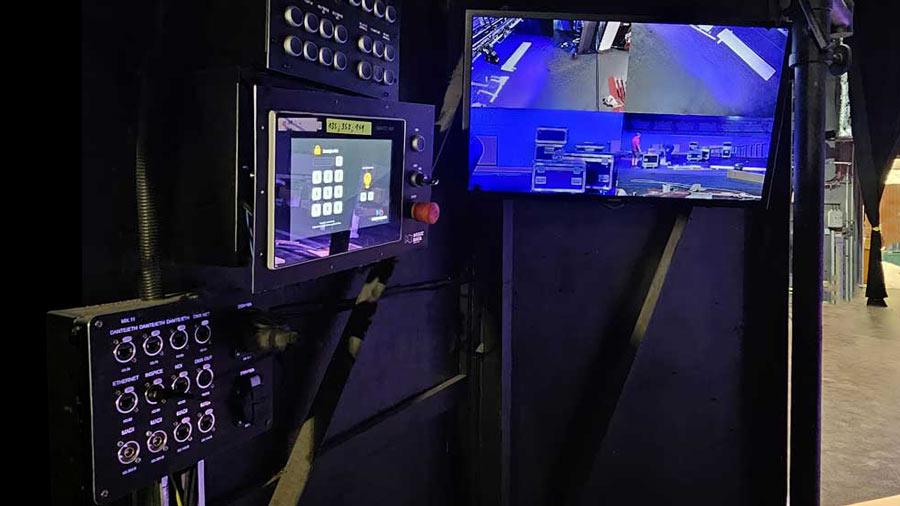

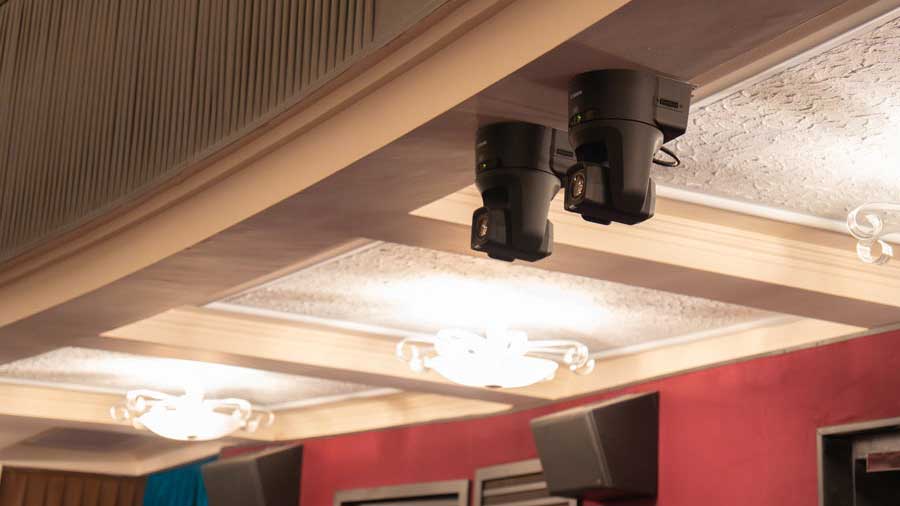

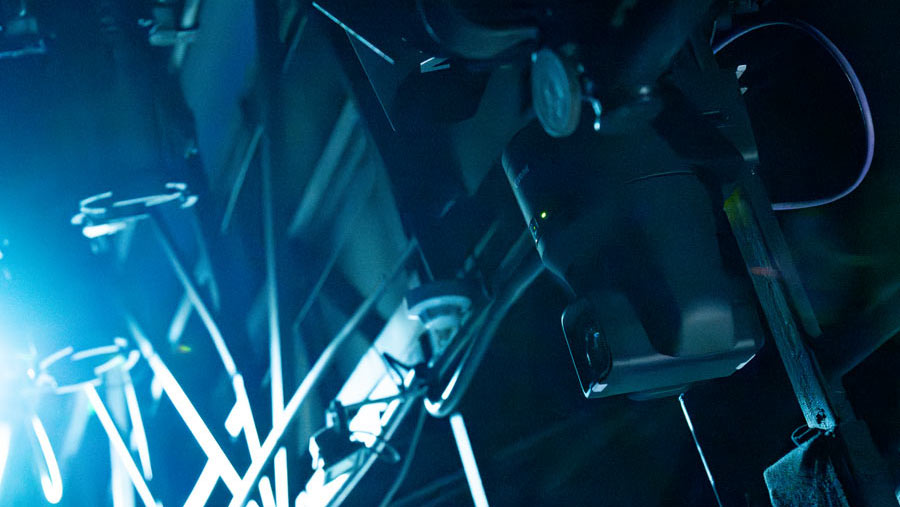

Divadelní část stojí na platformě Tricaster Mini S, která umožňuje komplexní zpracování obrazu a pokročilé streamovací funkce. O snímání prostoru se starají čtyři PTZ kamery značky Canon s excelentní optikou a přesným zaostřováním – tři kamery vyšší třídy CR-N500 s obrazovým senzorem typu 1” s obrazem broadcastové kvality a jedna flexibilnější CR-N300 s menším čipem, ale větším rozsahem zoomu pro zákulisní záběry. Jejich pohyb, zoom a barevné korekce je možné řídit z pultu Canon RC-IP100, zatímco samotná střižna je řízena přes panel KatoVision KD-50T. Systém doplňují zobrazovací panely a dekodéry, které zajišťují distribuci obrazu pro inspicienta i do šaten účinkujících.
Technické vybavení divadla
Archivace a datová infrastruktura
Součástí celé instalace je také diskové úložiště Synology NAS. To slouží pro archivaci záznamů i zpracovaných nahrávek a díky 10G síťovým portům umožňuje rychlý přístup z více pracovišť zároveň. Do úložiště je možné se připojit jak z dedikované video sítě, tak i přes zabezpečenou Wi-Fi určenou pro zaměstnance. Video síť je propojena pomocí Netgear AV line switche, který je vybaven 26 porty s napájením PoE pro kamery, a v nahrávacím studiu je k dispozici menší tichý Netgear switch s pasivním chlazením, enkodéry a dekodéry videa. Myšlenka u těchto IP video komponent prosazuje minimální množství kabelů pro realizaci instalace. O to je instalace levnější i pro klienta. Specializované kabeláže pro video s dlouhou metráží logicky stojí větší peníze než datový kabel, který ve všech případech musíte alespoň ke kamerám natáhnout, kvůli jejich ovládání. V moderní instalaci jde po jednom datovém kabelu ovládání, napájení i obraz.
- Switch Netgear M4250-26G4F-PoE+ propojuje většinu video zařízení, včetně napájení kamer a NDI dekodérů obrazů pro obrazovky.
- Switch Netgear M4250-9G1F-PoE+ je pasivně chlazený, absolutně tichý, může napájet NDI převodníky a další periferie
- Síťový disk Synogoly NAS RS1221 RackStation + disky s celkovou kapacitou 56TB se zabezpečením, šifrováním a cloudovým managementem
Výsledek
Nově vybudovaný video systém dává Centru Ostrov profesionální nástroje pro tvorbu, záznam a distribuci audiovizuálního obsahu. Díky univerzálnímu propojení studia a divadla je možné flexibilně reagovat na různé typy produkcí – od nahrávání hudby přes divadelní představení až po přímé přenosy pro online publikum. Celý systém je navíc navržen tak, aby byl do budoucna rozšiřitelný a otevřený novým technologiím.
