Cesnet MVTP-4K
Low-latency transmission 8xAudio + 4xVideo 12G-SDI, bidirectional
Modular Video Transmission Platform
Cesnet MVTP 4K - is a unit for connecting 5 points in the world with video and 5 audio and 8 channels of analogue sound with minimal delay. Possible connection of Dante audio in modes of 8, 16, 32 and 64 channels. The main advantage of low network latency is the ability to synchronize musicians for live broadcasts of participants in multiple places. The unit is capable of two-way communication - which is crucial when watching other musicians or the conductor.
To make the most of low-latency transmission, it is necessary to use it with cameras with very fast image handover from the chip to the output and fast display units. Cameras with line image processing are the most suitable, for example, the ATOM brand.
For example, Blackmagic Micro Studio, URSA Broadcast or URSA Mini Pro 4.6K cameras are also suitable thanks to their fast image handover to SDI output.
Within Europe, we get a delay of up to 20ms from the entrance on one side to the exit on the other side, which is still a tolerable delay for musicians. (watch the video from the conference, where a representative from Cesnet explains the issue in more detail) Within the Czech Republic, you will be able to connect with a much smaller delay.
Main features

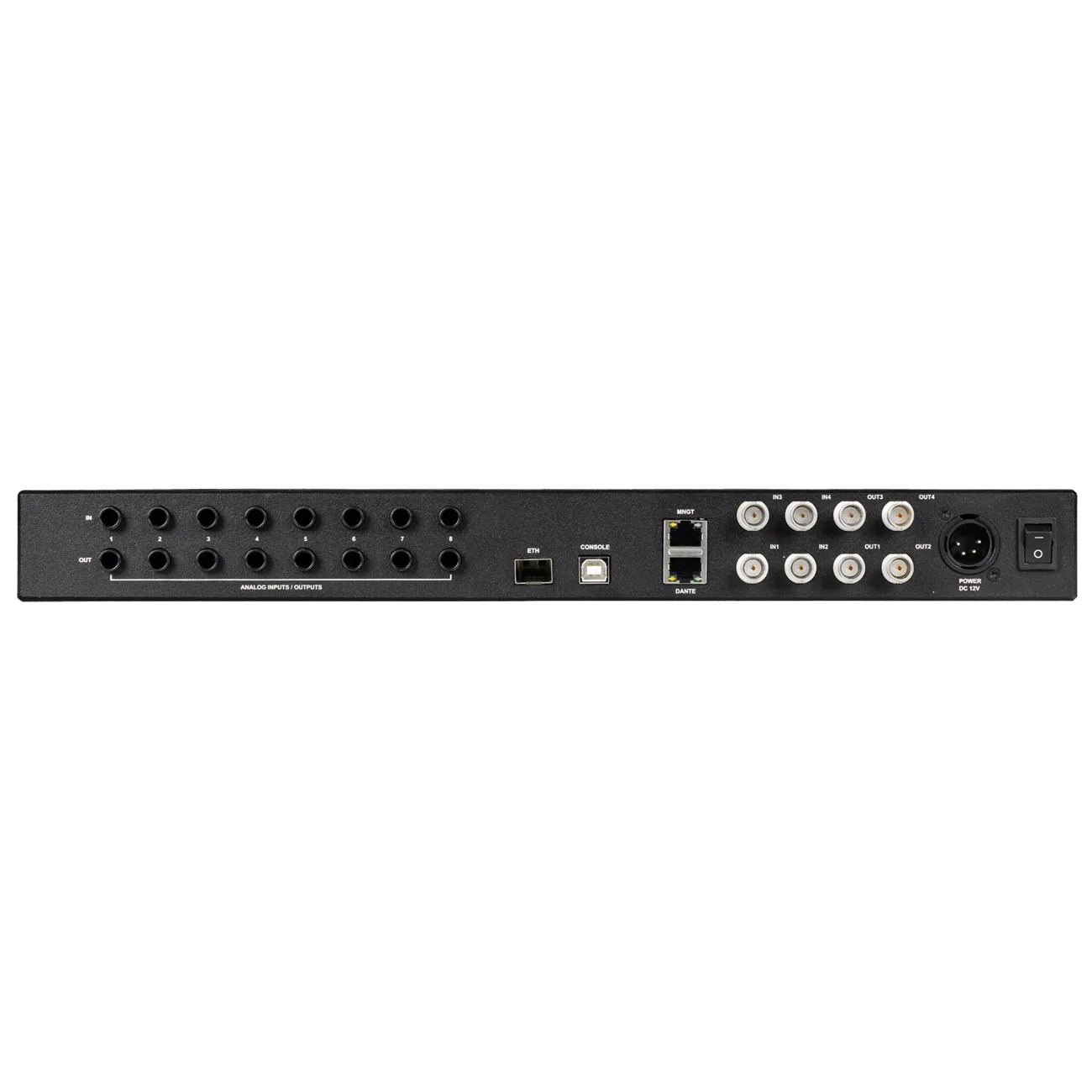

- Input 4x 12G-SDI - 2160p60, 8x TRS jack
- Output 4x 12G-SDI, 8x TRS jack
- 4 channels of embedded audio in video signal 1
- S/PDIF digital audio input and output
- Dante audio support in 8, 16, 32 and 64 channel modes
- Low-Latency JPEG XS Compression for Video
- added transmitter + receiver delay less than 3ms, it is possible to set a higher delay for buffer packets in a busy network
- 10x Gigabit port for network connection
- 10x Gigabit port pro management

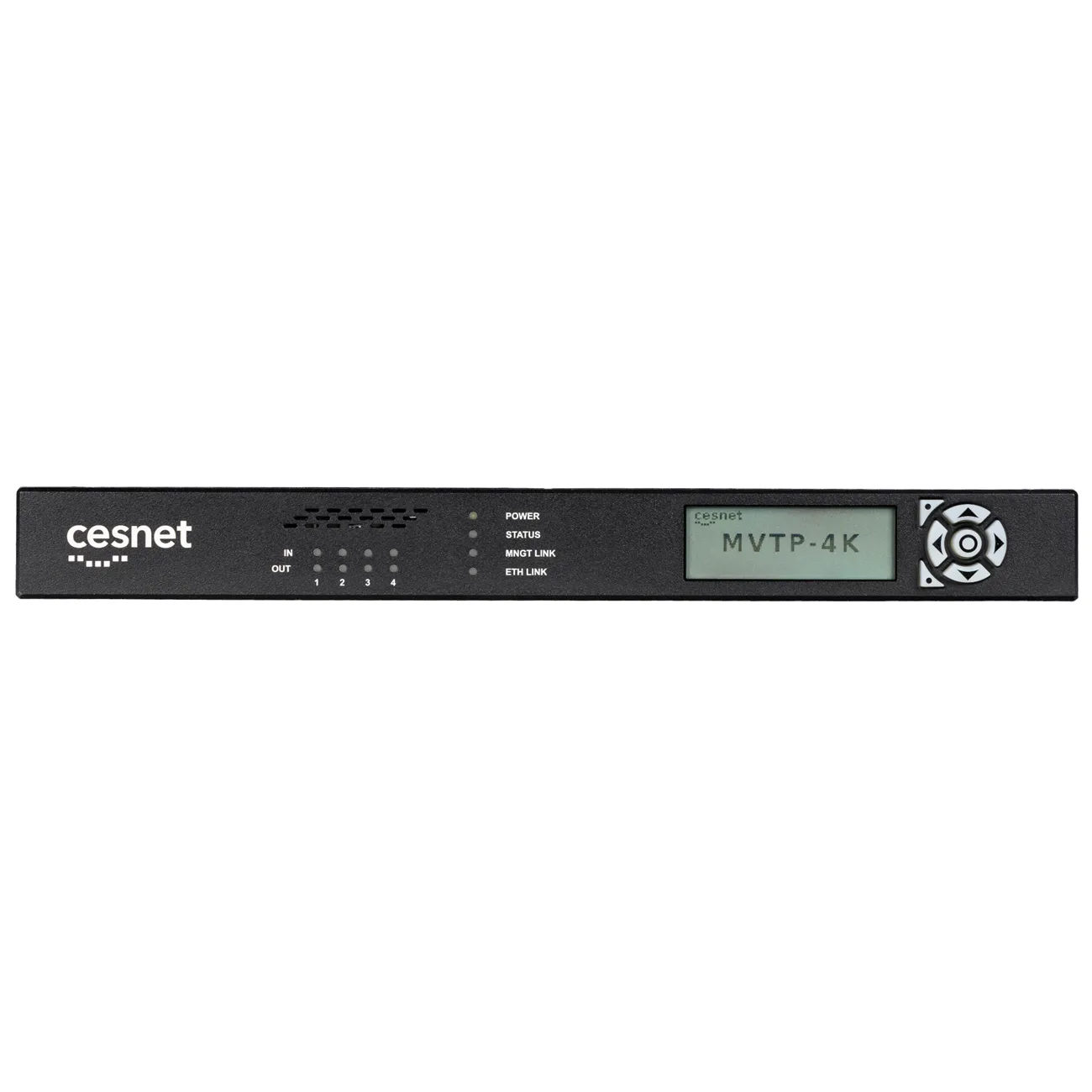

- Management and configuration is possible via the front panel with display, web interface or commands via USB and SSH connections.
- Supported video formats up to 4K UHD 2160 50/60p or 1 channel Quad SDI - 4320p60, also supports FHD 24p/25p/29.97p/30p/50p/59.94p/60p as well as 50i/59.94/60i interlaced signals
All video formats support 4:2:2 10-bit color encoding.
Latency - Sets the desired average buffer occupancy size to be maintained on the receiver. The value is in packets for video and nested audio, and in audio samples for analog audio. Values lower than 100 packets or 48 samples require a highly stable network with minimal packet jitter. The approximate added latency is shown in Tables 1 and 2. Measurements were taken for a 1080p60 video signal and 0.08.23 device firmware. Other video formats may have higher latency.
| Set buffer occupancy size in packets | Added latency for video and nested audio |
| 20 | 0.6 ms |
| 40 | 0.9 ms |
| 60 | 1.1 ms |
| 80 | 1.5 ms |
| 100 | 1.8 ms |
| 200 | 3.3 ms |
| 400 | 6.3 ms |
| 800 | 12.3 ms |
Table 1: Added latency for video and nested audio
| Set buffer cast size in audio samples | Added latency for analog audio |
| 24 (min.) | 1.9 ms |
| 480 (max.) | 5.8 ms |
Table 2: Added latency for analog audio
Cesnet MVTP-4K
Nízkolatenční přenos 8xAudio + 4xVideo 12G-SDI, obousměrné
Modular Video Transmission Platform
Cesnet MVTP 4K - je jednotka pro internetové propojení 5 bodů ve světě pomocí videa i audia a 8 kanálů analogového zvuku s minimálním zpožděním. Případné zapojení Dante audia v režimech 8, 16, 32 a 64 kanálů. Hlavní výhodou nízkého zpoždění sítě je možnost synchronizace hudebníků pro živé přenosy účastníků na více místech. Jednotka je schopná obousměrné komunikace - což je klíčové při sledování ostatních muzikantů či dirigenta.
Pro maximální využití nízkolatenčního přenosu je nutné použití s kamerami s velmi rychlým odbavením obrazu od čipu na výstup a rychlé zobrazovací jednotky. Kamery s řádkovým zpracováním obrazu jsou nejvhodnější například značka ATOM.
Také jsou například vhodné kamery Blackmagic Micro Studio, URSA Broadcast nebo URSA Mini Pro 4.6K díky svému rychlému odbavení obrazu na SDI výstup.
V rámci Evropy se dostáváme na zpoždění do 20ms od vstupu na jedné straně na výstup na druhé straně, což je ještě pro muzikanty tolerovatelné zpoždění. (podívejte se na video z konference, kde zástupce z Cesnetu problematiku vysvětluje podrobněji) V rámci ČR se spojíte s mnohem menším zpožděním.
Základní vlastnosti
- Vstup 4x 12G-SDI - 2160p60, 8x TRS jack
- Výstup 4x 12G-SDI , 8x TRS jack
- 4 kanály embedovaného audia ve video signálu 1
- Vstup i výstup S/PDIF digitální audio
- Podpora Dante audio v režimech 8, 16, 32 a 64 kanálů
- Nízkolatenční JPEG XS komprese pro video
- přidané zpoždění vysílač + přijímač méně než 3ms, je možné nastavit vyšší zpoždění pro buffer packetů v rušné síti
- 10x Gigabit port pro připojení do sítě
- 10x Gigabit port pro management
- Management a konfigurace je možná pomocí předního panelu s displejem, webové rozhraní nebo příkazy pomocí USB a SSH připojení.
- Podporované formáty videa až kanály 4K UHD 2160 50/60p nebo 1 kanál Quad SDI - 4320p60, také podporuje FullHD 24p/25p/29,97p/30p/50p/59,94p/60p i prokládané signály 50i/59,94/60i
Všechny video formáty podporují barevné kódování 4:2:2 10-bit.
Latence - nastavuje požadovanou průměrnou velikost obsazení vyrovnávací paměti, která má být na přijímači udržována. Hodnota je v paketech pro video a vnořený zvuk a ve zvukových vzorcích pro analogový zvuk. Hodnoty nižší než 100 paketů nebo 48 vzorků vyžadují vysoce stabilní síť s minimálním paketovým jitterem. Přibližná přidaná latence je uvedena v tabulkách 1 a 2. Měření bylo provedeno pro video signál 1080p60 a firmware zařízení 0.08.23. Jiné formáty videa mohou mít vyšší latenci.
| Nastavená velikost obsazení vyrovnávací paměti v paketech | Přidaná latence pro video a vnořený zvuk |
| 20 | 0.6 ms |
| 40 | 0.9 ms |
| 60 | 1.1 ms |
| 80 | 1.5 ms |
| 100 | 1.8 ms |
| 200 | 3.3 ms |
| 400 | 6.3 ms |
| 800 | 12.3 ms |
Table 1: Přidaná latence pro video a vnořený zvuk
| Nastavená velikost obsazení vyrovnávací paměti ve zvukových vzorcích | Přidaná latence pro analogové audio |
| 24 (min.) | 1.9 ms |
| 480 (max.) | 5.8 ms |
Table 2: Přidaná latence pro analogové audio
