BLACKMAGIC DESIGN ATEM Monitoring Rack Panel 40
5" LCD, přepínání náhledů pro 40 videokánálů, 2 RU, 2×10G RJ41 pro ST2022-7 a 2110 sítě, 2×12G SDI výstup

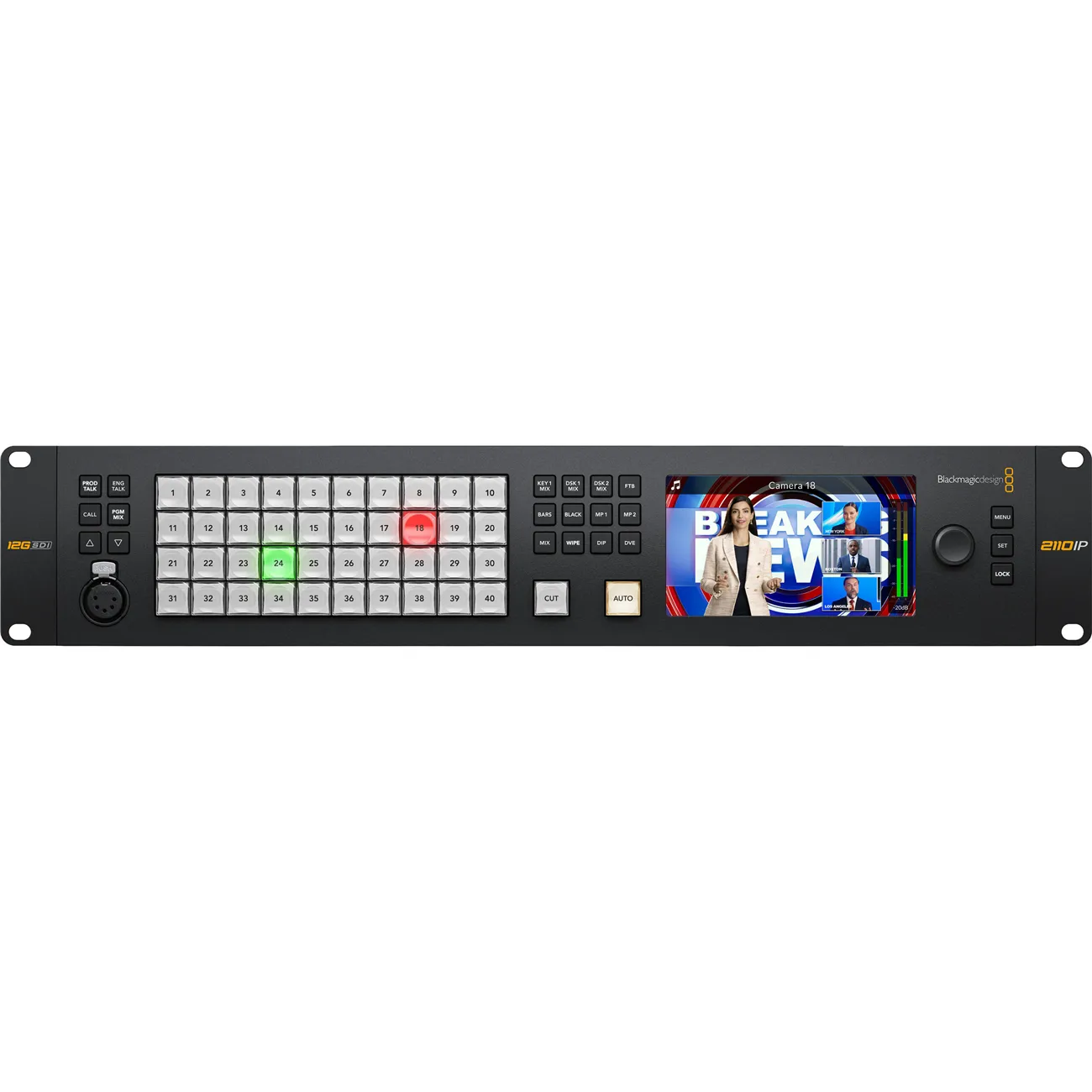

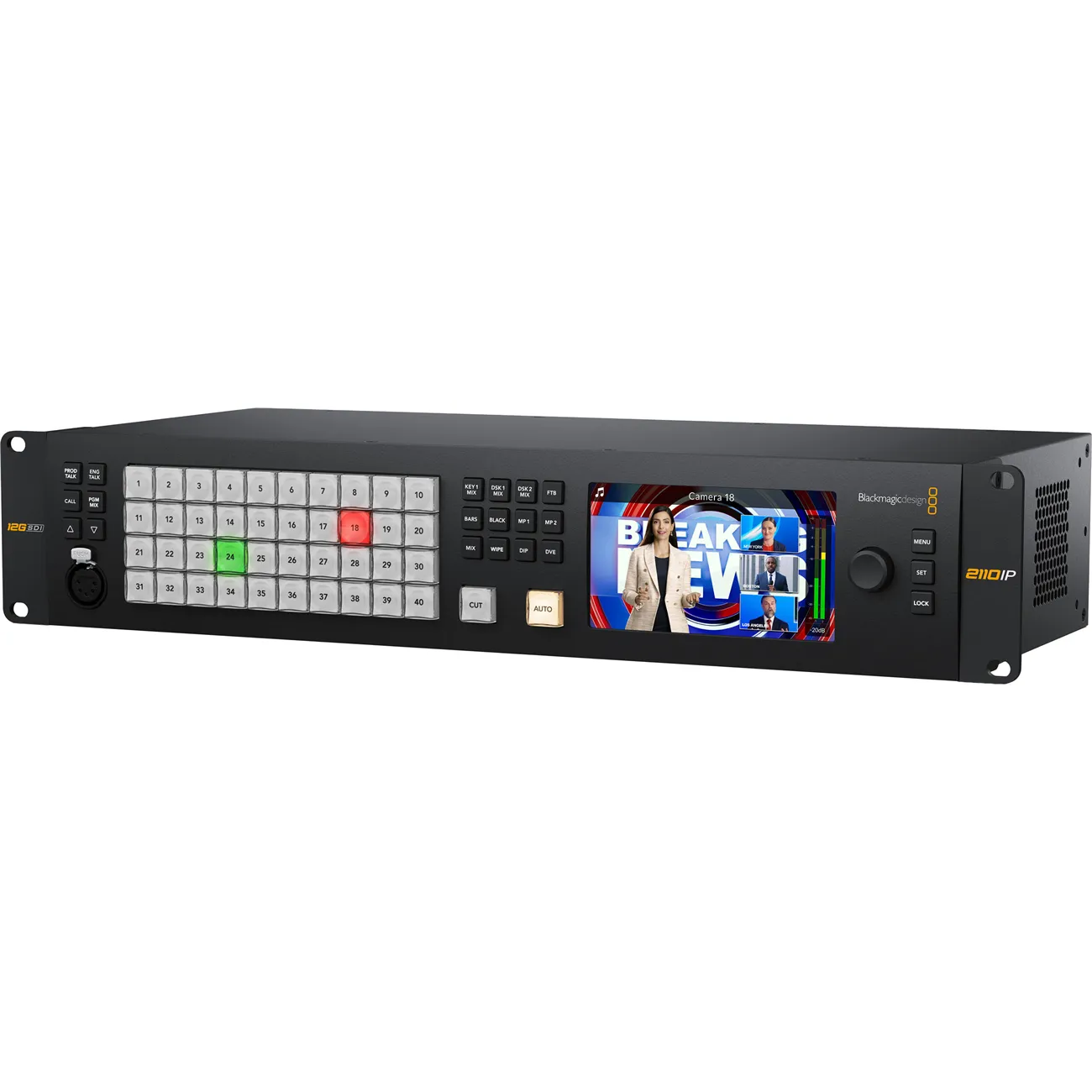

ATEM Monitoring Rack Panel 40 je video konvertor zabudovaný do většího 2RU rackového ovládacího panelu ATEM přepínače. Má 40 tlačítek pro ovládání lokálního ATEM přepínače a také přední panel pro komunikaci. Video převodník má dvě redundantní SMPTE-2110 10G ethernetová připojení, která jsou převedena na 2 x 12G-SDI výstupy a HDMI výstup. Video je také zobrazené na 5palcové vestavěné LCD obrazovce na přední straně panelu společně s tlačítky, což vám poskytuje pohodlné lokální rackové monitorování a rychlé přepnutí monitorovaného kanálu.

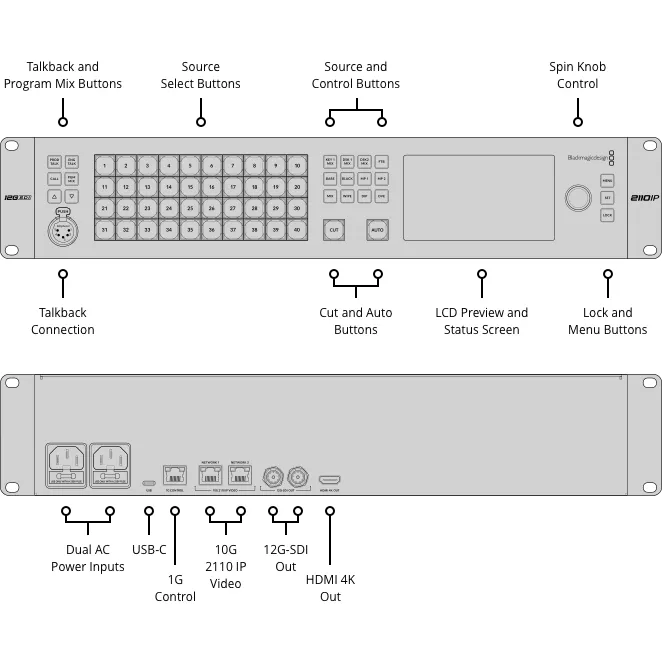

Vlastnosti:
- 40 kanálů pro monitoring, přepínání tlačítky
- Vstup IP video SMPTE 2110, ST2022-7
- 5" LCD pro monitoring
- Rack jednotka 2RU
- Podpora Talkback - 1 x 5pinový XLR Talkback konektor

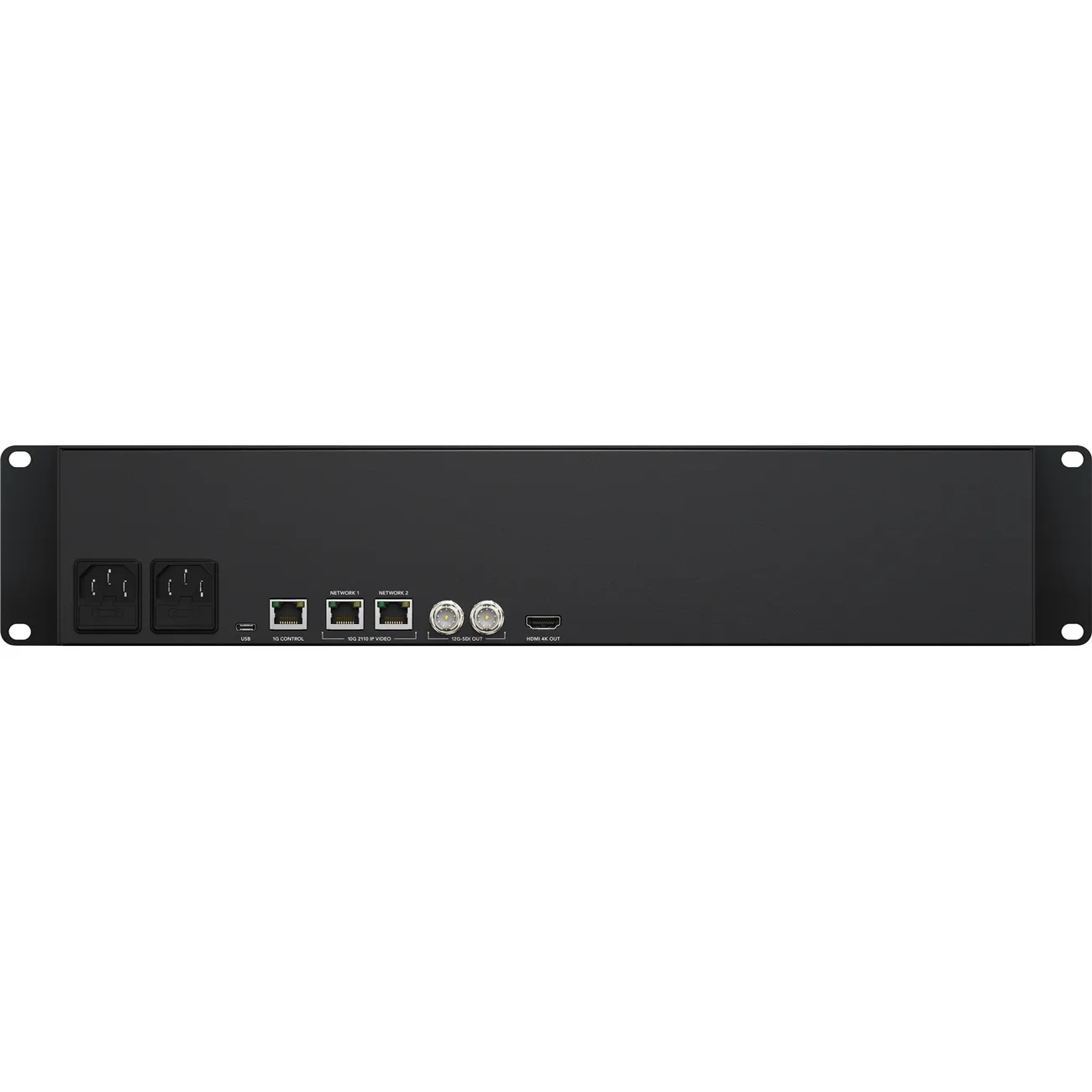

- 2x 10G RJ45 ethernet
- 1x 1G RJ45 pro nastavení a NMOS
- 2x 12G-SDI a HDMI 2.0 výstupy
- 1 x USB-C pro setup utility a aktualizace softwaru.
- Redundantní napájení 2x IEC C14 Euro konektory
Standardy
Standardy HD videa
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p54, 1080p60
Ultra HD video standardy
2160 stran 23,98, 2160 stran 24, 2160 stran 25, 2160 stran 29,97, 2160 stran 30, 2160 stran 59,94, 2160 strana 60.
Shoda SMPTE
SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7
Video vzorkování
4:2:2
Přesnost barev
10 bitů.
SDI barevný prostor
Rec. 709, Rec. 2020
Podpora IP video
SMPTE 2110-20 (nekomprimované video)
IGMP v2
SMPTE 2110-21 (Tvarování provozu)
Odesílatel: Úzké
Přijímač: úzký, široký synchronní, asynchronní
SMPTE 2110-30 (PCM)
Úroveň souladu zvuku: Úroveň C
SMPTE 2110-40 (Pomocná data)
Plný přístup k celému datovému toku SMPTE pomocných dat. Obsahuje RP 188/SMPTE 12M-2, skryté titulky a statická metadata HDR.
Kodek
Blackmagic IP10 kodek volitelný pro 2160p59.94 a 2160p60 jako 2110 IP video.
Protokol s přesností času
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
Objev a registrace NMOS IS-04
v1.3.2
Peer-to-peer přes mDNS/DNS-SD
Správa spojení NMOS IS-05
v1.1.2
NMOS BCP-002-01
Přirozené seskupování
NMOS BCP-004-01
Schopnosti přijímače
