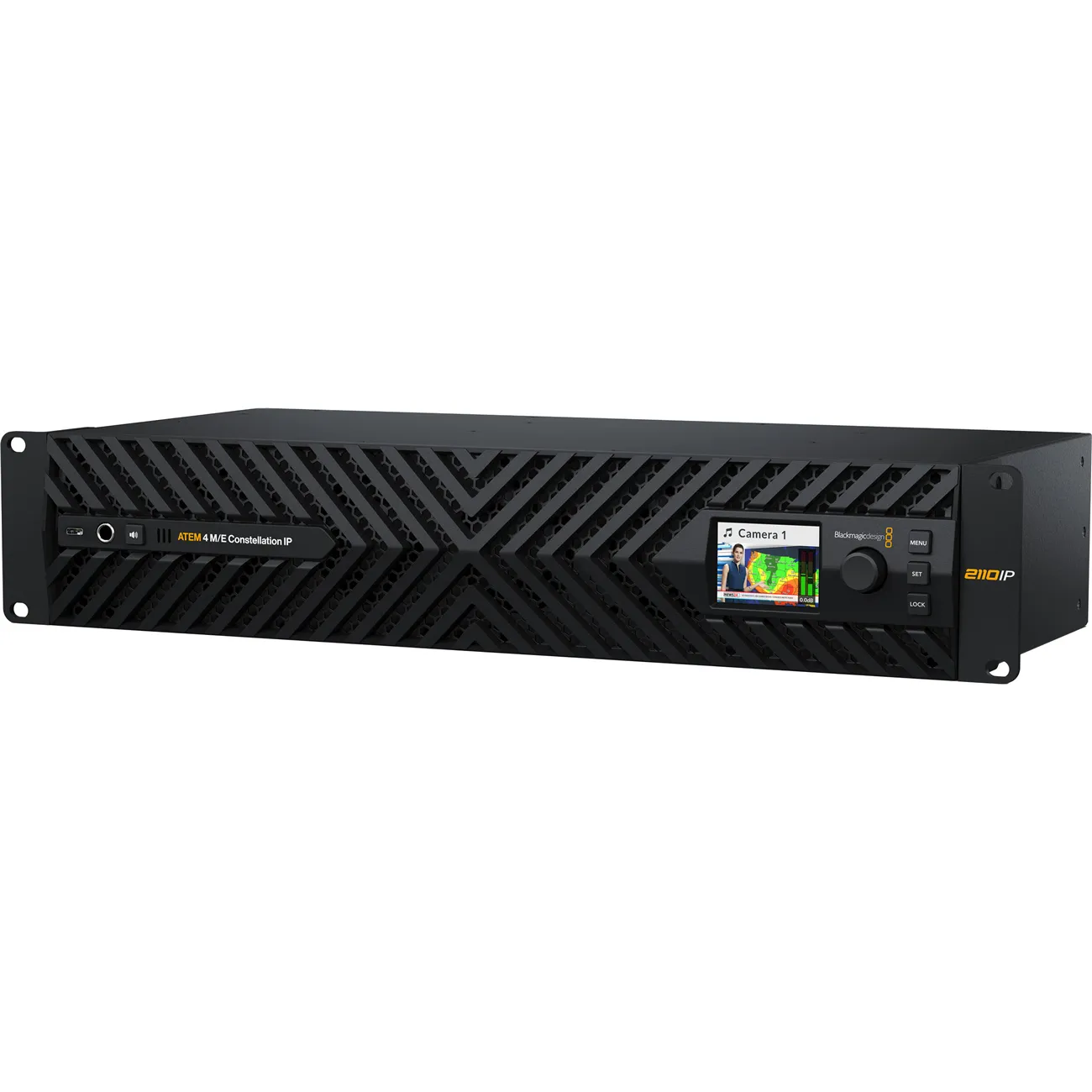

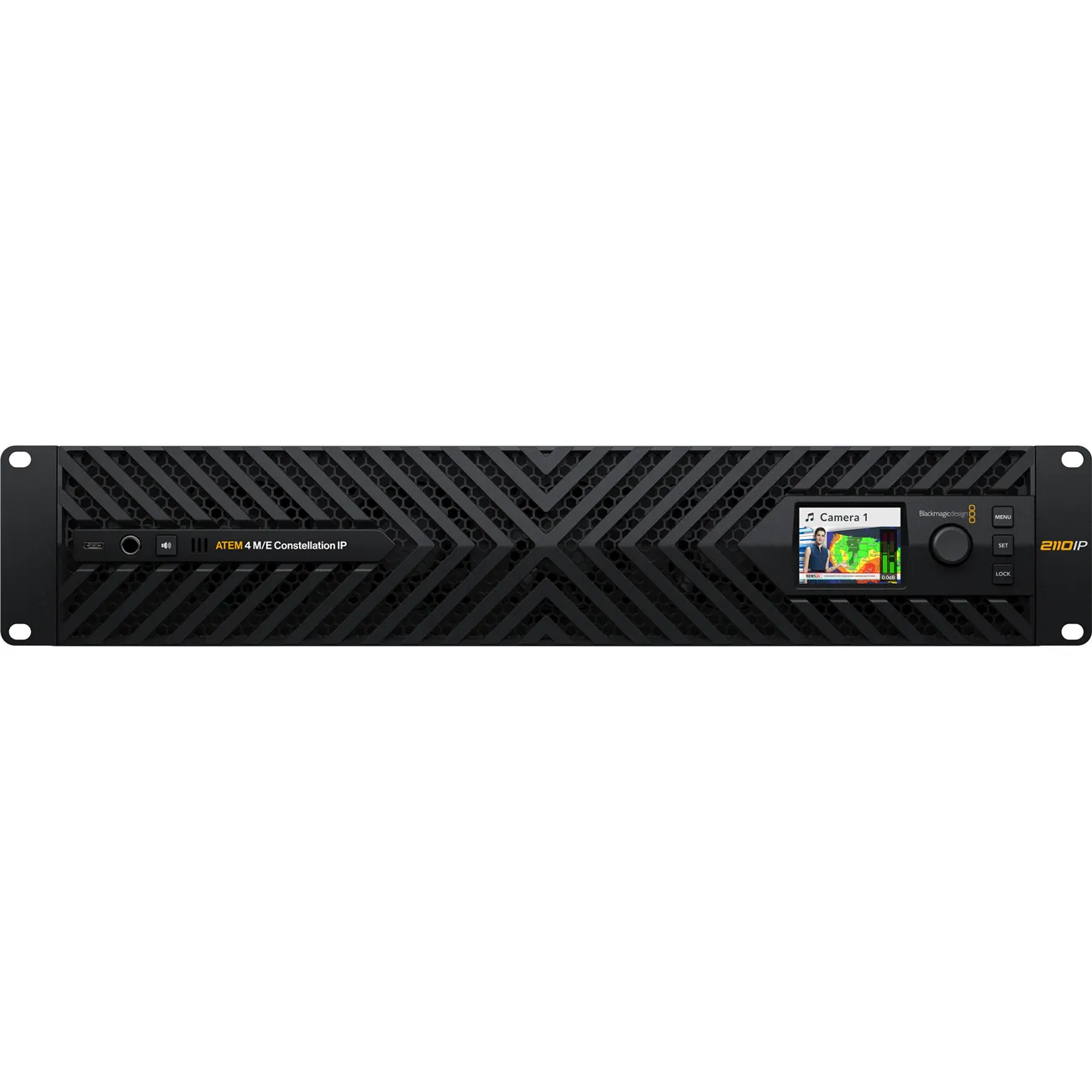

ATEM 4 M/E Constellation IP

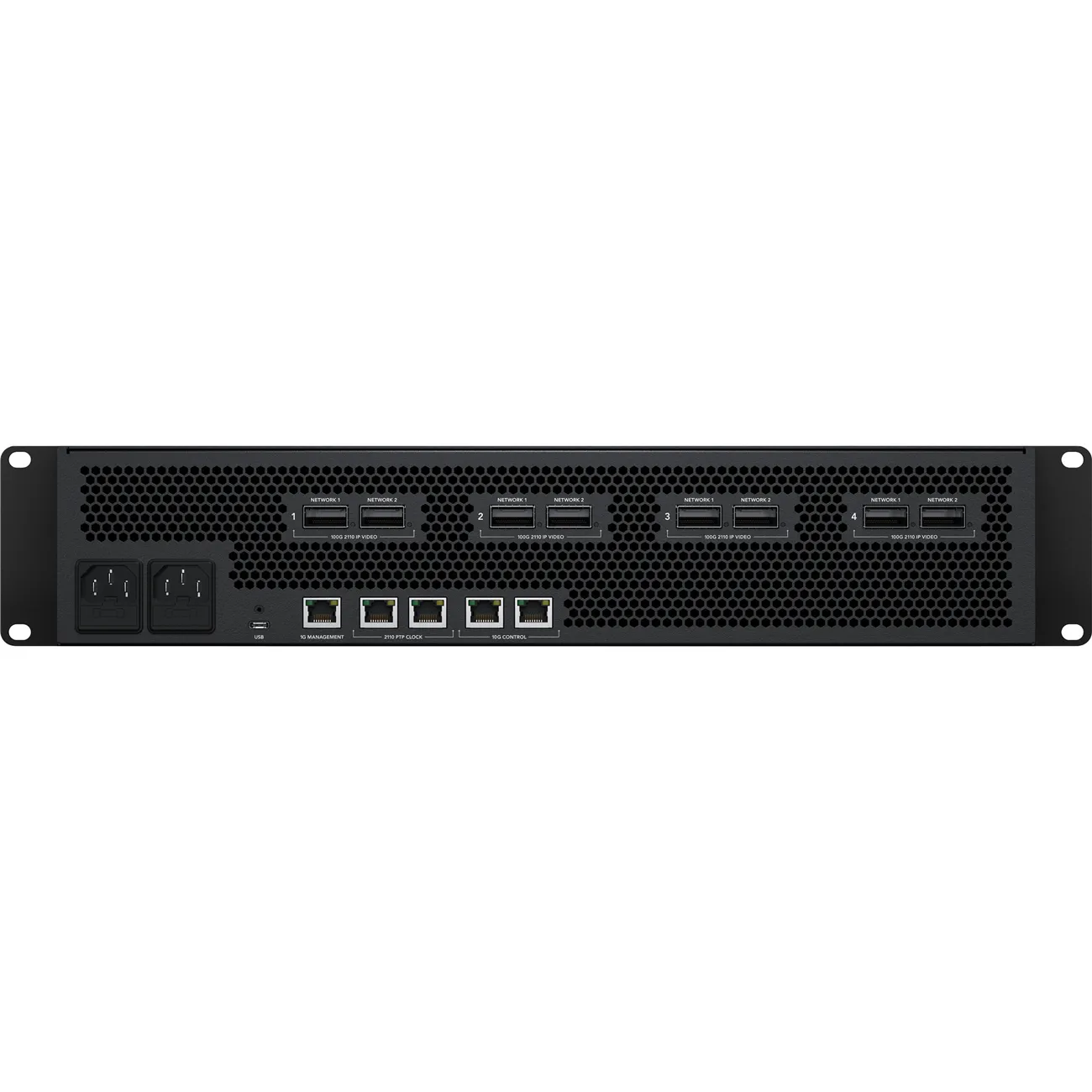

4K Live režie 32 kanálů, SMTP 2110, 8× 100G QSFP28, 2×10G RF45 control network, 2×10G RJ45 Reference network

Řada video režií ATEM Constellation je rozšířena o model ATEM 4 M/E Constellation IP, který umí v rozlišení 4K přijímat až 32 videokanálů SMPTE 2110, veškeré ovládací prvky, panely a rozhraní jsou totožné s SDI režiemi, pro příjem SDI signálů režii rozšiřte o modul IP Converter 8x12G SFP nebo SDI Expander 8x12G, který má 8 vstupů a 8 výstupů a 100G propojení pro režii. Video SMPTE 2110

Základní vlastnosti

• SMPTE 2110 síťové video téměř bez komprese

• 32x 12G IP Video vstupů s formátovou konverzí
• multiview zobrazení s volitelným rozvržením
• DVE a prolínací efekty (4 klíčovací kanály)
• Talkback kompatibilní s ClearCom a RTS
• Interní databanka médií pro statické snímky i animace
• Klíčovací efekt ATEM Advanced Chroma Key pro odstranění zeleného/modrého pozadí
• 16x upstream klíče ATEM Advanced Chroma na M/E sběrnici
• Integrovaný mixážní pult Fairlight pro zpracování až 156 kanálů
• Bezplatná aplikace pro dálkové ovládání
• Kompatibilní s volitelnými hardwarovými pulty řady ATEM
• Veškeré funkce v ceně, bez dodatečných poplatků
• Video výstup na USB-C rozhraní pro výstup do počítače místo webové kamery

Constellation HD

Constellation 4K

Constellation IP

Popis modelové řady Constallation

SDI rozhraní
Rodina režií ATEM Constellation nabízí modely s až 40 nezávislými 12G-SDI vstupy s up/cross konverzí dovolující převádět zdroj 1080p videa do zvoleného standardu. Režie disponují též velkým počtem nezávislých 12G-SDI video výstupů: i nejmenší 1 M/E varianta je osazena šesti SDI výstupy. 2 M/E model nabízí 12x SDI a 4 M/E dokonce 24 SDI výstupů. Výstupy lze využít pro směrování vstupů a interních zdrojů videa, pro ISO záznam apod. Signál SDI výstupů obsahuje časový kód (RP-188), zvuk (sběrnice Program), povely pro dálkové ovládání kamer, signalizační povely a talkback.

Multiview
Integrované multi-view funkce dovolují monitorovat několik zdrojů videa na jediném monitoru. Nezávislé multi-view výstupy (1 u 1 M/E modelu, 2 u 2 M/E a 4 u 4 M/E) umožňují zobrazit libovolné externí nebo interní zdroje signálu v režimu 4, 7, 10, 13 nebo 16 simultánních oken. Samozřejmostí je i zobrazení doplňkových informací vč. VU metrů nebo signalizace.

Talkback
Mezi komunikační funkce patří 5pinový XLR konektor pro přímé zapojení headsetu i rozhraní RJ-12 pro standardní talkback systémy jako ClearCom nebo RTS. Komunikační funkce jsou plně konfigurovatelné, navíc lze k oboustranné komunikaci s kamerovými stanovišti využít SDI kanály 15 a 16 resp. kanály 13 a 14 pro komunikaci s technickými týmy.

Databanka médií
Interní paměť uchovává RGBA grafiku i animace ve vysílací kvalitě, které lze přehrávat pomocí dvou nebo čtyř dedikovaných přehrávačů médií. Lze uchovávat 20 statických snímků a animace s až 200 snímky u modelu 1 M/E, resp. 40 a 400 u 2 M/E a 60 a 600 u varianty 4 M/E.

Efekty a klíčování
Výrobce pamatoval také na tvůrce virtuálních studií: ATEM Constellation nabízejí klíčovací moduly ATEM Advanced Keyer pro velice kvalitní klíčování v režimech Chroma a Luma. Systém barevného klíčování je velmi výkonný a nabízí funkce pro automatické odstranění klíčovacího pozadí, nastavení okrajů masky, barevné korekce popředí apod. Model 1 M/E nabízí 4 instance ATEM Advanced Keyer, resp. 8 a 16 u verzí 2 M/E a 4 M/E.

Režie ATEM Constellation dále nabízejí širokou paletu nativních prolínacích efektů s plně nastavitelnými parametry nevyjímaje délku přechodu, barvu a šířku okraje, pozici nebo směr pohybu. Efektovou nabídku doplňují DVE přechody, které lze kombinovat s interními přehrávači médií.

Krom DVE efektů v M/E sběrnicích nabízejí 2 M/E a 4 M/E modely také výkonný vícevrstvý SuperSource procesor s 4x DVE vrstvami a pozadím, které lze využít jako další zdroj signálu. Pro každou z vrstev lze využít libovolný vstup videa, pozadí mohou uživatelé volit z databanky médií. SuperSource je ideálním nástrojem pro tvorbu rozhovorů formou "obraz v obraze", aniž by bylo nutné využít hlavní DVE moduly, které jsou díky tomu k dispozici pro jiné účely. Nejvyšší model ATEM Constellation 4 M/E nabízí dokonce dva zcela nezávislé SuperSource procesory!

Fairlight
Integrované rozhraní Fairlight dovoluje realizovat velice komplexní úpravy zvukové stránky živých pořadů. Interní mixážní pult podporuje neuvěřitelných 156 kanálů (4 M/E varianty), což je na poli režií pro živé odbavení přenosů nevídané. Zdrojem audio kanálů jsou SDI vstupy, příp. rozhraní MADI u varianty 4 M/E. Každý vstup disponuje funkcemi pro úpravu dynamiky i kmitočtové charakteristiky prostřednictvím kompresoru/limiteru/expandéru/brány resp. šestipásmového parametrického ekvalizéru, možnost směrování signálu je samozřejmostí. Jako další zdroje zvuku mohou sloužit přístroje zapojené do analogových vstupů, mikrofon komunikačního headsetu nebo přehrávače médií. Míchání zvuku se realizuje pomocí softwarového pultu ATEM Software Control nebo pultu kompatibilního s protokolem Mackie.

ATEM Software Control Panel
Aplikace ATEM Software Control Panel poskytuje plnou kontrolu nad režií a je v ceně. Jednotlivé sekce programu usnadňují ovládání kamer, míchání zvuku, správu médií, programování maker, dokonce i dálkové ovládání diskových rekordérů HyperDeck. Stav režie je navíc možné ukládat do formátu XML i zálohovat interní obrazová data.

Na rozdíl od velkého množství konkurenčních produktů jsou veškeré výše uvedené funkce obsaženy v základní ceně produktu. Není nutné platit žádné další licenční nebo periodické poplatky: pokročilé funkce režie vč. multiview, SuperSource, DVE efektů nebo klíčovacích jednotek ATEM Advanced Keyer jsou uživatelům vždy k dispozici.
