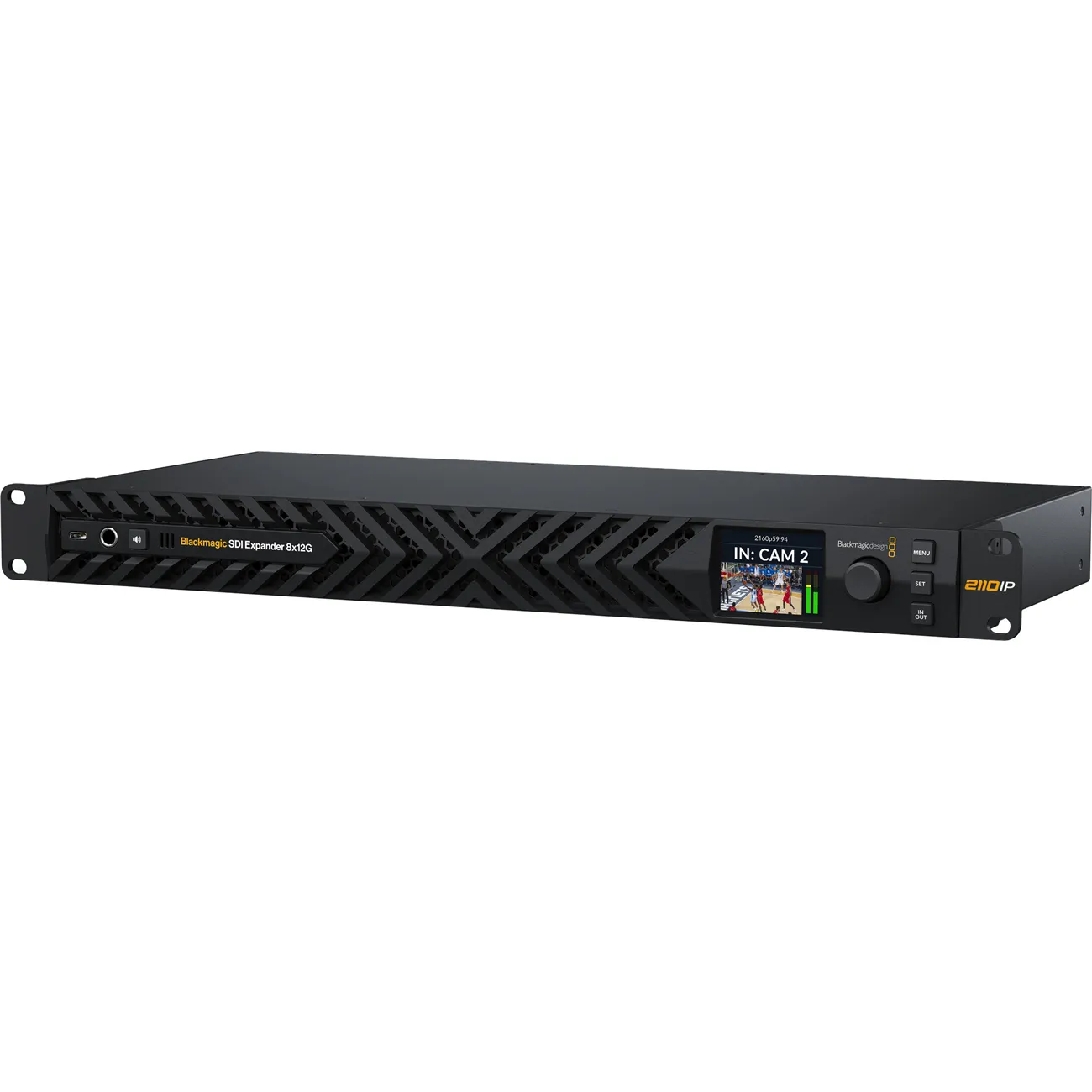

BLACKMAGIC DESIGN SDI Expander 8x12G

Blackmagic SDI Expander 8x12G převádí ve dvou směrech současně! Převádí 8 nezávislých kanálů 12G-SDI na SMPTE-2110, zatímco současně převádí samostatnou sadu 8 kanálů SMPTE-2110 zpět na 12G-SDI. To je 16 konverzních kanálů v jedné rackové jednotce! Připojení SMPTE-2110 používají dva 100G Ethernet porty pro plnou redundanci SMPTE-2022-7. K dispozici je také samostatný ethernetový port NMOS pro řízení a dvojité redundantní AC zdroje pro spolehlivý provoz vysílání. Toto je perfektní doplněk k ATEM Constellation IP, který vám převede na správném místě kamery do IP 2110 a pro zobrazovací jednotky náhledy z režie.

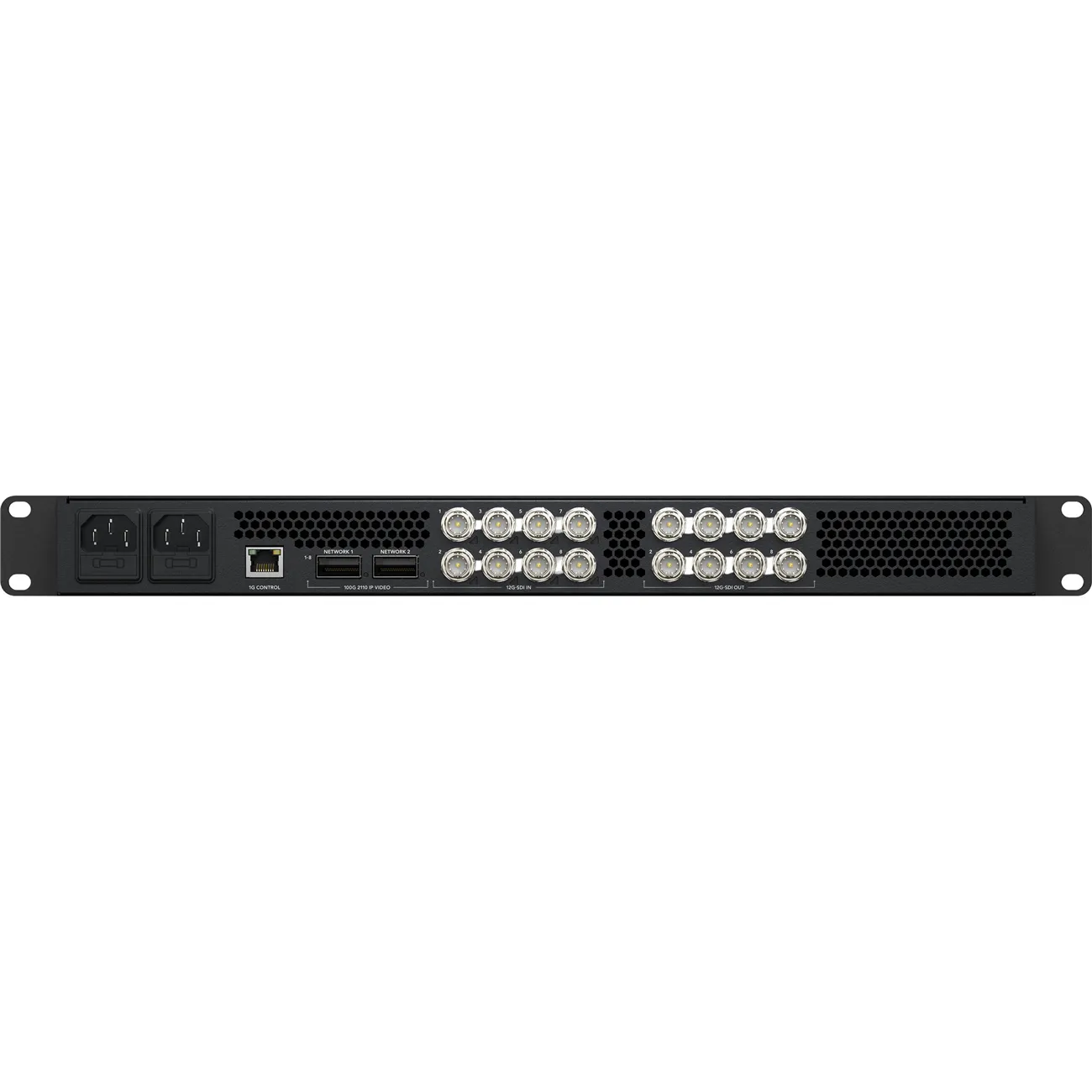

Základní vlastnosti

• 8x 12G-SDI vstup
• 8x 12G-SDI výstup
• 2x 100G QSFP28 připojení.
• Redudndantní duální AC napájení - 2x IEC C14

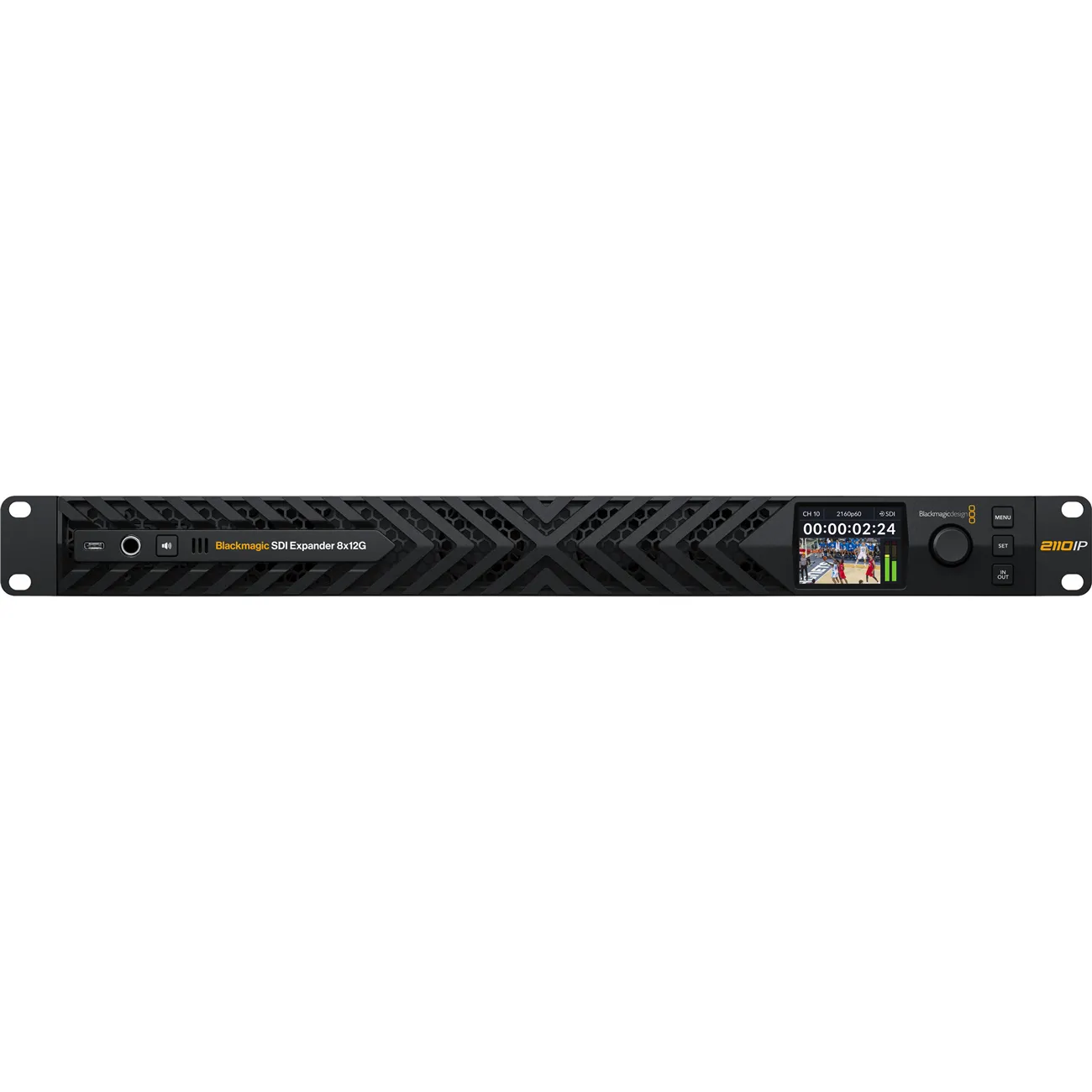

• vestavěný LCD pro kontrolu signálu a nastavení
• otočný ovladač, 3 tlačítka
• USB-C pro konfiguraci
• 1x 1G RJ45 pro NMOS řízení, konfiguraci a aktualizace
• 16 audio kanálů v SDI vstupech i výstupech se převádí z i do IP 2110
• 6,3mm jack audio výstup pro sluchátka

Video standardy

SD Video standardy
525i59.94 NTSC, 625i50 PAL

Standardy HD videa
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF25, 1080PsF29.97, 1080PsF30

Ultra HD video standardy
2160 stran 23,98, 2160 strana 24, 2160 stran 25, 2160 strana 29,97, 2160 strana 30, 2160 stran 50 stran 59,94, 2160 strana 60

Shoda SMPTE
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2022-7, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084, SMPTE 2108-1, SMPTE ST2110-20, SMPTE ST2110-21, SMPTE ST2110-30, SMPTE ST2110-40.

SDI Přesnost barev
10bitové 4:2:2 YUV

Barevný prostor
Rec. 790, Rec. 2020.

SDI automatické přepínání
Automaticky detekuje HD a Ultra HD. Úrovně A a B jsou automaticky detekovány na vstupu 3G-SDI a uživatelem volitelné na výstupu 3G-SDI.


Soulad s IP videem

SMPTE 2110-20 (nekomprimované video)
IGMP v2

SMPTE 2110-21 (Tvarování provozu)
Odesílatel: Úzké
Přijímač: úzký, široký synchronní, asynchronní

SMPTE 2110-30 (PCM)
Úroveň souladu zvuku: Úroveň C

SMPTE 2110-40 (Pomocná data)
Plný přístup k celému datovému toku SMPTE pomocných dat. Obsahuje RP 188/SMPTE 12M-2, skryté titulky a statická metadata HDR.

Kodek
Blackmagic IP10 kodek volitelný pro 2160p59.94 a 2160p60 jako 2110 IP video.

Protokol s přesností času
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2

Objev a registrace NMOS IS-04
v1.3.2

Peer-to-peer přes mDNS/DNS-SD

Správa spojení NMOS IS-05
v1.1.2

NMOS BCP-002-01
Přirozené seskupování

NMOS BCP-004-01
Schopnosti přijímače

Audio

Audio reproduktor na předním panelu audio monitoru s tlačítkem pro ovládání reproduktoru, plus 6,35mm sluchátkový konektor.
