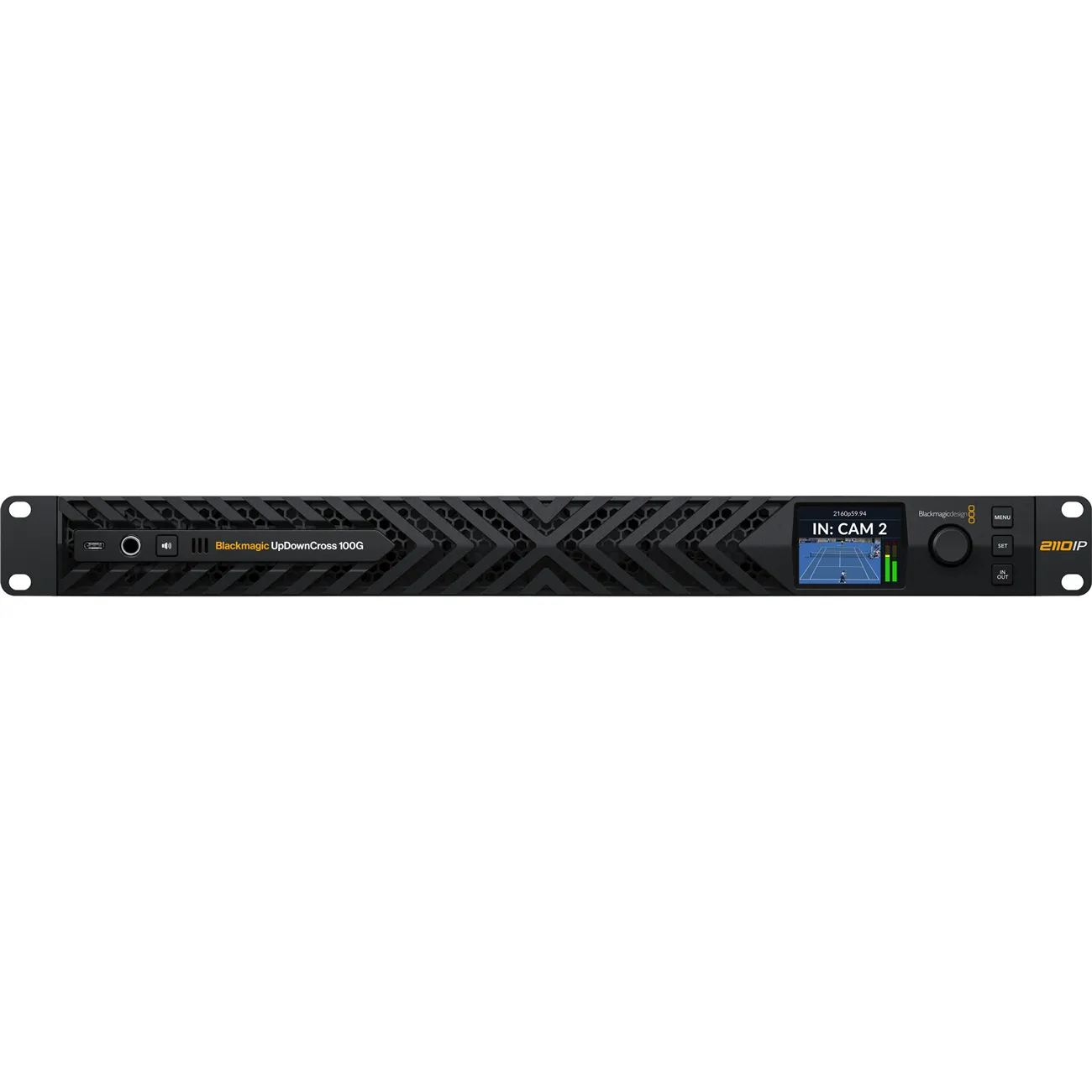

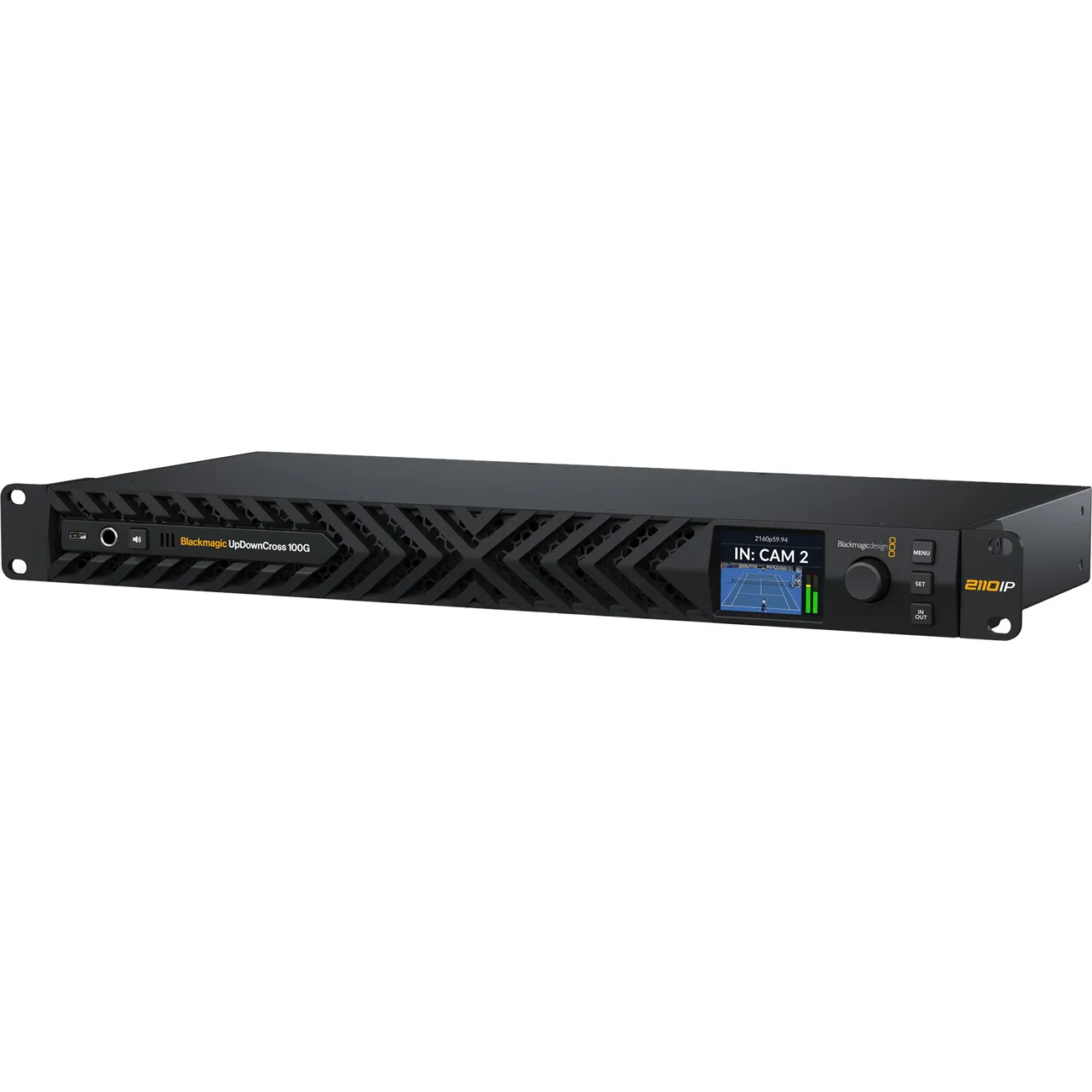

BLACKMAGIC DESIGN UpDownCross 100G

Blackmagic UpDownCross 100G je výkonný 8kanálový převodník standardů s nativním SMPTE-2110 připojením přes 100G Ethernet. Převádí až 8 samostatných kanálů SD, HD a Ultra HD videa současně na jakýkoli jiný standard. Profesionální design 1RU nabízí chlazení zepředu dozadu, které je velmi tiché. Zahrnuje také redundantní 100G Ethernet pro plnou shodu SMPTE-2022-7, dvojité redundantní AC zdroje a samostatný NMOS řídicí port pro připojení k řídicím sítím.

Základní vlastnosti

• 2 x 100G QSFP28 připojení. - Podporuje ST 2022-7 redundantní doručování IP streamů přes dvě sítě 2110.
• Vstupy nebo výstupy pro 100G kameru 8 kanálů Ultra HD nebo HD.
• 3x SDI výstup
• 1 x 1G RJ45 pro NMOS řízení, konfiguraci a aktualizace firmwaru.
• 16 Ch vestavěného zvuku na každém 2110 IP video streamu přes 100G Ethernet.
• vestavěný LCD pro kontrolu signálu a nastavení
• otočný ovladač, 3 tlačítka
• USB-C pro konfiguraci
• 6,5mm Jack sluchátkový výstup

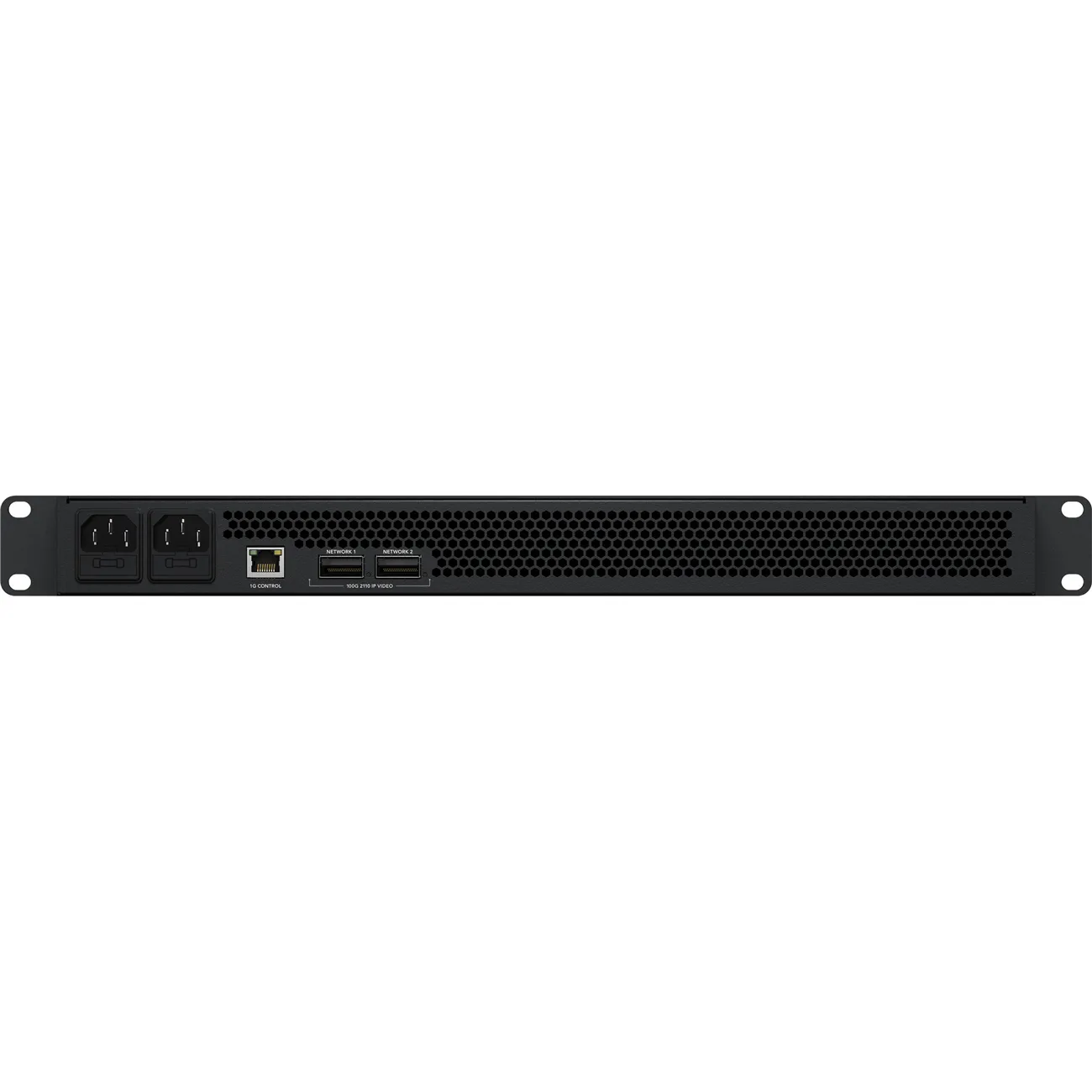

• Redundantní napájení 2 x IEC C14 konektory

Video standardy

SD Video standardy
525i59.94 NTSC, 625i50 PAL

Standardy HD videa
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p54, 1080p59.94, 1080p60,
1080PsF25, 1080PsF29.97, 1080PsF30

Ultra HD video standardy
2160 stran 23,98, 2160 stran 24, 2160 stran 25, 2160 stran 29,97, 2160 stran 30, 2160 stran 47,95, 2160 strana 48, 2160 strana 59,94, 2160 strana 60

Shoda SMPTE
SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7

Zvukové vzorkování
Televizní standardní vzorkovací frekvence 48 kHz a 24 bitů.

Přesnost barev
10bitové 4:2:2 YUV

Barevný prostor
Rec. 709, Rec. 2020


Soulad s IP videem

SMPTE 2110-20 (nekomprimované video)
IGMP v2

SMPTE 2110-21 (Tvarování provozu)
Odesílatel: Úzké
Přijímač: úzký, široký synchronní, asynchronní

SMPTE 2110-30 (PCM)
Úroveň souladu zvuku: Úroveň C

SMPTE 2110-40 (Pomocná data)
Plný přístup k celému datovému toku SMPTE pomocných dat. Obsahuje RP 188/SMPTE 12M-2, skryté titulky a statická metadata HDR.

Kodek
Blackmagic IP10 kodek volitelný pro 2160p59.94 a 2160p60 jako 2110 IP video.

Protokol s přesností času
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2

Objev a registrace NMOS IS-04
v1.3.2
Peer-to-peer přes mDNS/DNS-SD

Správa spojení NMOS IS-05
v1.1.2

NMOS BCP-002-01
Přirozené seskupování

NMOS BCP-004-01
Schopnosti přijímače

Audio

Sluchátka
Přední panel sluchátek, který vysílá aktivní monitor.

Vestavěný reproduktor
Přední panel mono reproduktorů dává aktivní monitor.

Ovládání zvuku
Tlačítko na předním panelu funguje jako jedno stisknutí pro krátké zapnutí reproduktoru, dvojité stisknutí pro zapnutí / vypnutí reproduktoru a podržení tlačítka pro ovládání hlasitosti pomocí vyhledávacího kolečka.
