BLACKMAGIC DESIGN 2110 IP UpDownCross 12G



Blackmagic 2110 IP UpDownCross 12G je profesionální převodník standardů, který umožňuje převádět mezi jakýmkoli zařízením s SMPTE-2110 IP video, 12G-SDI a HDMI video připojením. Získáte nejvyšší kvalitu převodu mezi všemi SD, HD nebo Ultra HD video standardy plus referenční vstup pro vestavěné resync a redundantní napájecí zdroje.

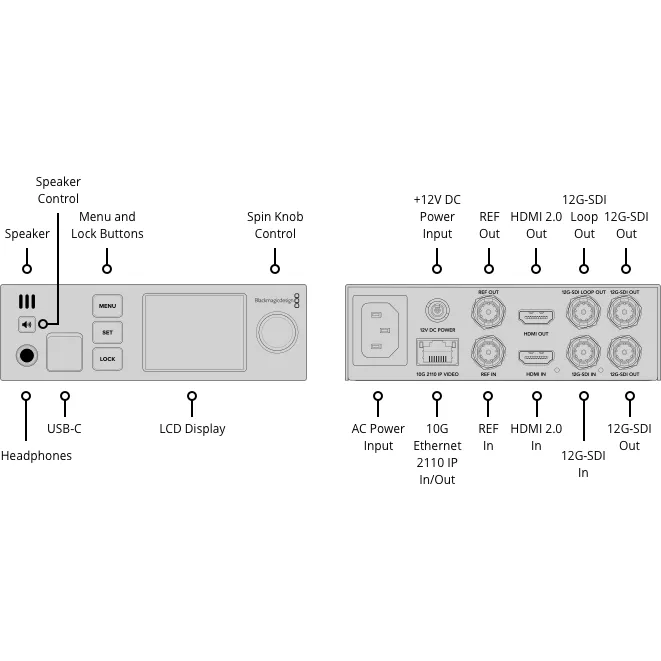

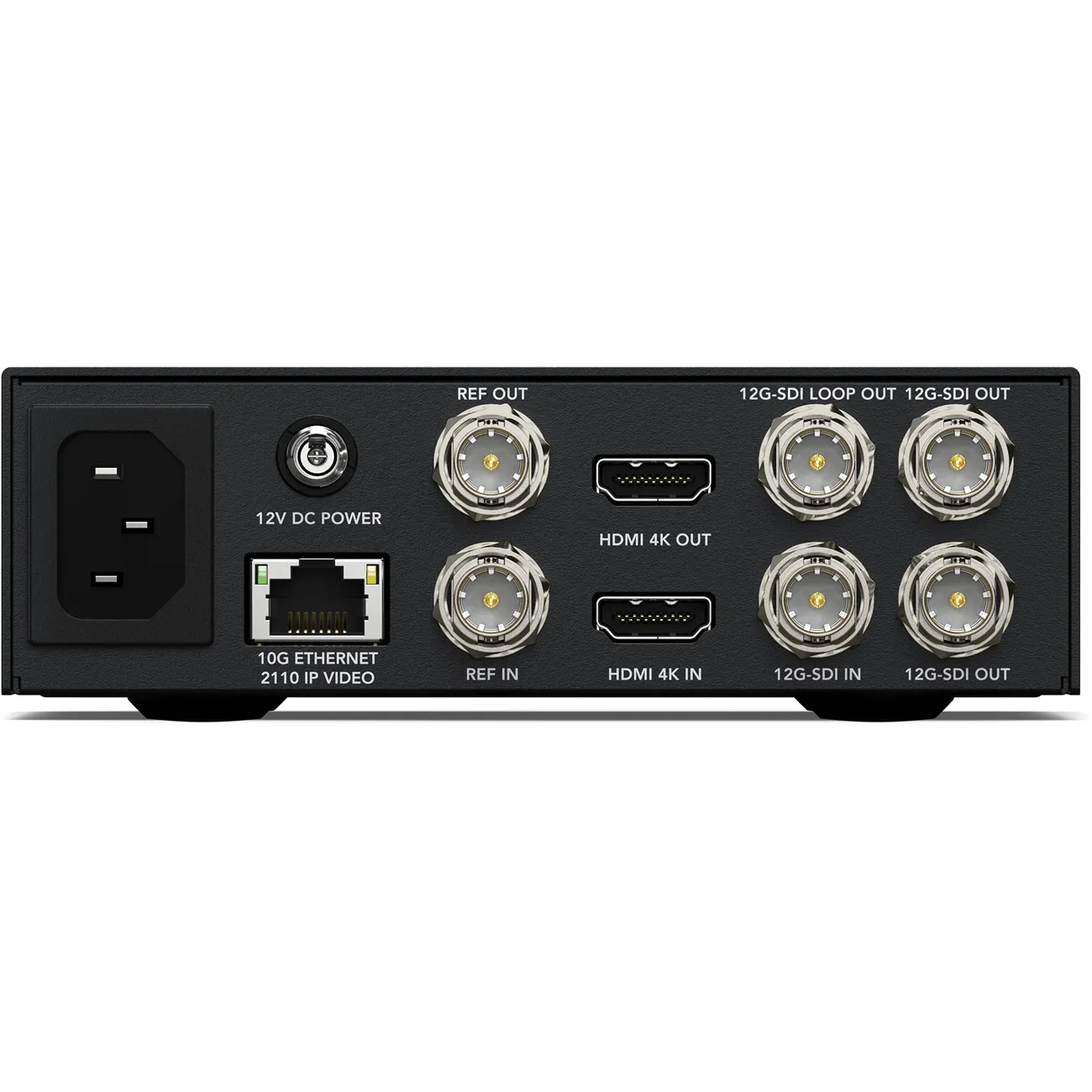

Základní vlastnosti

• 1x 12G-SDI vstup
• 1x 12G-SDI loop
• 2x 12G-SDI výstup
• 10G ethernet SMPTE IP vstup/výstup
• 1× HDMI 2.0 vstup
• 1× HDMI 2.0 výstup
• 220 AC napájení nebo 12V DC 4pin XLR
• REF in/out
• 2110 až 16 audio kanálů
• SDI až 16 audio kanálů embeddovaného zvuku
• HDMI max 8 kanálu embeddovaného zvuku
• 1× 6,3mm Jack sluchátkový výstup

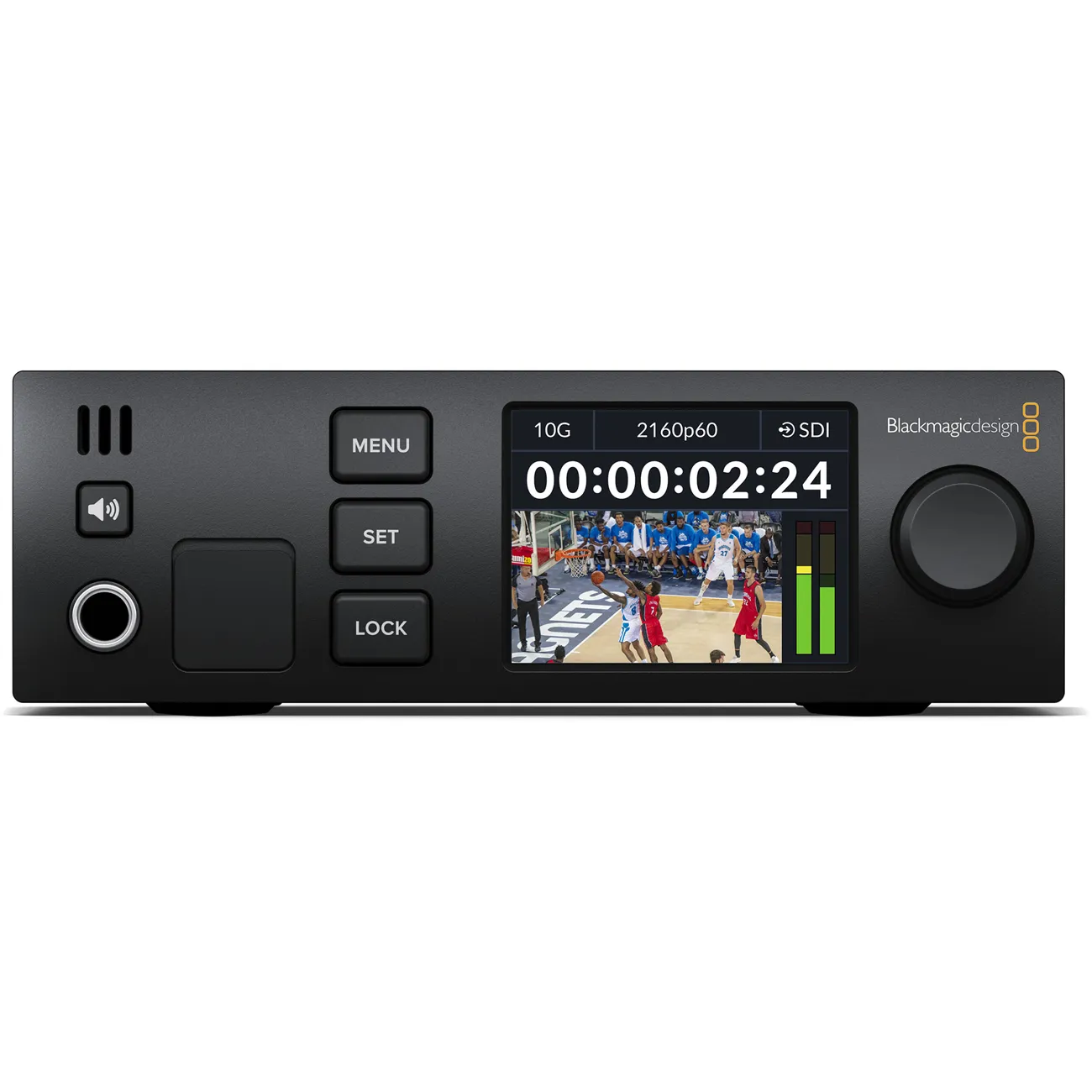

• vestavěný LCD pro kontrolu signálu a nastavení
• otočný ovladač, 3 tlačítka
• USB-C pro konfiguraci a update fw



Video standardy

SD Video standardy
525i59.94 NTSC, 625i50 PAL

Standardy HD videa
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Ultra HD video standardy
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Standardy 4K videa
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Shoda SMPTE
SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M úroveň A a B, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2081-12, SMPTE 2082-10, SMPTE 2082-11, SMPTE 2082-12 a SMPTE ST2108-1

Podpora metadat SDI
RP 188/SMPTE 12M-2 a titulky.

Zvukové vzorkování
Televizní standardní vzorkovací frekvence 48 kHz a 24 bitů.

Přesnost barev
8, 10 RGB 4:4:4 ve všech režimech až do 1080p30 a 8, 10bitový YUV 4:2:2 ve všech režimech.

Barevný prostor
Rec. 601, Rec. 709, Rec. 2020

HDMI HD video standardy
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p54, 1080p60

Standardní HDMI Ultra HD video
2160 stran 23,98, 2160 stran 24, 2160 stran 25, 2160 stran 29,97, 2160 stran 30, 2160 stran 47,95, 2160 strana 48, 2160 strana 59,94, 2160 strana 60

Standardní HDMI 4K video
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI a 4Kp60 DCI.

HDMI barevná přesnost
4:2:2

HDMI barevný prostor
YUV



Soulad s IP videem

SMPTE 2110-20 (nekomprimované video)
IGMP v2

SMPTE 2110-21 (Tvarování provozu)
Odesílatel: Úzké
Přijímač: úzký, široký synchronní, asynchronní

SMPTE 2110-30 (PCM)
Úroveň souladu zvuku: Úroveň C

SMPTE 2110-40 (Pomocná data)
Plný přístup k celému datovému toku SMPTE pomocných dat. Obsahuje RP 188/SMPTE 12M-2, skryté titulky a statická metadata HDR.

Kodek
Blackmagic IP10 kodek použitý při převodu 2160p59.94 a 2160p60 na 10G 2110 IP video.

Protokol s přesností času
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2

Objev a registrace NMOS IS-04
v1.3.2

Peer-to-peer přes mDNS/DNS-SD

Správa spojení NMOS IS-05
v1.1.2

NMOS BCP-002-01
Přirozené seskupování

NMOS BCP-004-01
Schopnosti přijímače
