Dante AV: zajímavá alternativa k NDI pro přenos videa po síti
Posvítili jsme si na alternativu síťového přenosu videa NDI a tou alternativou je Dante AV. Tento video protokol pro streamování videa v lokální síti je postaven jako rozšíření Dante Audio, ovládání koncových bodů je tedy realizované stejnou aplikací, jakou jste zvyklí využívat u Dante Audia.
Video je zakódováno podobným způsobem jako NDI HX na straně kamery nebo video enkodéru a posláno „na vyžádání“ do sítě „klientskému“ zařízení. Rozdíl je pouze v tom, jakým způsobem se nastaví propojení těchto dvou bodů.
Výjimečnost Lumens převodníků
Převodník N40E má vstupy HDMI nebo USB-C/displayport z počítače. USB umí také převést signál z webkamery na NDI nebo stream a může být použito i pro vzdálené ovládání počítače při připojení klávesnice a myši do dekodéru N60D. Převodníky rovněž můžete napájet stejným USB-C. N40E i N60D mohou do USB přidat jiný stream, například signál z webkamery, a odlišný od signálu přenášeného pomocí HDMI.

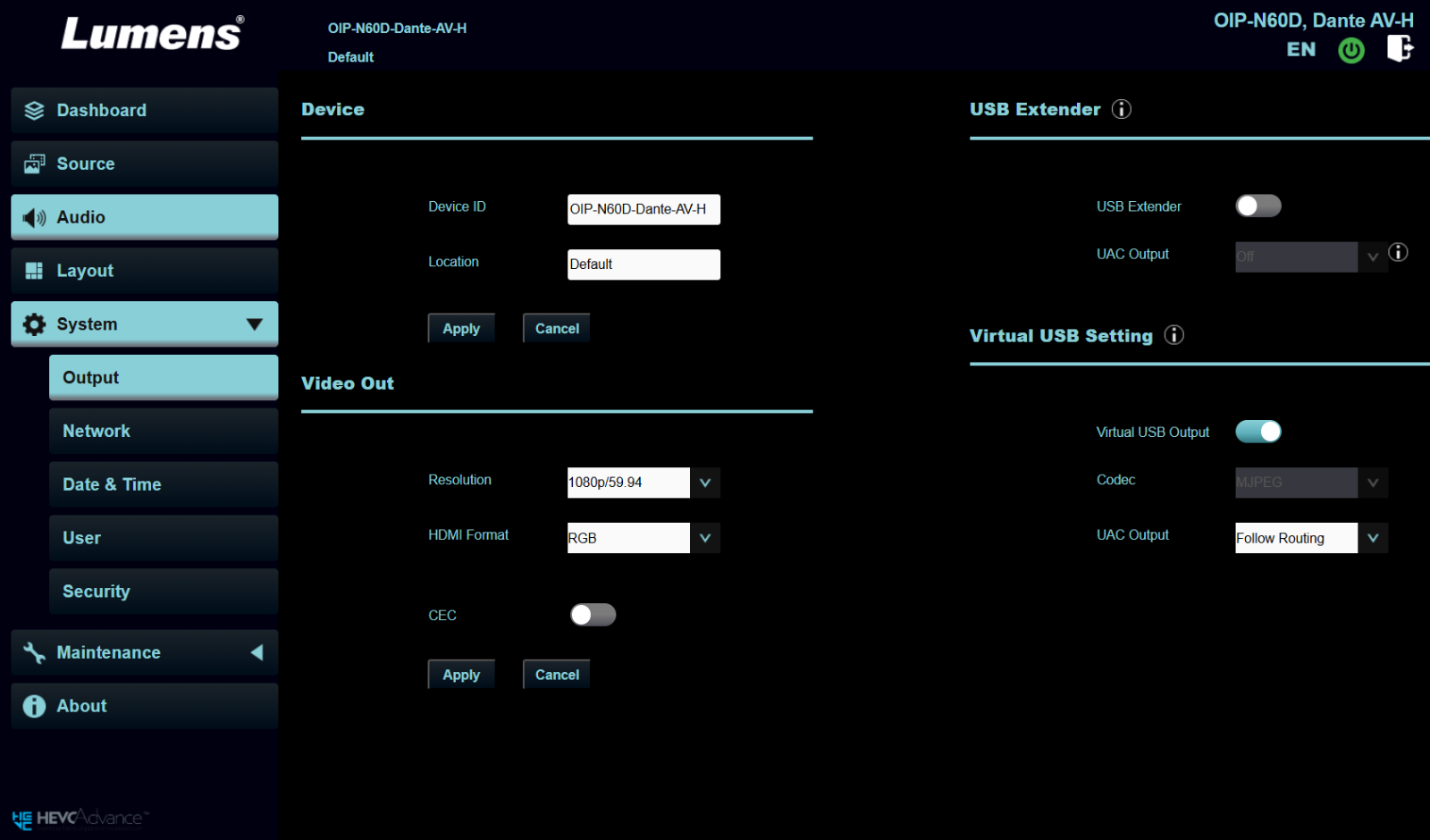

Stále častěji poptávaná funkce převedení NDI streamu na USB kabel s funkcí Plug-N-Play, jako mívají webkamery, implementovaná v dekodéru N60D (lze ze všech podporovaných protokolů) a pro N40E, je plánovaná v další verzi firmwaru.

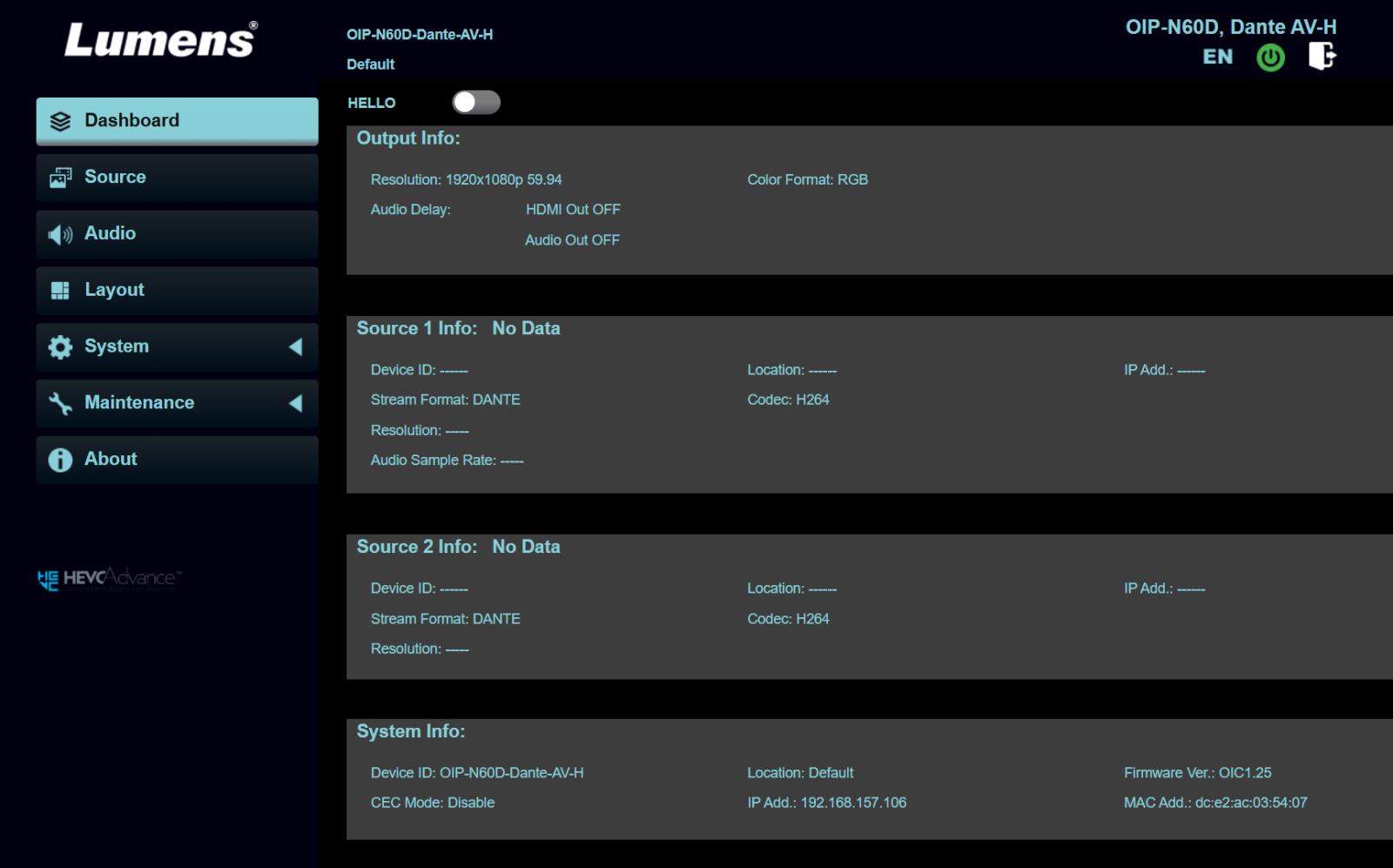

N60D může přijímat dva streamy a vytvořit kompozici obraz vedle obrazu, obraz v obrazu nebo udělat výřez ½ či ⅓ délky obrazu pro video zeď (sestavenou z více monitorů) s kompenzací rámečků těchto monitorů.

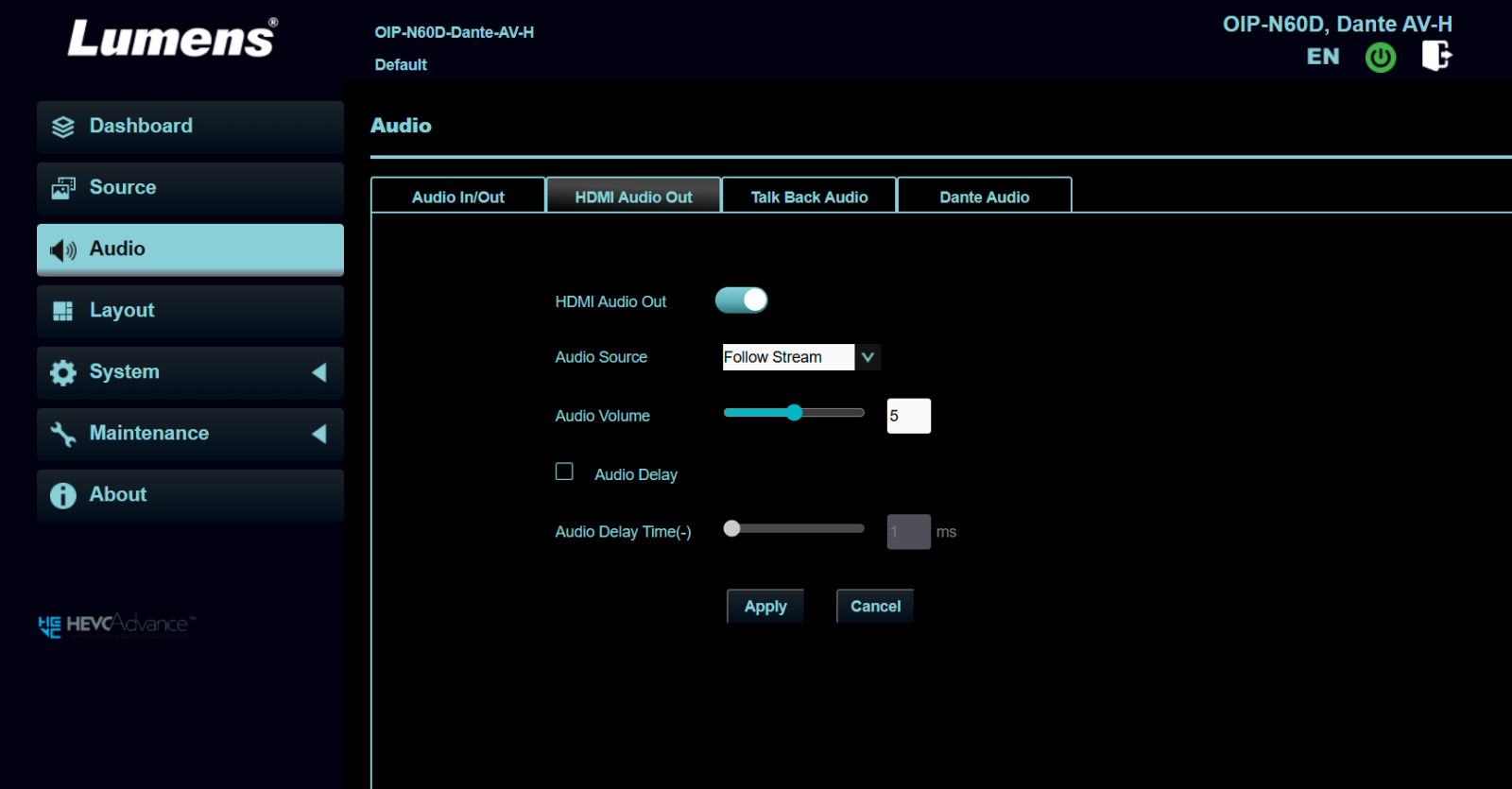

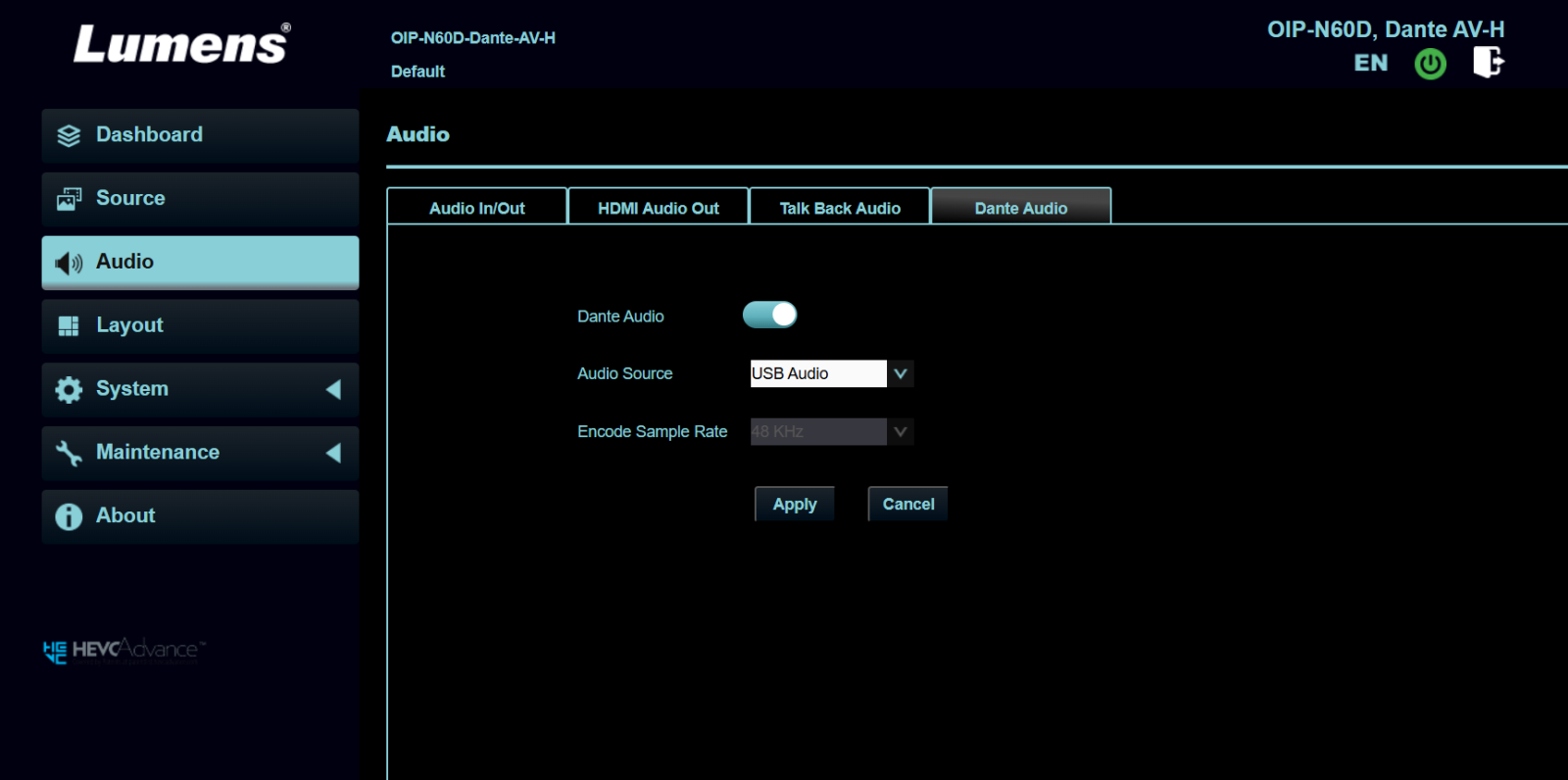

S novým firmwarem umí N60D spolupracovat s kamerou vybavenou audio trackingem VC-TR60A a přepínat mezi těmito 4 kamerami směřujícími na přísedící pro velké videokonference. V případě verzí s licencí pro Dante je možné do výstupů embeddovat* příchozí Dante audio do výstupů HDMI, USB nebo do výstupního streamu. Tyto převodníky jsou velmi univerzální a můžete díky nim v minimálním počtu komponent vybavit právě ty nejnáročnější klienty.
*Embedding: vkládání audio signálu do video signálu v reálném čase. Běžně je nutné mít pro tento proces samostatné zařízení.

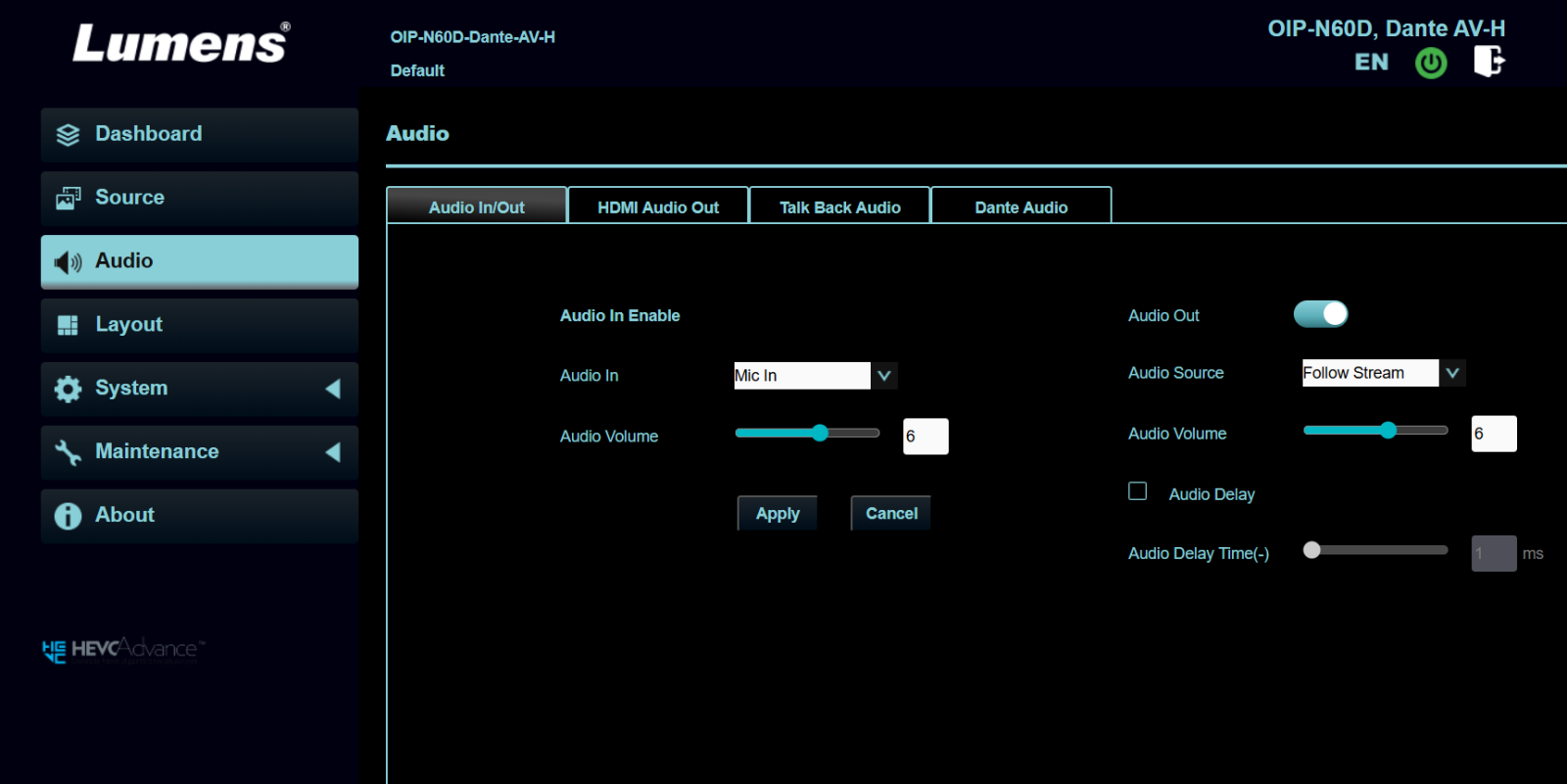

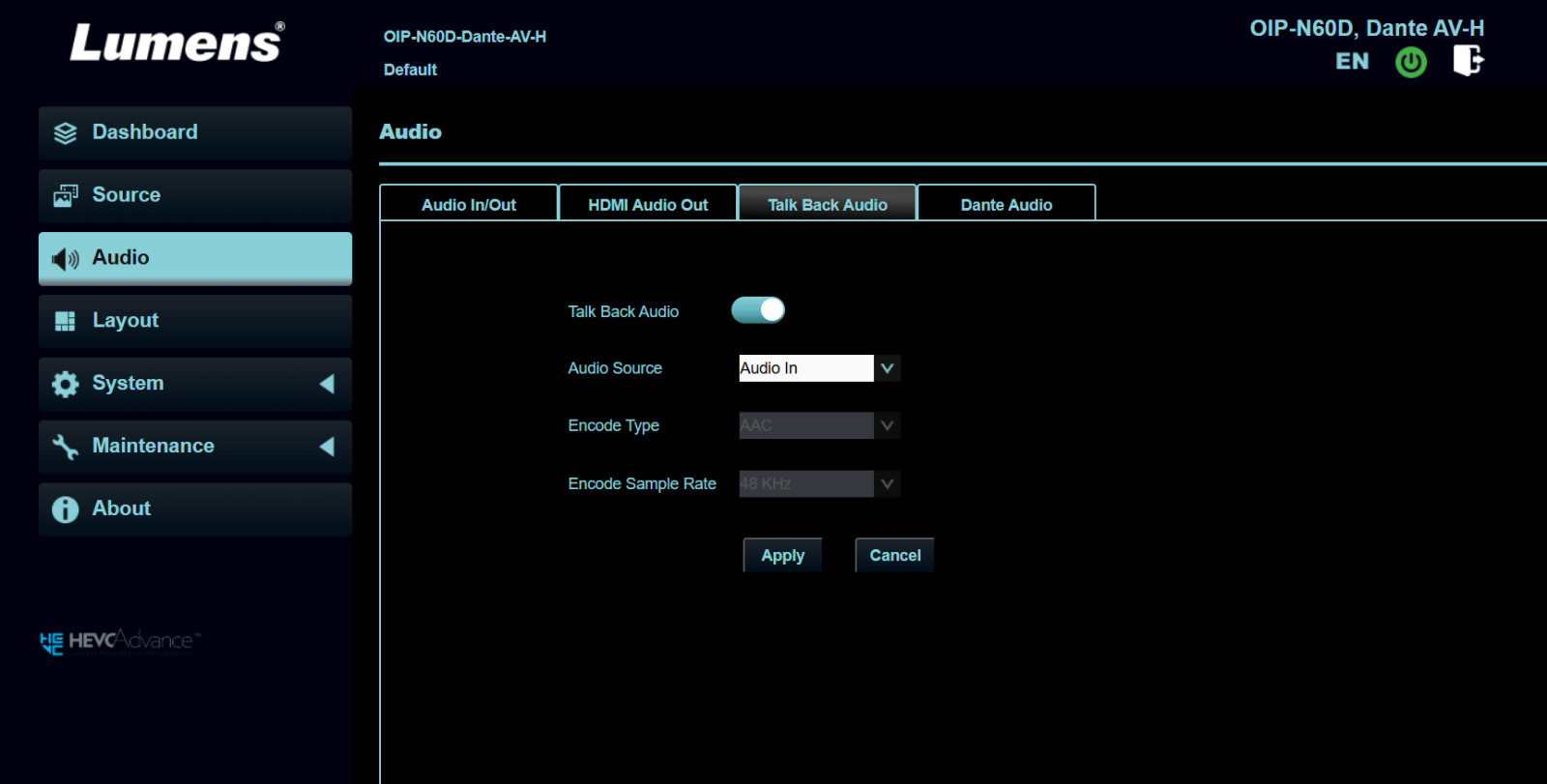

Samozřejmostí jsou: napájení PoE, Tally indikátor na enkodéru, embeddování zvuku ze vstupního analogového konektoru (jack 3,5 mm) a odposlech zvuku na výstupu (jack 3,5 mm).
Dante AV vs. NDI
Rozdíly:
- Propojení dvou Dante AV-H zařízení se děje v Dante Control Software
- Propojení NDI se děje na straně přijímací – dekodér a střižna

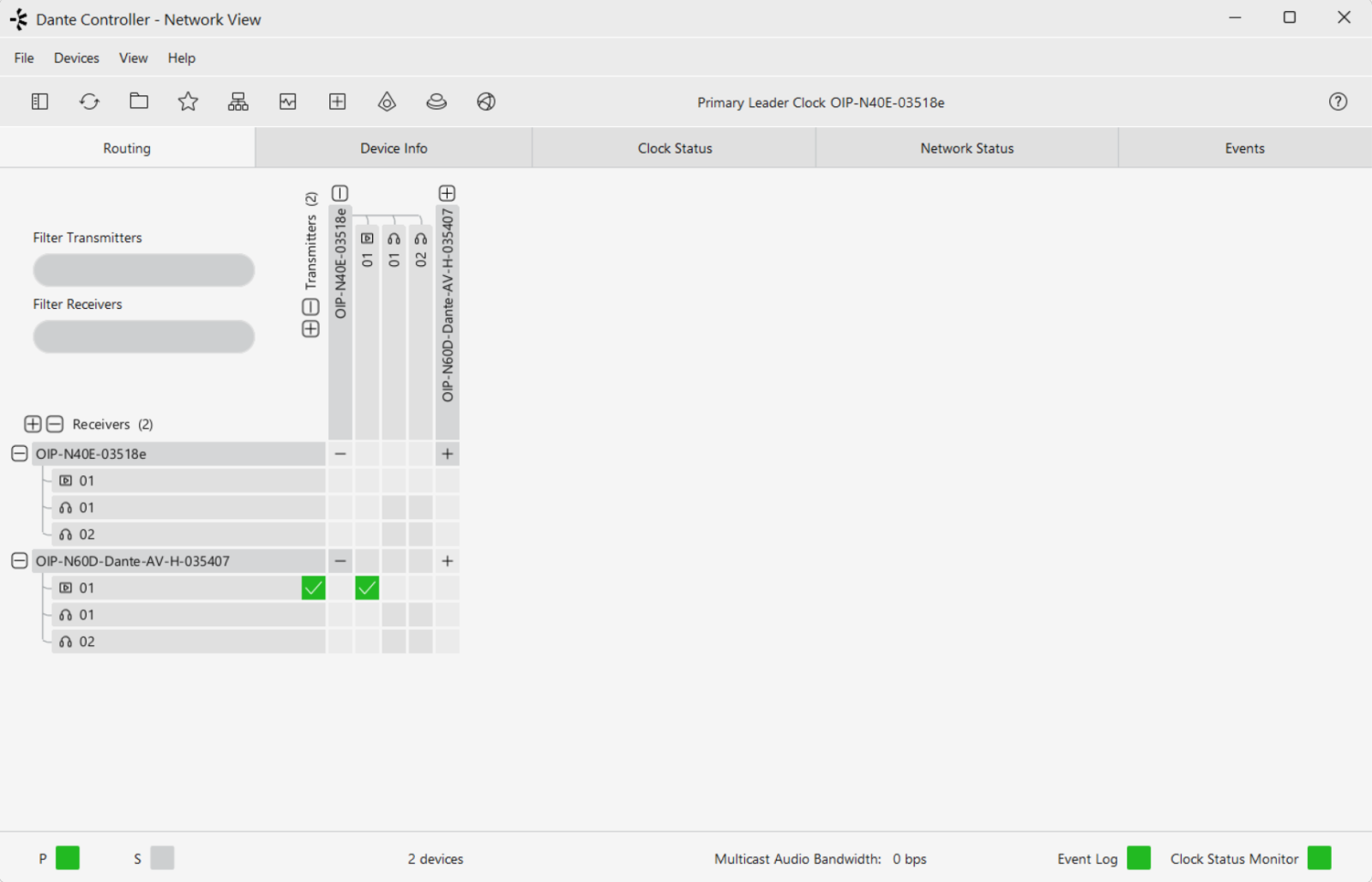

Dante Controller software pro propojení vstupů a výstupů:
Podobnosti:
- Encoding/decoding je podobně rychlý
- Stačí 1Gb síťové připojení
- Dante AV-H a NDI HX využívají vestavěných H264 nebo H265 enkodérů v kameře nebo převodníku
- Dante AV-Ultra a NDI High Bandwidth využívají FPGA čipů
- Podpora pro Multicast
- Některé produkty můžete koupit bez licence a následně přidat tuto funkci zadáním licenčního klíče pro aktivaci
Pokud vám pro NDI chybí routovací software, jako je pro Dante, Lumens pro svoje převodníky a kamery má vlastní software Routing Switcher. Funguje s produkty Lumens, ať už mají protokol NDI, nebo Dante. Nastavení je podrobnější a umožňuje přepínat více funkcí – a u převodníku včetně funkce USB Extension. Poskytuje i náhledy video streamů.
Druhý užitečný software je Deployment Tool, který najdete v síti PTZ kamery a mediální stanice. Pomůže vám je rychle nakonfigurovat, aktualizovat firmware a propojit mezi sebou.
Ve výchozím nastavení je Lumens N40E nastaven na 10 megabitů
|
Vlastnosti verze
|
Dante AV Ultra
|
Dante AV-A
|
Dante AV-H
|
|
Podpora rozlišení
|
Až 4 Kp 60 4 : 4 : 4
|
Až 4 Kp 60 4 : 4 : 4
|
Až 4 Kp 60 4 : 2 : 0
|
|
Zpoždění signálu
|
méně než snímek
|
méně než snímek
|
pár snímků
|
|
Spolupráce produktů za využití stejného kodeku
|
✔
|
✔
|
✔
|
|
Podpora Dante Controller
|
✔
|
✔
|
✔
|
|
Podpora Dante Domain Manager a Dante Director
|
✔
|
✔
|
✔
|
|
Podpora pro Dante Studio Software
|
✔
|
|
✔
|
|
Podpora HDCP
|
✔(1.x / 2.x)
|
✔(1.x)
|
|
|
Běžný AV Clock
|
✔
|
|
|
|
Encode/Decode SDI
|
✔
|
|
|
Zdroj v angličtině, odkud jsme čerpali tabulku:
Ultimate Dante AV Guide for AV Integrators | Low-Latency AV-over-IP
Pokud bychom měli krátce odlišit NDI od Dante, tak je to rozdílnost v nastavení. U protokolu NDI je možné ovládat kamery a současně je zde širší podpora rozlišení a barevného kódování – za předpokladu, že dané rozlišení a barevné schéma podporují obě strany enkodér/dekodér. Zpoždění je podobné jako u NDI a ND HX.
Přidané zpoždění ostatními prvky
Z praxe můžeme uvést, že i vývojáři udávaná zpoždění jsou následně zkreslena hardwarem a vstupními a výstupními prvky. Kamera sama o sobě vykazuje nějaké zpoždění od chvíle, kdy do objektivu pronikne světlo, zachytí jej senzor, který spolu s obrazovým procesorem zpracovává přijatý obraz do výsledné podoby. SDI je většinou maličko rychlejší než HDMI. Nicméně k tomuto základnímu zpoždění kamery, které může být 8 ms nebo u některých kamer až 40 ms a více (což jsou 2 snímky), přidejte čas enkodéru, který obraz musí zakódovat například do h264 kodeku a zabalit do komunikace NDI nebo Dante. Cesta sítí je většinou rychlostí blížící se rychlosti světla, zde tedy nemusíme pociťovat velké obavy ze zpoždění. Ale na straně dekodéru, kde se video musí rozkódovat a poslat přes SDI nebo HDMI konektory, naskakuje také drobné zpoždění. Paradoxně nejrychlejší zobrazení NDI jsme naměřili přímo na obrazovce notebooku v aplikaci NDI Studio Monitor.
Tedy pro projekce v rámci konference, kde se pouze mluví, vyučuje a zobrazují prezentace, si pravděpodobně nikdo žádného zpoždění nevšimne. Nabízené schéma z výše uvedeného zdroje pod tabulkou specifikuje i toto využití. Převodníky jsou propojené přímo mezi sebou.
V případě živé akce, koncertu či performance s projekcí zpěváka si všimnete, že je obraz oproti zvuku opožděný. I přesto, že by kamera byla s nulovým zpožděním a enkodér nabral zpoždění 1 snímek, střižna pouze také 1 snímek (vMix, OBS či Tricaster mají reálně 5 snímků zpoždění) a dekodér také 1 snímek plus dokonalá projekční plocha bez zpoždění, dostaneme výsledné 60ms zpoždění, což už je na projekci poznat. V rámci malého kulturního domu by bylo dobré se dostat na poloviční hodnotu zpoždění. Na větších akcích se může počítat se vzdáleností, kterou musí zvuk překonat od reproduktorů k divákovi, takže tolerance pro zpoždění obrazu bude větší. Nicméně nároky v této oblasti jsou vysoké.
Jak se vám jeví Dante AV-H? Dali byste mu přednost před NDI? Jedná se o podobný způsob přenosu obrazu, ale jinou filozofii.
